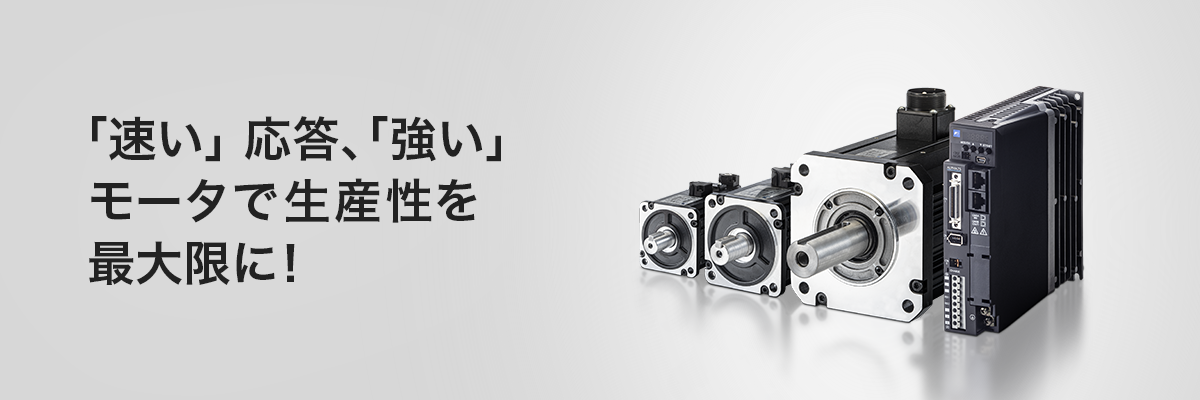

サーボシステム
ALPHA7S | ラインアップ
サーボモータ
| タイプ | 定格 回転速度 （最大 回転速度） |
電源 | 定格出力 | サーボモータ種類 | 保護 構造 |
エンコーダ | 形式 | |
|---|---|---|---|---|---|---|---|---|
| ブレーキ 無 |
ブレーキ 付 |
|||||||
 GYSモータ 超低慣性 |
3000r/min （6000r/min） |
200V 系列 |
5種類 0.05～0.75kW |
● | ● | IP67（注1） | 24bit ABS | GYS***D7-EB2（-B） |
| 24bit INC | GYS***D7-NB2（-B） | |||||||
 GYBモータ 中慣性 |
3000r/min （6000r/min） |
5種類 0.05～0.75kW |
● | ● | IP67（注1） | 24bit ABS | GYB***D7-EB2（-B/-C/-D） | |
| 24bit INC | GYB***D7-NB2（-B/-C/-D） | |||||||
-
注1）
-
軸貫通部は除きます。（GYSモータ0.75kW以下及びGYBモータリード線タイプはコネクタ部も除きます）
サーボアンプ
| タイプ | 指令 インタ フェース |
制御モード | 電源 | 容量 | 形式 | 対応 モータ シリーズ |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 位置 決め 機能 |
位置 | 速度 | トルク | |||||||
 汎用 インタフェース |
VVS タイプ |
汎用 （パルス/ アナログ/ 位置決め/ Modbus） |
● | ● | ● | ● | 単相または 三相 AC200〜240V |
0.05〜0.75kW | RYT***S7-VVS2 | GYS GYB |
 |
適用 モータ 出力 |
 GYSモータ 超低慣性 |
 GYBモータ 中慣性 |
|---|---|---|---|
| 3000r/min ブレーキ：無し（付き） |
3000r/min ブレーキ：無し（付き） |
||
| RYT201S7-□□□2 （枠1） |
0.05kW | GYS500D7-□□2（-B） （□40） |
GYB500D7-□□2（-B） （□40） |
| 0.1kW | GYS101D7-□□2（-B） （□40） |
GYB101D7-□□2（-B） （□40） |
|
| 0.2kW | GYS201D7-□□2（-B） （□60） |
GYB201D7-□□2（-B） （□60） |
|
| RYT401S7-□□□2 （枠1） |
0.05kW | GYS500D7-□□2（-B） （□40） |
GYB500D7-□□2（-B） （□40） |
| 0.1kW | GYS101D7-□□2（-B） （□40） |
GYB101D7-□□2（-B） （□40） |
|
| 0.2kW | GYS201D7-□□2（-B） （□60） |
GYB201D7-□□2（-B） （□60） |
|
| 0.4kW | GYS401D7-□□2（-B） （□60） |
GYB401D7-□□2（-B） （□60） |
|
| RYT751S7-□□□2 （枠2a） |
0.75kW | GYS751D7-□□2（-B） （□80） |
GYB751D7-□□2（-B） （□80） |
-
注）
-
ギアヘッドとの組み合わせについてはオプション・周辺機器形式一覧を参照願います。
-
注）
-
（□40）等はフランジを表しています
