サーボシステム
ALPHA7S | オプション・周辺機器仕様

オプション・周辺機器仕様

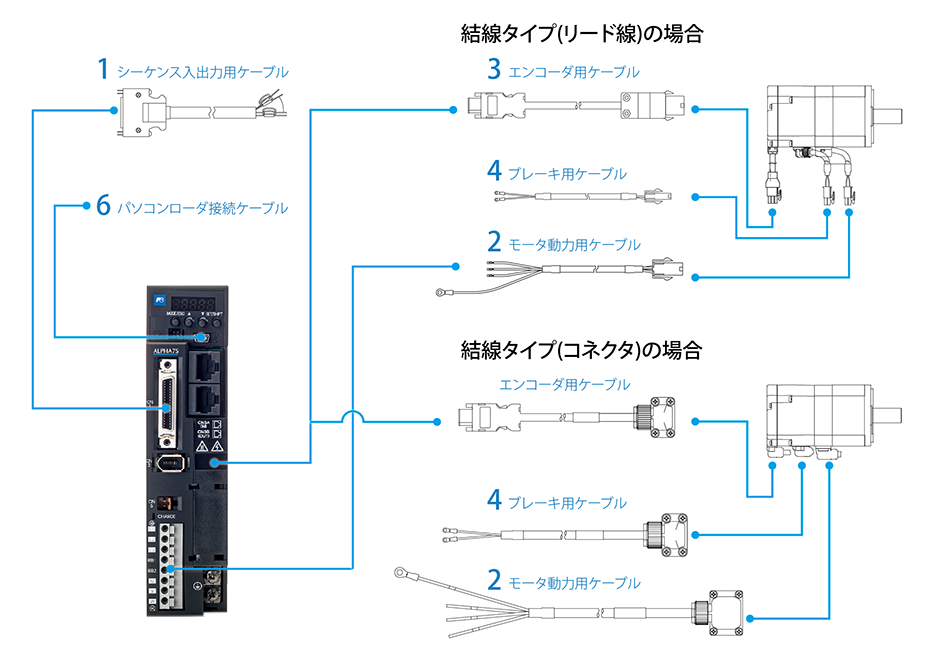

モータシリーズ	結線タイプ	ブレーキ	定格出力	1	2	3	4	7
モータシリーズ	結線タイプ	ブレーキ	定格出力	シーケンス入出力用ケーブル (アンプ- モータ間)	モータ動力用ケーブル（アンプ- モータ間）	エンコーダ用ケーブル（アンプ- モータ間）	ブレーキ用ケーブル	パソコンローダ用ケーブル
GYS モータ	リード線	無	0.05kW 〜 0.75kW	WSC-D36P03 コネクタ付、片側バラ線3m	WSC-M04P02-E WSC-M04P05-E WSC-M04P10-E WSC-M04P20-E	WSC-P06P02-E WSC-P06P05-E WSC-P06P10-E WSC-P06P20-E	-	USB Mini-Bケーブル (市販品)
GYS モータ	リード線	付	0.05kW 〜 0.75kW		WSC-M04P02-E WSC-M04P05-E WSC-M04P10-E WSC-M04P20-E	WSC-P06P02-E WSC-P06P05-E WSC-P06P10-E WSC-P06P20-E	WSC-M02P02-E WSC-M02P05-E WSC-M02P10-E WSC-M02P20-E
GYB モータ	リード線	無	0.05kW 〜 0.75kW		WSC-M04P02-E WSC-M04P05-E WSC-M04P10-E WSC-M04P20-E	WSC-P06P02-E WSC-P06P05-E WSC-P06P10-E WSC-P06P20-E	-
	リード線	付	0.05kW 〜 0.75kW		WSC-M04P02-E WSC-M04P05-E WSC-M04P10-E WSC-M04P20-E	WSC-P06P02-E WSC-P06P05-E WSC-P06P10-E WSC-P06P20-E	WSC-M02P02-E WSC-M02P05-E WSC-M02P10-E WSC-M02P20-E
	コネクタ	無	0.05kW 〜 0.75kW		WSC-M04P02-K WSC-M04P05-K WSC-M04P10-K WSC-M04P20-K	WSC-P06P02-K WSC-P06P05-K WSC-P06P10-K WSC-P06P20-K	-
	コネクタ	付	0.05kW 〜 0.75kW		WSC-M04P02-K WSC-M04P05-K WSC-M04P10-K WSC-M04P20-K	WSC-P06P02-K WSC-P06P05-K WSC-P06P10-K WSC-P06P20-K	WSC-M02P02-K WSC-M02P05-K WSC-M02P10-K WSC-M02P20-K

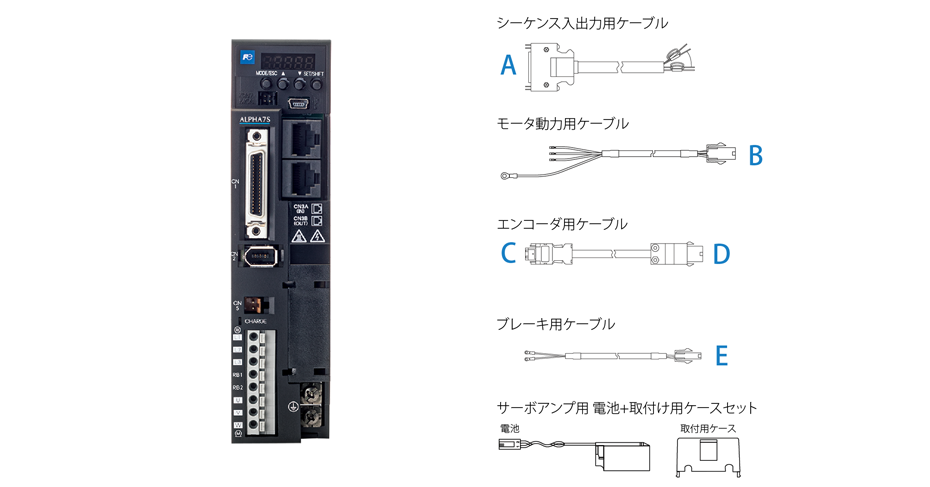

モータシリーズ	結線タイプ	ブレーキ	定格出力	A	B	C	D	E
モータシリーズ	結線タイプ	ブレーキ	定格出力	シーケンス入出力用コネクタ	モータ動力用コネクタ（モータ側）	エンコーダ用コネクタ（アンプ側）	エンコーダ用コネクタ（モータ側）	ブレーキ用コネクタ
GYS モータ	リード線	無	0.05kW 〜 0.75kW	WSK-D36P	WSK-M04P-E	WSK-P06P-M	WSK-P09P-D	－
GYS モータ	リード線	付	0.05kW 〜 0.75kW		WSK-M04P-E		WSK-P09P-D	WSK-M02P-E
GYB モータ	リード線	無	0.05kW 〜 0.75kW		WSK-M04P-E		WSK-P09P-D	－
	リード線	付	0.05kW 〜 0.75kW		WSK-M04P-E		WSK-P09P-D	WSK-M02P-E
	コネクタ	無	0.05kW 〜 0.75kW		－		－	－
	コネクタ	付	0.05kW 〜 0.75kW		－		－	－

入力電源	サーボアンプ形式	適用モータ定格出力 [kW]	パワーフィルタ	AC リアクトル	DC リアクトル	配線用遮断器	漏電遮断器	電磁接触器
単相200V	RYT201S7-□□S2	0.2	RNFT06-20	ACR2-0.75A	DCR2-0.75	BW32AAG-2P005	EW32AAG-2P005	SC-03
	RYT401S7-□□S2	0.4	RNFT10-20	ACR2-1.5A	DCR2-1.5	BW32AAG-2P010	EW32AAG-2P010	SC-03
	RYT751S7-□□S2	0.75	RNFT20-20	ACR2-2.2A	DCR2-2.2	BW32AAG-2P015	EW32AAG-2P015	SC-0
三相200V	RYT201S7-□□S2	0.2	RNFT06-20	ACR2-0.4A	DCR2-0.4	BW32AAG-3P003	EW32AAG-3P003	SC-03
	RYT401S7-□□S2	0.4	RNFT06-20	ACR2-0.75A	DCR2-0.75	BW32AAG-3P005	EW32AAG-3P005
	RYT751S7-□□S2	0.75	RNFT10-20	ACR2-1.5A	DCR2-1.5	BW32AAG-3P010	EW32AAG-3P010
