SKシリーズSK12A
フリーワードから探す
製品特長
- ・世界最小クラスの電磁接触器・サーマルリレーです。
- ・世界の規格に標準品で適合（UL，CSA，CCCetc.）
- ・マニュアルモータスタータBM3シリーズとコンビネーション使用が可能です。
- ・電気的耐久性 100万回の長寿命です。
- ・直流操作品は、消費電力の異なる2種類のタイプを用意してあります。コイル電圧、使用する補助接点の数に応じて選定することができます。
- ・補助接点ユニット、コイルサージ吸収ユニットなどオプションを用意しています。
- ・インバータ、サーボ回路（一次側断路用）に最適です。
- ・配線工数削減、信頼性の高いスプリング端子（F-QuiQ）を用意しています。
共通スペック情報
- 交流操作標準形 電磁接触器
- 定格電流(JIS, AC-3, 200-240V)：12A
- モータ容量(AC-3) 200-240V：2.2kW
- モータ容量(AC-3) 380-440V：5.5kW
- 端子構造：ねじ

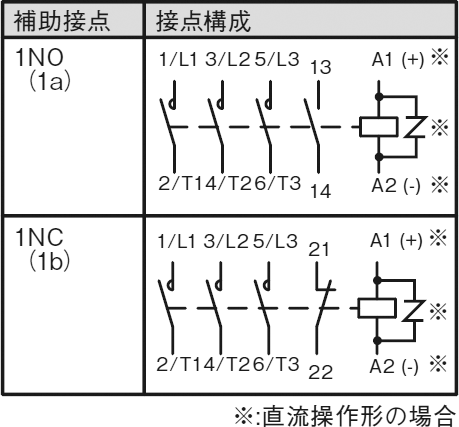

- 補助接点構成：1NO/1NC
その他製品情報
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
電磁接触器（非可逆・ケースカバーなし）
| 従来シリーズ | 現行シリーズ | ||
|---|---|---|---|
| SRC、New SCシリーズ | 新SC、NEO SCシリーズ、SKシリーズ | ||
| 形式 | SRC3631-02 | SK12A | |
| 定格容量 （AC-3） |
220V | 2.2kW 11A | 2.2kW 12A |
| 440V | 2.2kW 6A | 5.5kW 12A | |
| 開放熱電流（定格通電電流）〔A〕 | 20 | 20 | |
| 補助接点構成 | 1a | 1a | |
| 外形寸法〔mm〕 幅×縦×奥行 | 43 ×57 ×62 | 45 ×48 ×49 | |

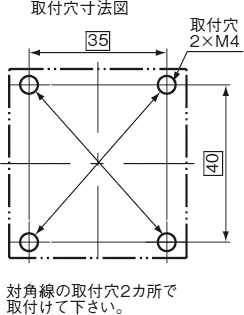

| 取付寸法 |
|
|
|
| 主回路 | 端子ねじ | M3.5 | M3.5 |
| 適合丸形圧着端子（最大） | 6.8mm（R2-3.5） | 6.8mm（R2-3.5） | |
| 制御回路 | 端子ねじ | M3.5 | M3.5 |
| 適合丸形圧着端子（最大） | 6.8mm（R2-3.5） | 7.7mm（R2-3.5） | |

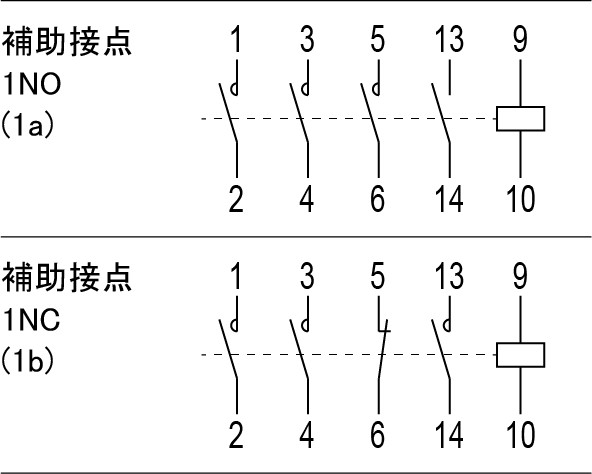

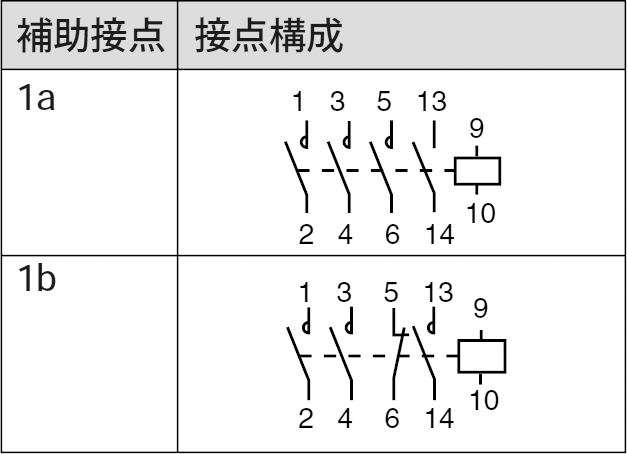

| 接点構成（校正用） |
|
|
|

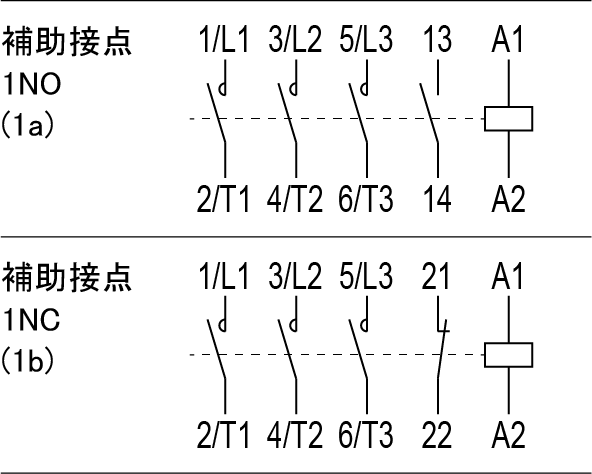

| 接点構成 |
|
|
|
| SRC、SCシリーズとの取付互換性 | － | △（SZ1APK02） | |
- ※ 定格容量の（ ）内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、横（W）×縦（H）×奥行（D）により示しています。
- ※ 適合丸形圧着端子（JIS C 2805）のサイズは最大幅で表示しています。なお（ ）内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○：取付互換性あり、△（ ）：（ ）内形式のアダプタプレート取付による取付互換性あり、－：取付互換性なし
