FRENIC-eRHR 電源回生コンバータ
主な機能・特長
PWMコンバータとは、PWM（Pulse Width Modulation：パルス幅変調）制御を用いて、入力された交流電力を直流電力に変換する装置です。
電源回生による省エネ、制動能力アップ

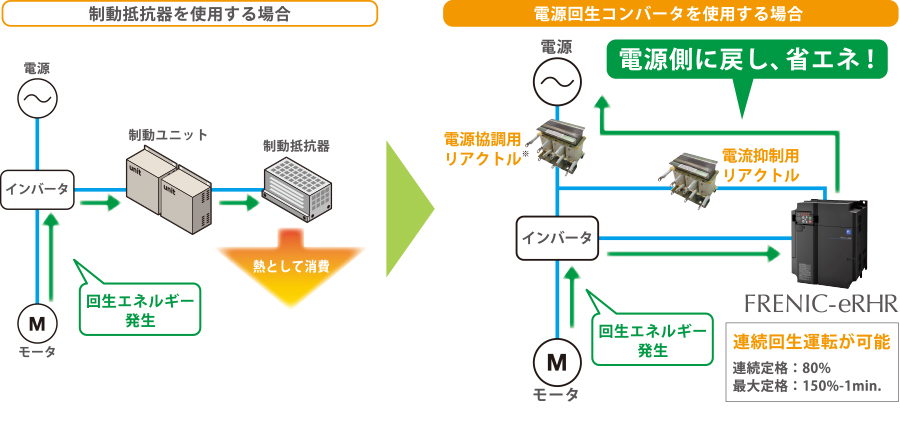

インバータで駆動される上下搬送装置やコンベヤなどの機器では、制動時に発生する回生エネルギーの処理が必要になります。この回生エネルギーを処理する方法として「制動抵抗器＋制動ユニット」にて熱に変換するのが一般的ですが、以下の課題があります。
-
熱として消費する為、エネルギーが無駄になる
-
負荷側の条件によって、連続的な回生制動が求められる 場合や瞬時の回生容量が大きくなる場合、制動抵抗器 の体積も大きくなる。
上記課題を解決する電源回生コンバータを富士ドライブ製品のラインナップに追加しました。
-
注
-
次の条件を満足する場合は、電源協調用リアクトルは不要です。
（使用する回生コンバータと同容量の適用インバータの所要電源容量（DCR付き×10）＞電源容量）
低コストで省スペース化を実現
-
周辺機器は電流抑制用リアクトルと電源協調用リアトルのみ。 シンプルな構成で導入コストを抑えることができ、電源回生機能によって省エネも図れます。
-
制御盤の省スペース化を実現
-
制動抵抗器＋制動ユニットの組合せに対し、ダウンサイジングが可能です。
-
・制動抵抗器が不要となり、発熱が大幅に低減する為、盤の小形化が可能です。また抵抗器との周囲スペースを気にする必要がなく、設置場所の自由度も大きくなります。
-
省エネに貢献
-
回生エネルギーを電源側に戻すことで、制動抵抗器+制動ユニットの組合せに比べ、省エネに貢献できます。
-
使いやすさ、メンテナンス性の継承
-
高性能・スタンダード形インバータ「FRENIC-Ace」のコンセプトを継承しており、外観デザインだけではなく、多彩な機能を標準装備し、保護・メンテナンス機能も充実しています。
-
RS-485通信に標準対応し、タッチパネルも「FRENIC-Ace」と操作性の統一を図りました。

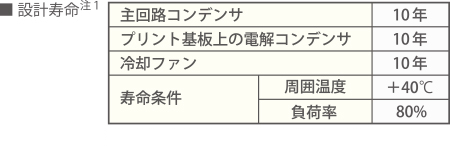

長寿命設計
各種有寿命部品は低圧インバータと同じく10年の設計寿命としました。
-
注1
-
設計寿命は計算値であり、保証値ではありません。
海外規格対応
EC指令（CEマーキング）に対応しています。
-
注
-
400V系
