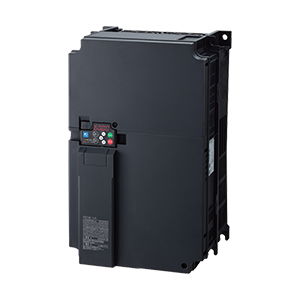

低圧インバータ
FRENIC-Lift (LM3)
![エレベータ専用インバータ 待望の新シリーズ誕生。](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/21/MV01_inverter_lm3.webp)
エレベータ用途に最適
全容量制動回路の内蔵や救出運転など、乗用エレベータ用途に最適な専用設計
乗用エレベータ用途に最適な専用設計
標準で全容量に制動回路を内蔵しており、制御盤の省スペース・省コスト化に貢献
![全容量制動回路内蔵](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img1-1_2j.webp)
-
正弦波エンコーダ(1Vpp)、シリアルエンコーダ(EnDat2.1、Biss-C)に標準対応
-
上位コントローラに接続用のパルス出力を標準対応
![PGフィードバック回路標準内蔵](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img1-2_2.webp)
救出運転
救出運転時、単相200Vまたはバッテリからの電源供給でインバータを稼働(制動動作)させ、扉のあるところまでの移動が可能
![単相 200Vでの救出運転](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img1-3j.webp)
![バッテリを用いた救出運転](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img1-4j.webp)
-
注1
-
シリアルエンコーダ(EnDat2.1、Biss-C)使用時のみ
-
注2
-
制御電源補助入力に規定された電圧の入力が必要です。
-
注
-
救出運転時は制動での運転となります。
詳細はユーザーズマニュアルにてご確認ください。
基本性能の向上
多様なモータとの組み合わせに対応
エンコーダの検出精度向上により、エレベータの乗り心地改善に貢献
インバータの制御性能向上
インバータの電流応答(ACR)が500Hz
正弦波エンコーダでの極低速時の検出精度が向上
![インバータの制御性能向上](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-1j.webp)
ロールバック低減
性能向上により、ロールバックが低減
乗り心地が改善
エンコーダ検出精度向上
エンコーダ検出精度が向上し
アンバランス荷重補償の性能アップ
ロードセルの簡略化が可能
-
注
-
インクリメンタル信号が正弦波エンコーダ使用時のみ
カスタマイズロジック機能
FRENIC-Ace(E3)/MEGA(G2)シリーズに搭載されたカスタマイズロジック機能をFRENIC-Lift(LM3)シリーズにも搭載
![インバータ内蔵の簡易PLC機能であり、インバータへのプログラミングが可能 Lift_LM3S](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/31/1204165_img2-2_3_1.webp)
パソコンローダ
フレキシブルな開発環境
PCローダに対応、直感的なプログラミングが可能。ユー
ザーが作成したFB(Function-Block:機能ブロック)はエ
クスポート/インポートによって、他ユーザーと共有が可能。
FBには管理No.を付与することも可能であり、また、FBを
パスワードロックし、内部ロジックの隠蔽が可能
![パソコンローダ](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-4.webp)
多様な組み合わせに対応
エンコーダ、モータのさまざまな組み合わせに対応
正弦波エンコーダ(1Vpp)、シリアルエンコーダ(EnDat2.1、Biss-C)に標準にて対応
標準対応
同期モータ
速度センサ付きベクトル制御
![同期モータ](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-5_1j.webp)
誘導モータ
速度センサ付きベクトル制御
![誘導モータ](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-6_1j.webp)
誘導モータ
V/f制御ダイナミックトルクベクトル制御
![誘導モータ](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-7_1j.webp)
-
注
-
ホールセンサUVW、4bitグレイコードは非対応。速度センサレスベクトル制御は非対応
オプション対応
PGインタフェースカード OPC-LM-PG3
速度センサ付きベクトル制御
![同期モータ](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-8_1j.webp)
-
注
-
同期モータ駆動とパルスエンコーダとの組み合わせの場合、Z相を検出するまでは、磁極位置が確定しません。
誘導モータ
速度センサ付きベクトル制御
![誘導モータ](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-9_1j.webp)
パスワード機能
インバータのパラメータを保護するパスワード機能を搭載
パスワード機能
パラメータ変更をロックし、意図しないパラメータ変更を防止
![パスワード機能](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img2-10j.webp)
メンテナンス性の向上
簡単配線・簡単設定で作業効率改善
また、安全・安心な予防・予兆保全機能を装備
USBポートを標準搭載
USBポート(Mini-B)を標準搭載で、インバータとパソコン間を直接通信。バスパワーのみでインバータへのパラメータ書き込み、読み込みが可能
![USBポートを標準搭載](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img3-1j.webp)
パソコンローダ
USBでパソコンと直接つなぎインバータのパラメータ編集、モニタすることが可能
![FRENIC loader4](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/22/1204158_img3-icon-08_5_1.webp)
![機能コード](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img3-2.webp)
簡単機能コード変更
機能コードの「編集」「読込」「転送」「比較」「初期化」「データ格納」
![トレース](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img3-3.webp)
波形で確認
電流、電圧、デジタル端子などの現在の状況をアナログ、デジタルの波形としてトレース表示。トレースデータは保存・読出しが可能
![モニタ](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img3-4.webp)
今の状態は?
リアルタイムに運転状態をメータ表示。トリップ履歴表示、I/O状態表示、有寿命部品の状態表示が可能
予防保全・予知保全
キーパッド・パソコンローダから簡単に機器の状態確認や万一の故障など未然に検知でき、生産設備のメンテナンス時期・ダウンタイム削減に貢献
![予防保全・予知保全](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img3-5j.webp)
長寿命(主構成部品)
インバータ内部の各種有寿命部品は、お客様の設備メンテナンスサイクルを考慮
![長寿命(主構成部品)](/products/drive_ctrl_equipment/inverter/product_series/__icsFiles/afieldfile/2024/10/24/1204165_img3-6j.webp)
規格対応
海外安全規格へ対応
