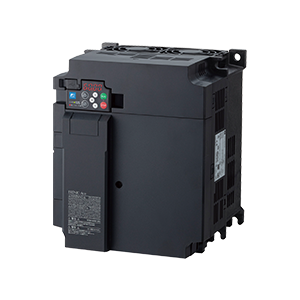

FRENIC-Ace(E3)
主な機能・特長

MEGA G2専用モバイルアプリ

低圧インバータの設定・メンテナンスがグッと楽になる!無線接続できるアプリケーション。

クリックすると新しいウィンドウで動画ファイルが開きます。

高い基本性能

高速運転化【範囲拡大】

全制御方式の最高出力周波数を599Hzへ拡大、高速回転かつ速度・トルク変動を最小限に抑えたい用途へ。

全制御方式の最高出力周波数を599Hzへ拡大:従来製品の比較

多彩なモータ制御方式

速度制御範囲の向上により低速時のトルクが安定。また、当社誘導モータ・同期モータおよび他社製モータとのマルチドライブが可能。

■速度制御範囲

速度制御範囲

進化したダイナミックトルクベクトル制御

当社独自のダイナミックトルクベクトル制御に新モータ定数チューニング(主回路デバイスの電圧考慮)と新方式の磁束オブザーバを搭載。

トルク特性例(代表機:22kW)

オリエンテーション機能

回転体の位置決めが可能で、停止後にサーボロック動作により、機械を保持。

オリエンテーション機能

カスタマイズロジック

インバータ機能をお客様独自にオリジナルのカスタマイズが可能。
PLCや外部制御機器(リレー・タイマなど)の回路が不必要、インバータ内部の各種パラメータ設定・組合せのみで実現可能。

■豊富なロジックシンボル・プログラミングステップ

カスタマイズロジック

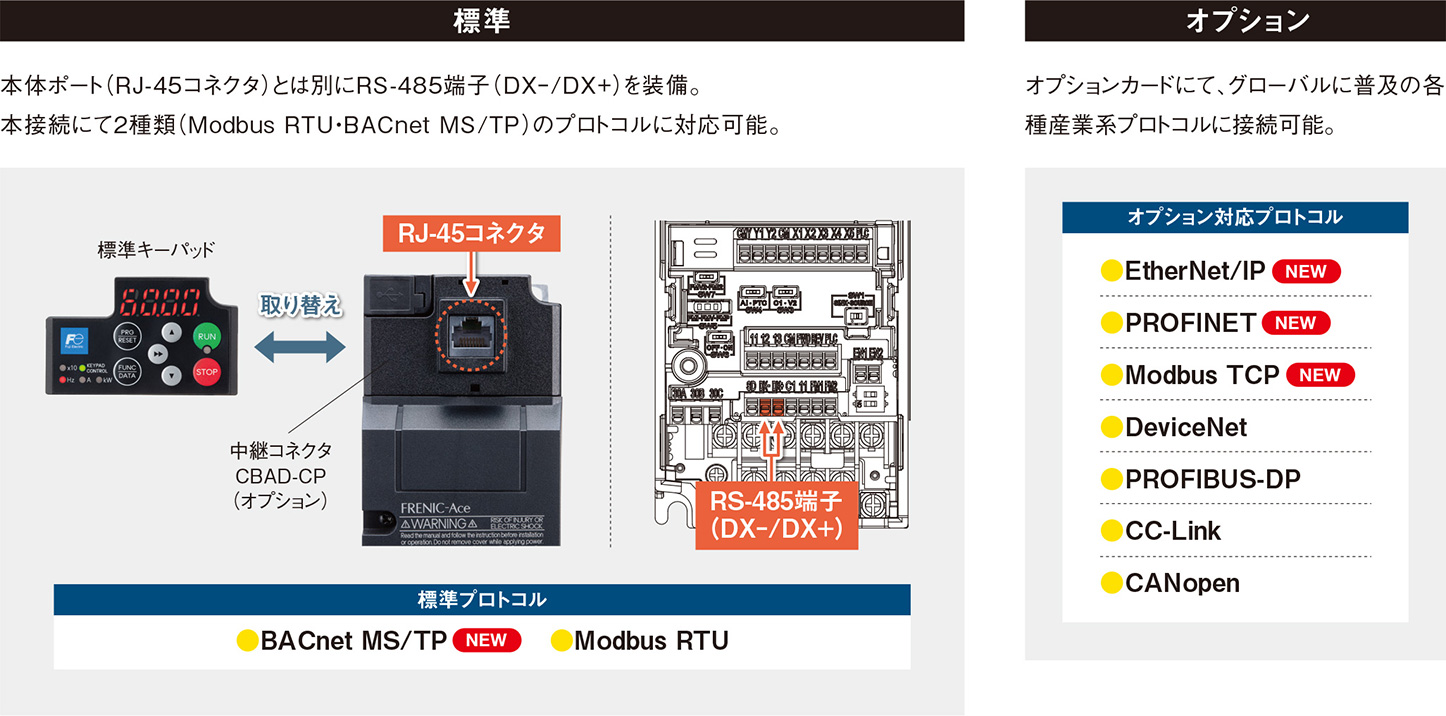

ネットワーク機能の充実

対応ネットワークをさらに拡充、設備などの省配線化・データ連携に寄与します。

ネットワーク機能の充実

サイドバイサイド設置

盤内にインバータを複数台配置する場合、横並びに密着設置(サイドバ イサイド)が可能。制御盤のコンパクト設計により省スペース化を実現。

サイドバイサイド設置

充実のラインアップ

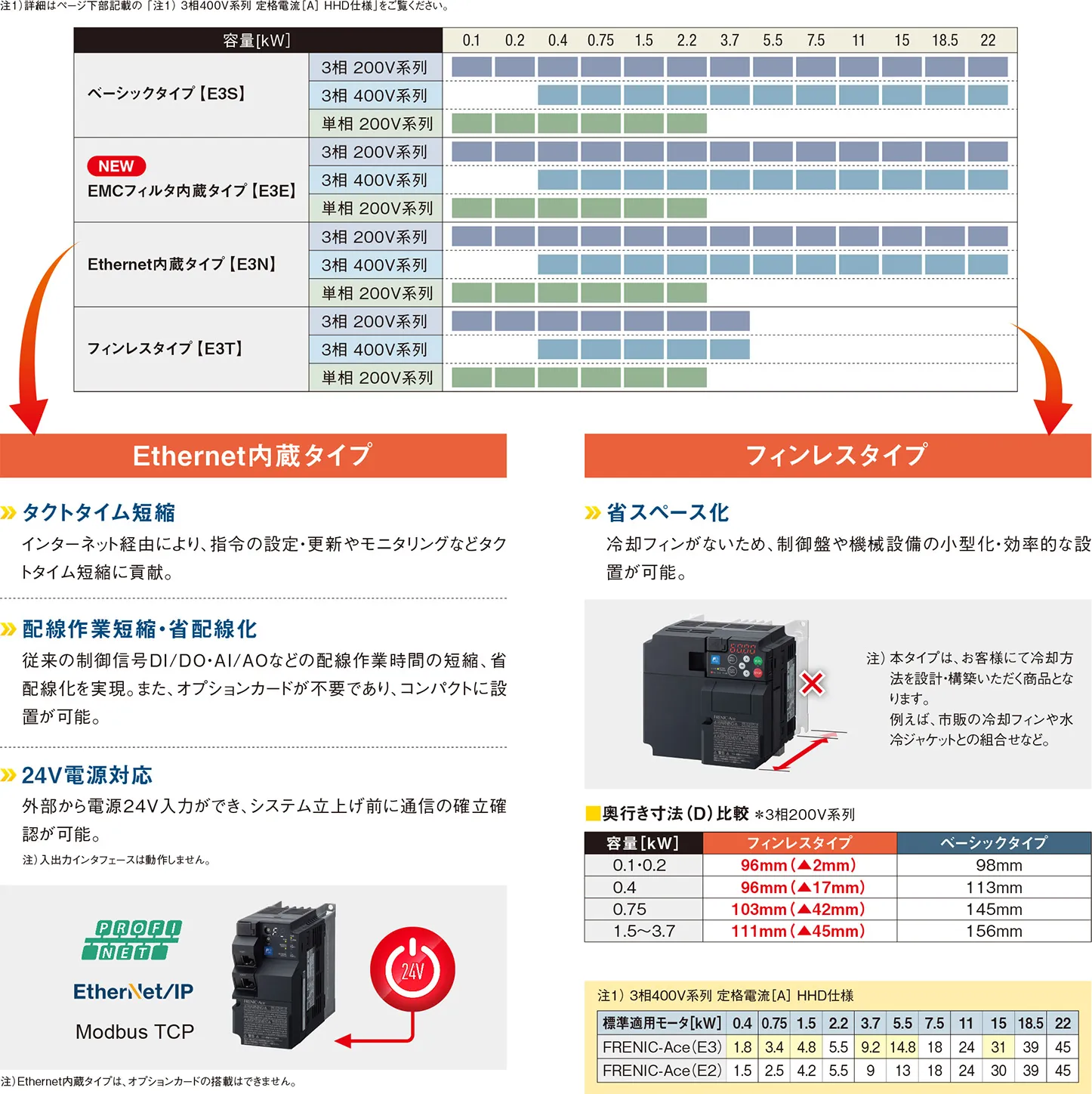

幅広い電源電圧・容量拡充【NEW】

インバータ電源仕様は、3相200V系列/400V系列および単相200V系列までワイドに対応。
容量も最大22kWまで品揃え、新たにフィンレスタイプとEthernet内蔵タイプを順次追加・拡充。

幅広い電源電圧・容量拡充【NEW】

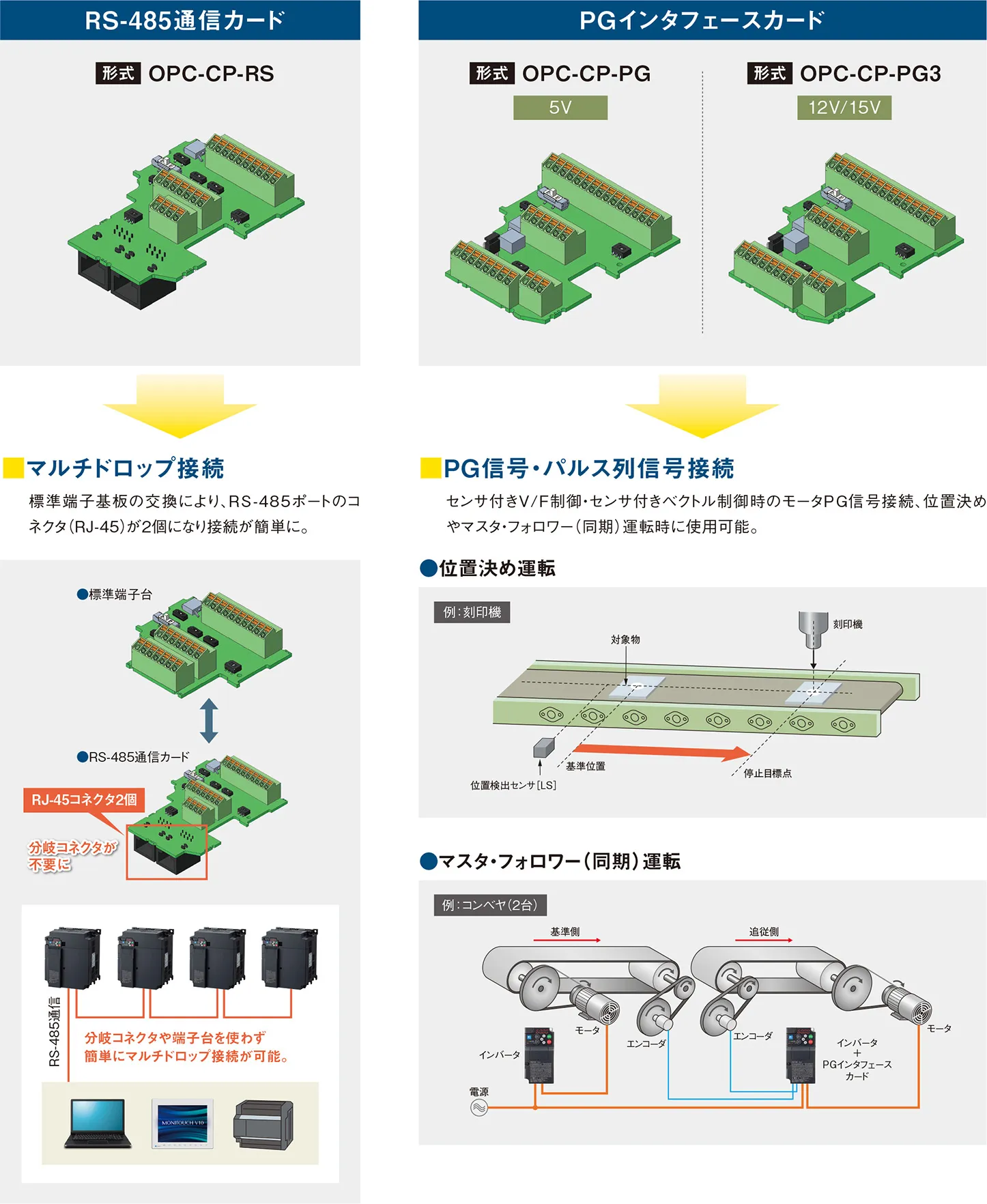

制御端子基板の交換で機能拡充【オプション】

オプションにて3種類の端子基板を準備、用途に合わせた接続や入出力機能の拡充が可能。

制御端子基板の交換で機能拡充

メンテナンス性

取付寸法同一

インバータ本体の取付寸法は互換。

従来のE2シリーズからの置換え・据付が可能です。

インバータ本体の取付寸法

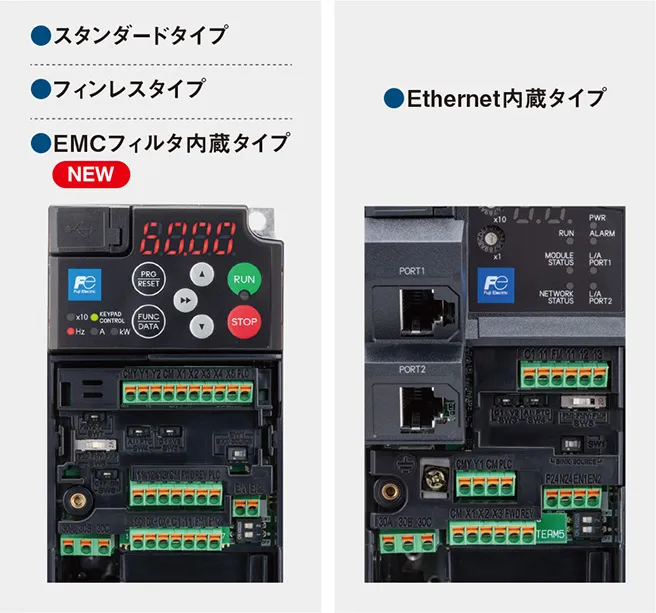

簡単配線

制御端子台は、プッシュイン端子台を採用し、配線の作業性を格段に向上。

簡単配線

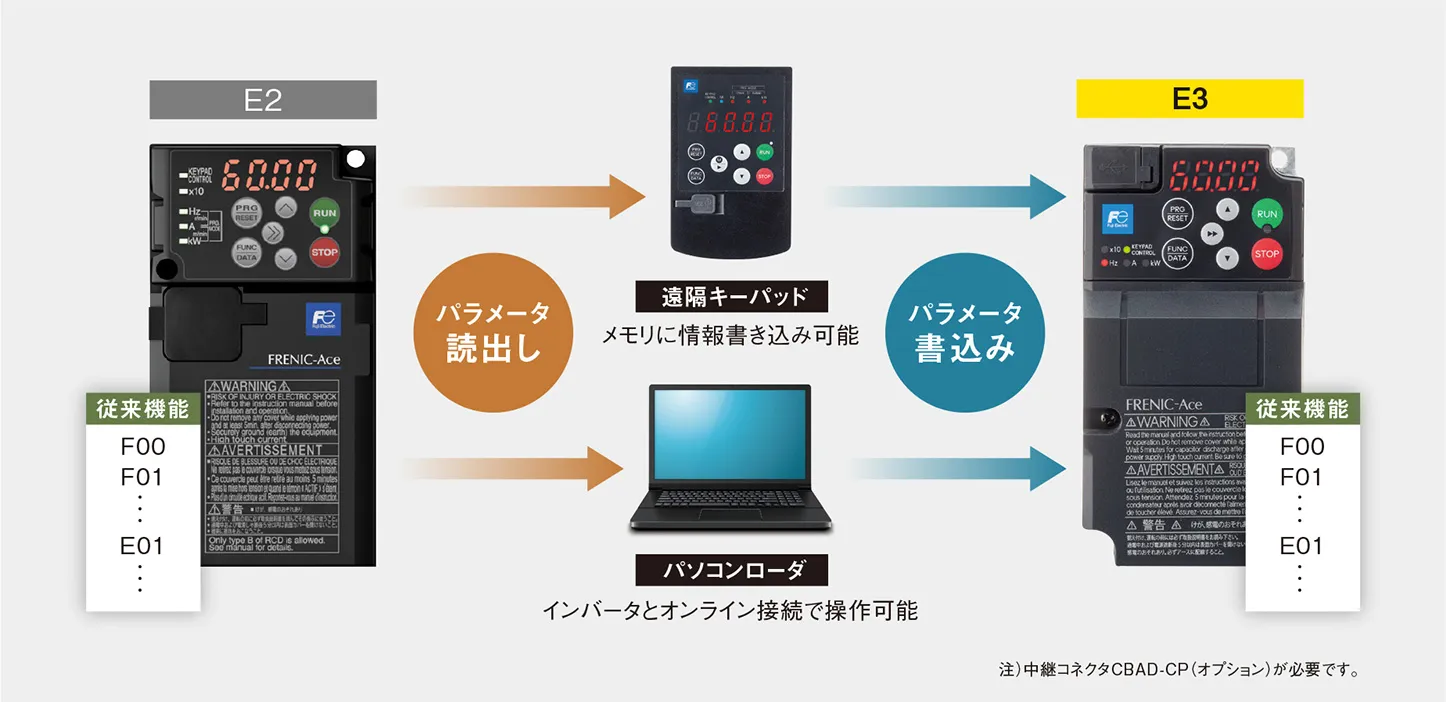

パラメータ移行が容易

互換モードを搭載しているため、従来機種から読み出したパラメータをそのまま書き込み可能。

パラメータ移行が容易

パソコンローダの機能充実

USBポート(Mini-B)を標準搭載で、インバータとパソコン間を直接通信。バスパワーのみでインバータへのパラメータ書き込み、読み込みが可能。

USBポート(Mini-B)を標準搭載で、インバータとパソコン間を直接通信

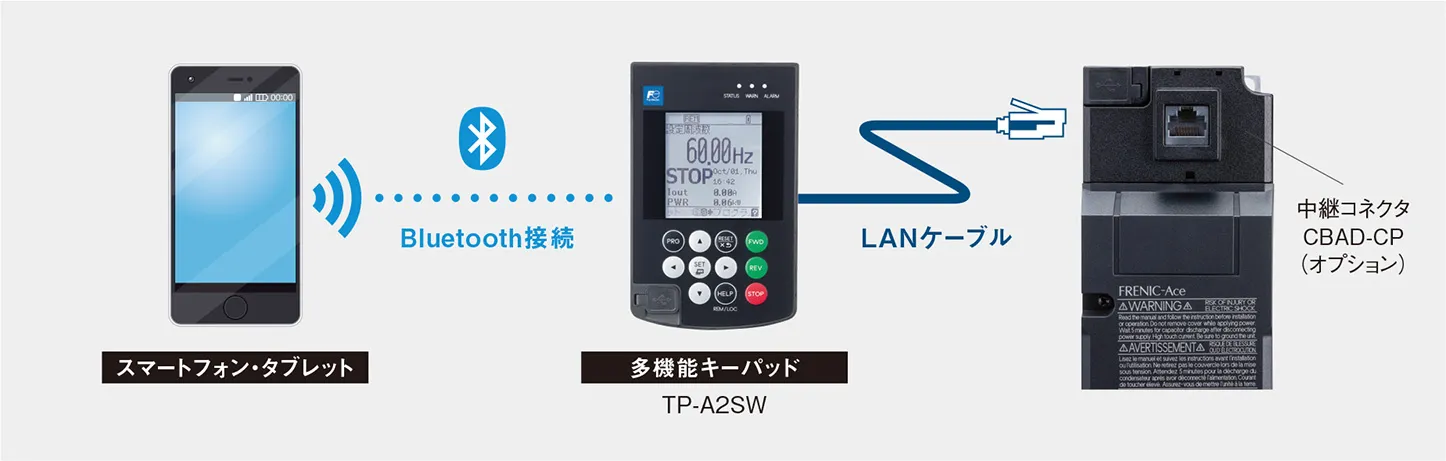

モバイル機器からアクセス可能【オプション】

遠隔多機能キーパッド(オプション)を使用し、スマートフォンやタブレットからBluetooth通信でパラメータの読み出し・運転状態のモニタリングが可能。

モバイル機器からアクセス可能

アラーム履歴/トレースバック機能の拡充

アラーム履歴は、過去10件分の保存・データ表示が可能。

  • 最新から4件までは、アラーム発生時の出力周波数・出力電流などの詳細データ

  • 以降6件は、アラームコードと発生日時データのみ

■保存件数

アラーム履歴の保存件数

寿命診断・保全機能

キーパッド・パソコンローダから簡単に機器の状態確認や万一の故障など未然に検知でき、生産設備のメンテナンス時期・ダウンタイム削減に貢献。

寿命診断・保全機能

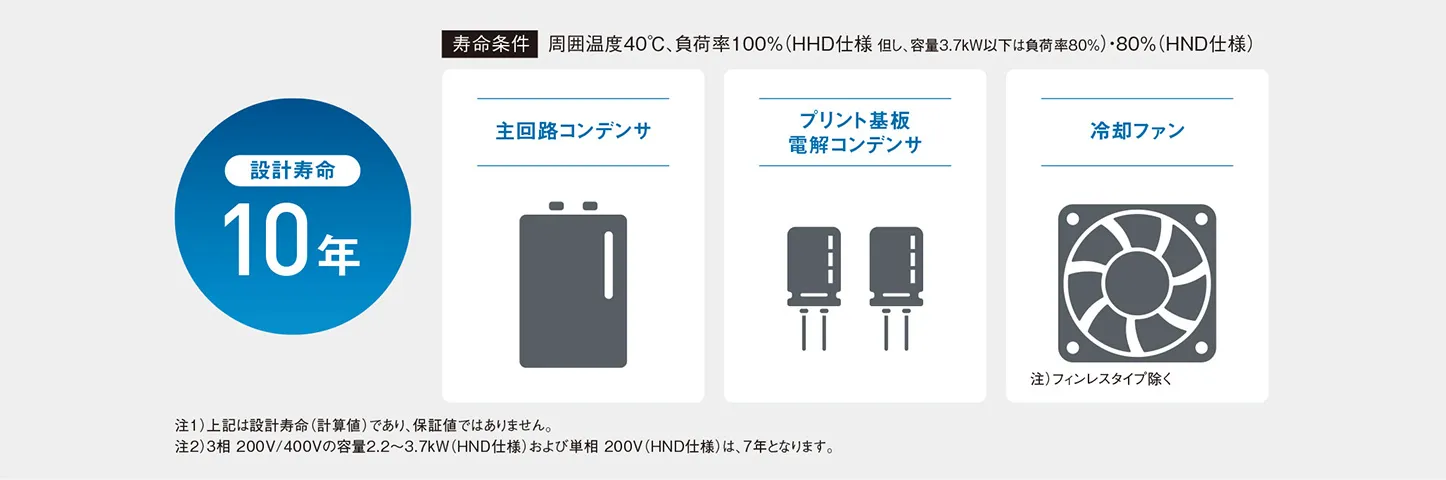

長寿命(主構成部品)

インバータ内部の各種有寿命部品は、お客さまの設備メンテナンスサイクルを考慮。

寿命診断・保全機能

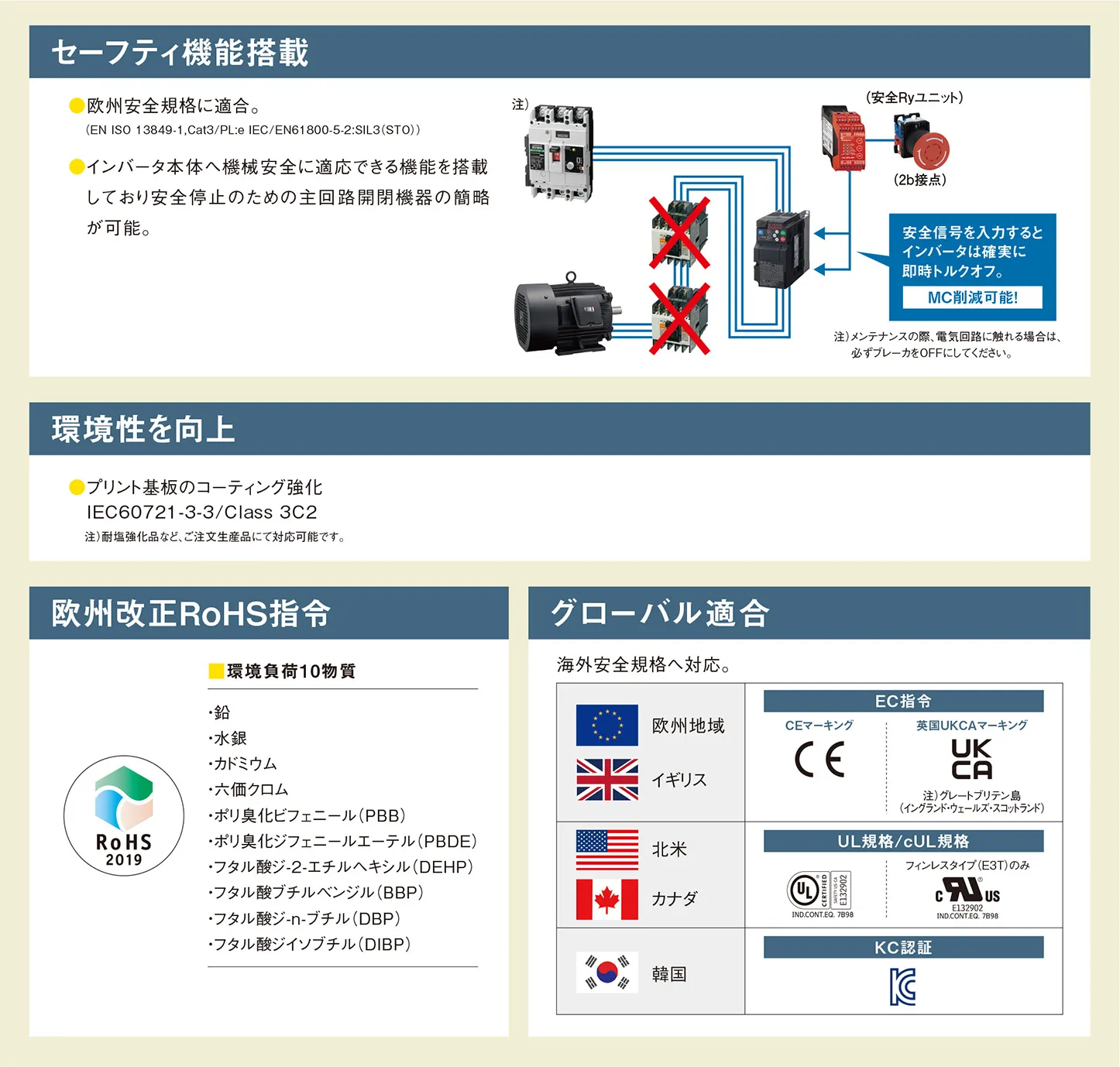

その他 安全・環境への対応

寿命診断・保全機能
