サーボシステム
ALPHA7 | サーボアンプ外形図
-
サーボアンプ外形図

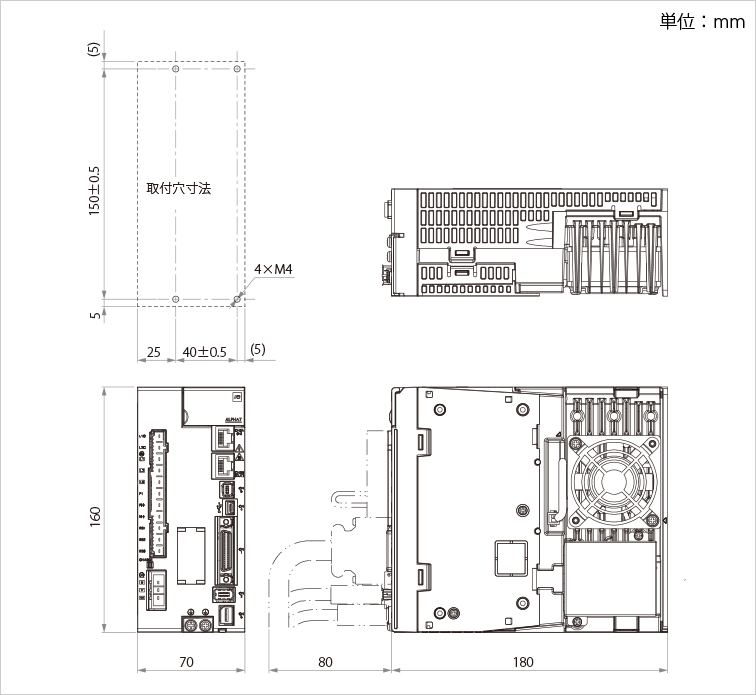

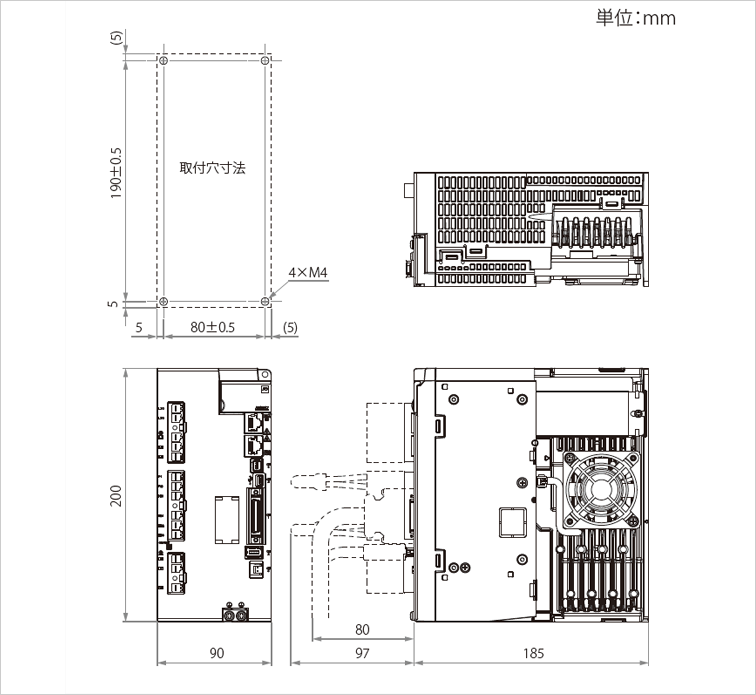

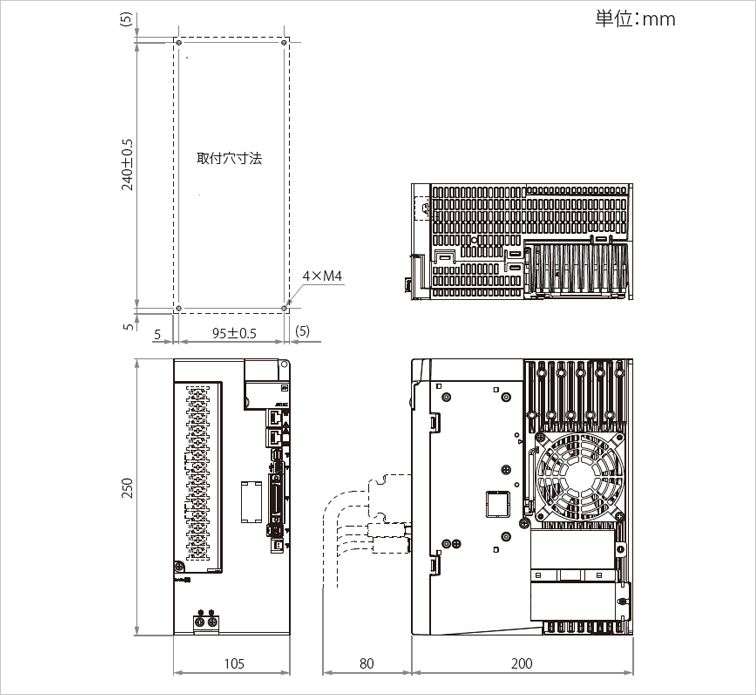

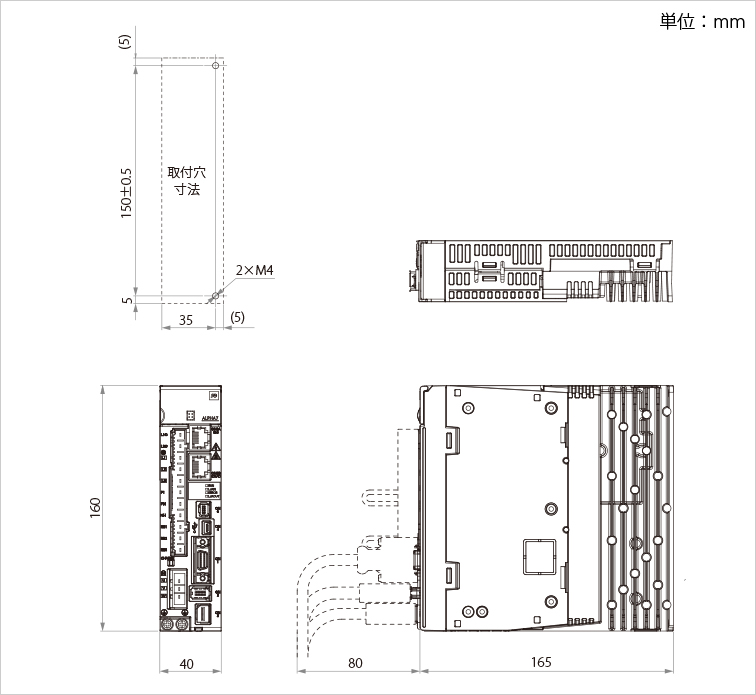

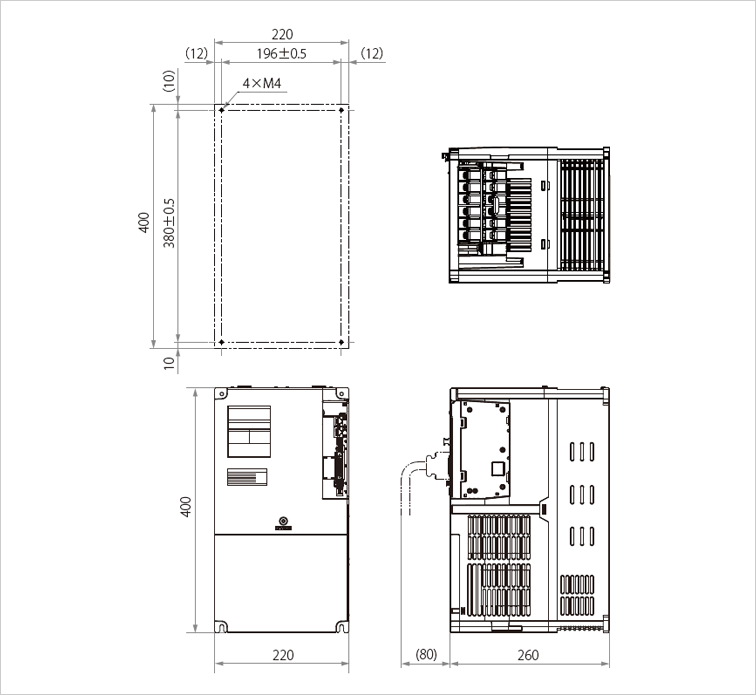

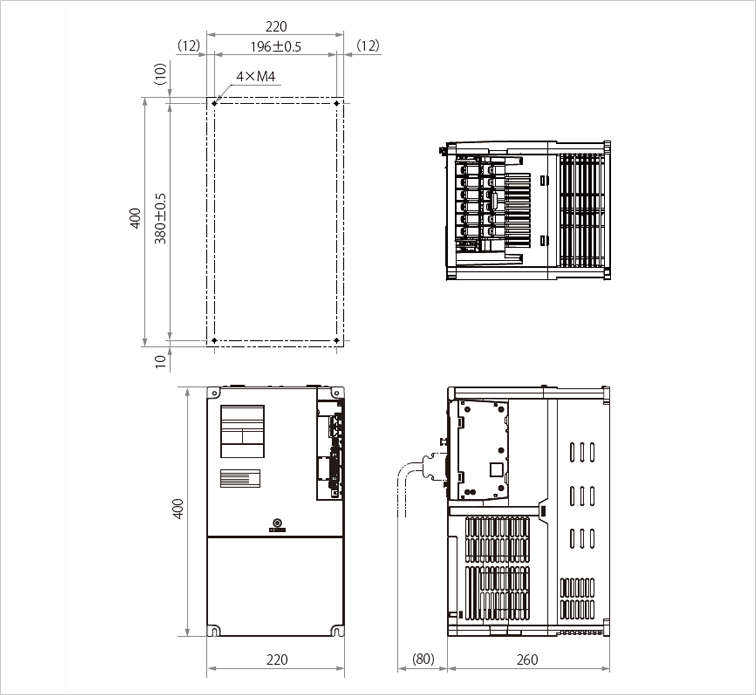

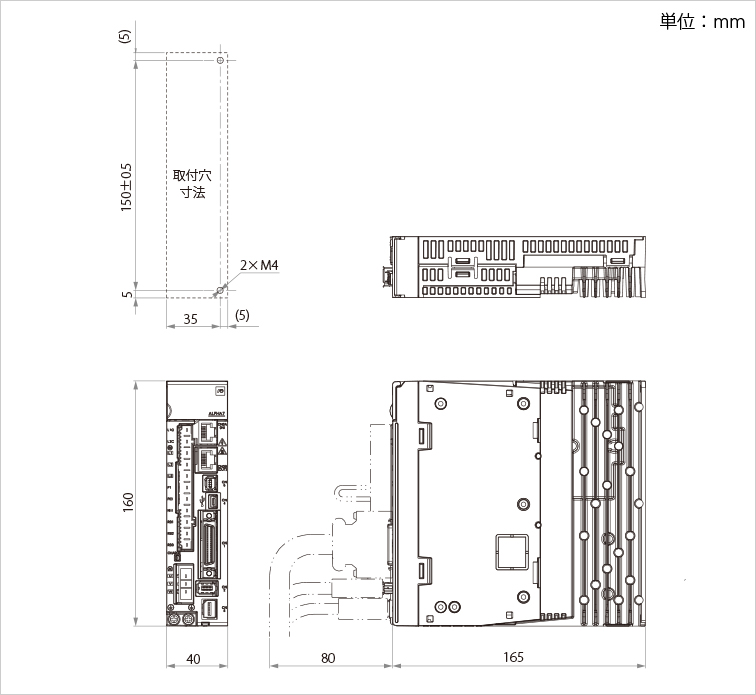

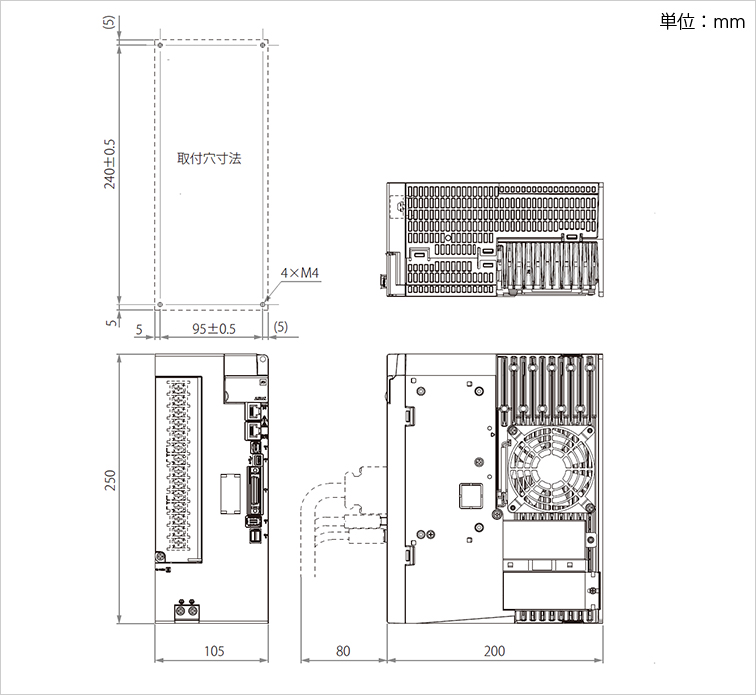

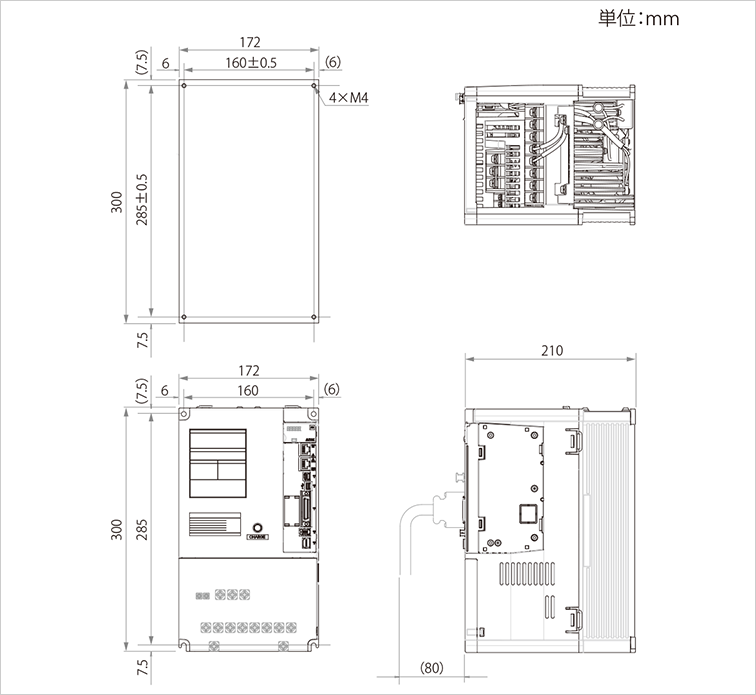

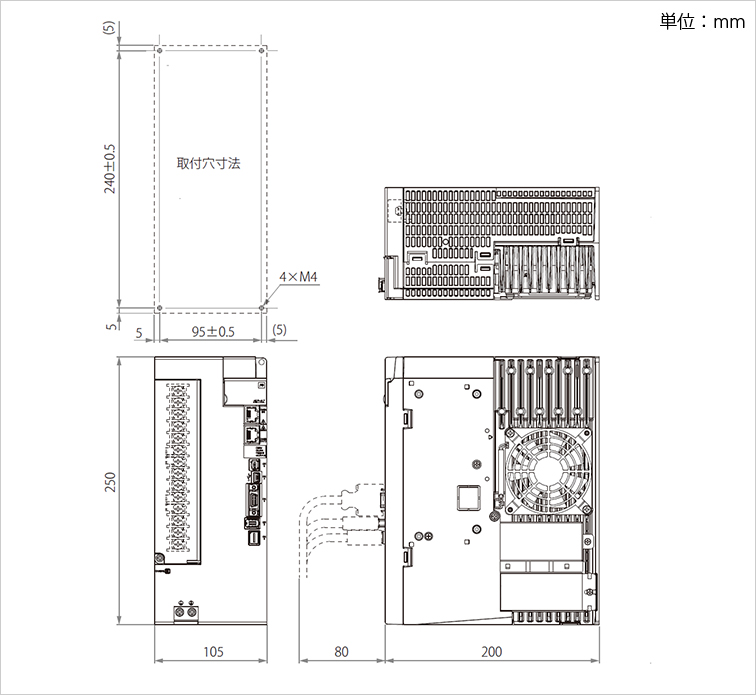

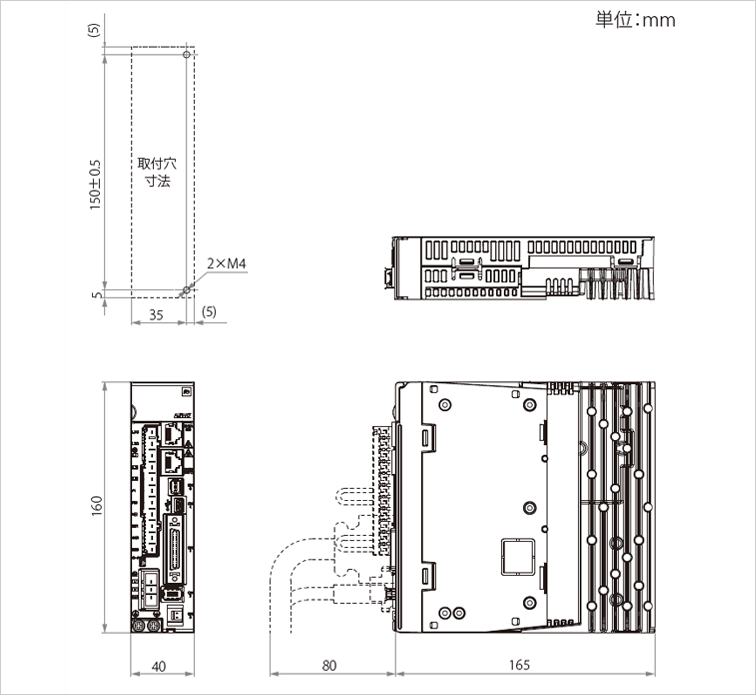

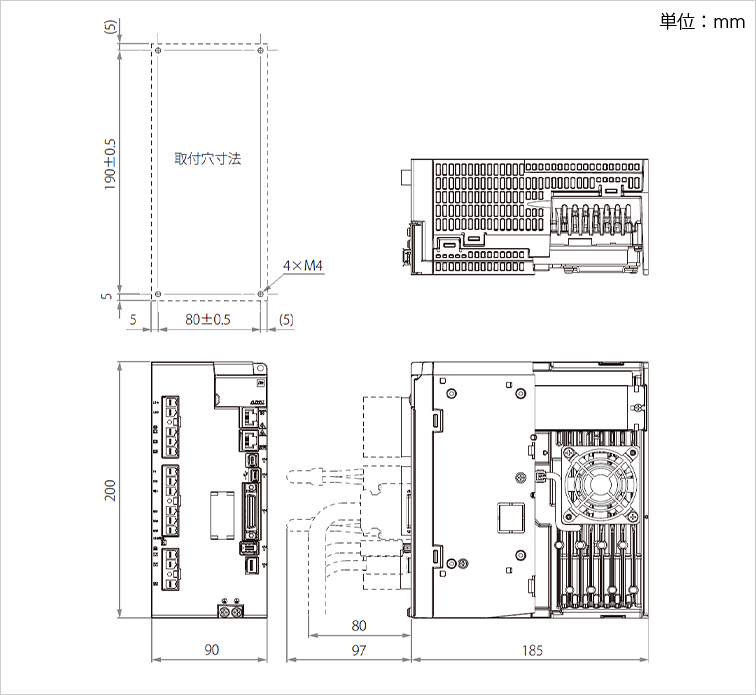

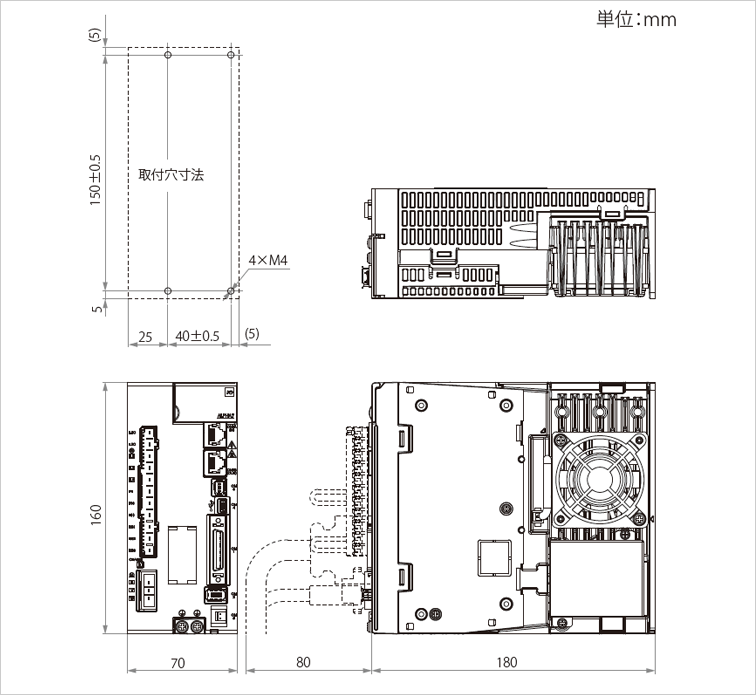

サーボアンプ 外形図
枠1
枠2
枠3
枠4
枠5
枠6

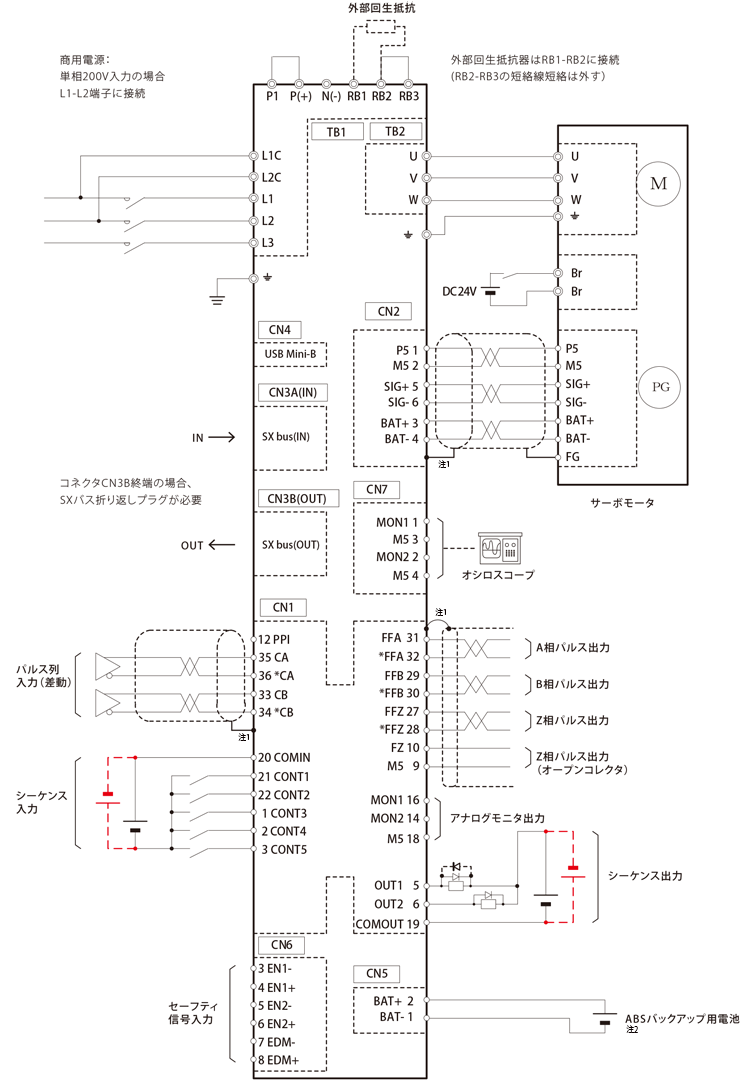

参考接続図（枠１）
-
注1）
-
サーボアンプ側のシールド線は、コネクタのシェルに接続します。
-
注2）
-
バッテリ付エンコーダケーブルをご使用の場合、CN5のABSバックアップ用電池は外してご使用ください。
-
注）
-
上記の配線図は、機種選定のための参考図です。
実際のご使用に際しては、必ず「ユーザーズマニュアル」の接続図および記載内容に従って配線を行ってください。
枠1
枠2
枠3
枠4
枠5
枠6

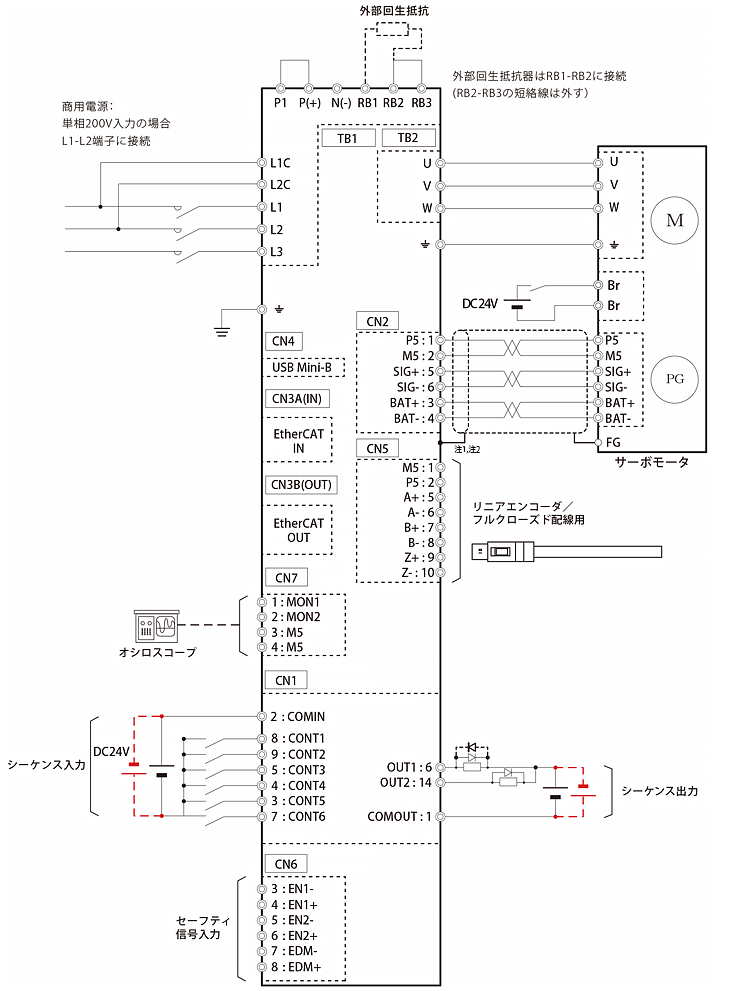

参考接続図（枠１）
-
注1）
-
サーボアンプ側のシールド線は、コネクタのシェルに接続します。
-
注2）
-
ABS対応エンコーダの場合は、バッテリ付エンコーダケーブルを使用してください。
-
注）
-
上記の配線図は、機種選定のための参考図です。
実際のご使用に際しては、必ず「ユーザーズマニュアル」の接続図および記載内容に従って配線を行ってください。
枠1
枠2
枠3
枠4
参考接続図（枠１）
-
注1）
-
サーボアンプ側のシールド線は、コネクタのシェルに接続します。
-
注2）
-
ABS対応エンコーダの場合は、バッテリ付エンコーダケーブルを使用してください。
-
注）
-
上記の配線図は、機種選定のための参考図です。
実際のご使用に際しては、必ず「マニュアル」の接続図および記載内容に従って配線を行ってください。
