APR-αAシリーズにつきまして、生産を終了しました。
今後の更新またはご採用に際しては、後継機種となりますAPR-Dシリーズをご検討いただけますようお願いします。
抵抗負荷専用のシンプル機能
機能をシンプル化
軽量化
コンパクト化
定格・仕様
| 項目 |
仕様 |

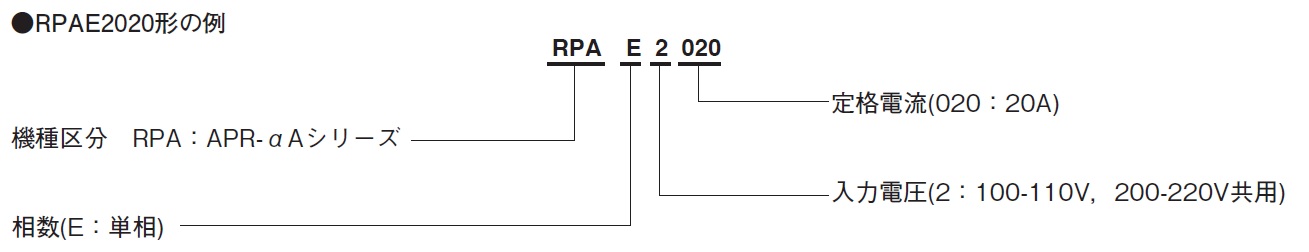

| 形式 |
RPAE2010 |
RPAE2020 |
RPAE2030 |
RPAE2060 |
| 定格出力電流〔A〕 |
10 |
20 |
30 |
60 |
| 最小負荷電流 |
0.8A（100V系）、0.3A（200V系） |
0.3A |
| 適用負荷 |
抵抗負荷 |
| 入力電源 |
相数 |
単相 |
| 定格入力電圧 |
AC100-110V、AC200-220V |
| 入力電圧変動 |
定格入力電圧の±10％ |
| 周波数変動 |
50/60Hz±1Hz |
| 冷却方式 |
自冷 |
| 制御 |
波形制御方式 |
位相制御方式 |
| 出力電圧調整範囲 |
20-96％（100V系）
10-98％（200V系） |
25-96％（100V系）
25-98％（200V系） |
| 設定信号 |
可変抵抗器 |
| 保護 |
短絡保護 |
外付け速断ヒューズによる（別売品） |
| 環境 |
周囲温度（性能保証） |
0～+40℃（+40℃を越える場合は定格電流値を低減のこと） |
| 周囲温度（動作保証） |
-15～+55℃ |
| 保存温度 |
-20～+60℃ |
| 相対湿度 |
30-90％RH（結露しないこと） |
| 環境 |
腐食性ガス、粉塵、絶縁劣化を促すもの及び行為、振動がないこと。 |
| 絶縁 |
耐電圧
（対アース間） |
AC2000V 1分間、外付けの可変抵抗器はAC1000V 1分間 |
絶縁抵抗
（対アース間） |
20MΩ以上（DC500Vメガにて） |
| 品名 |
型式 |
仕様 |
| 設定器（可変抵抗器） |
RPAE-A |
銘板・可変抵抗(50kΩ 0.5W・つまみ各1個、
適用APR：RPAE2010、2020、2030） |
| RPAE-C |
RPAE-Aに配線加工付（約300mm） |
| RPAE-1A |
銘板・可変抵抗(250kΩ 0.5W・つまみ各1個、
適用APR：RPAE2060、入力電圧100V用） |
| RPAE-2A |
銘板・可変抵抗(500kΩ 0.5W・つまみ各1個、
適用APR：RPAE2060、入力電圧200V用） |
