APR（交流電力調整器）

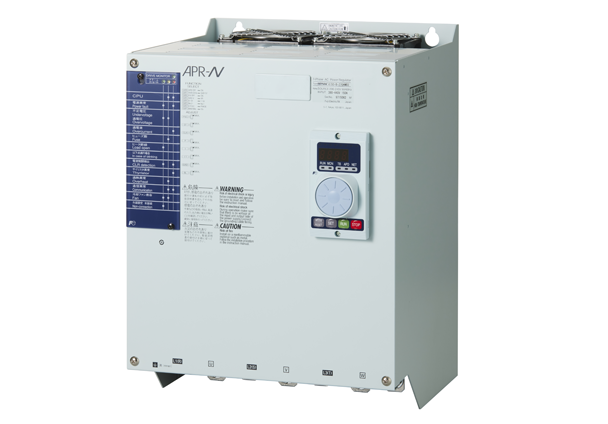

三相APR-N

三相APR-N

2025年3月をもって生産終了いたしました。

高精度フィードバック制御機能を内蔵（制御方式T形を除く）

  • 定電流制御、定電圧制御、定電力制御は制御精度±1%FSを実現

  • 高精度制御回路内蔵により、温度制御精度向上・省スペース・省配線・トータルコストダウンに貢献

オプション品の充実

  • 設定表示器（APD1）：各種機能設定が可能

  • 通信ボード：さまざまな通信仕様に対応。PLCやタッチパネルとの連携で操作・設定の変更が容易

海外規格適合品をラインアップ

UL、CE

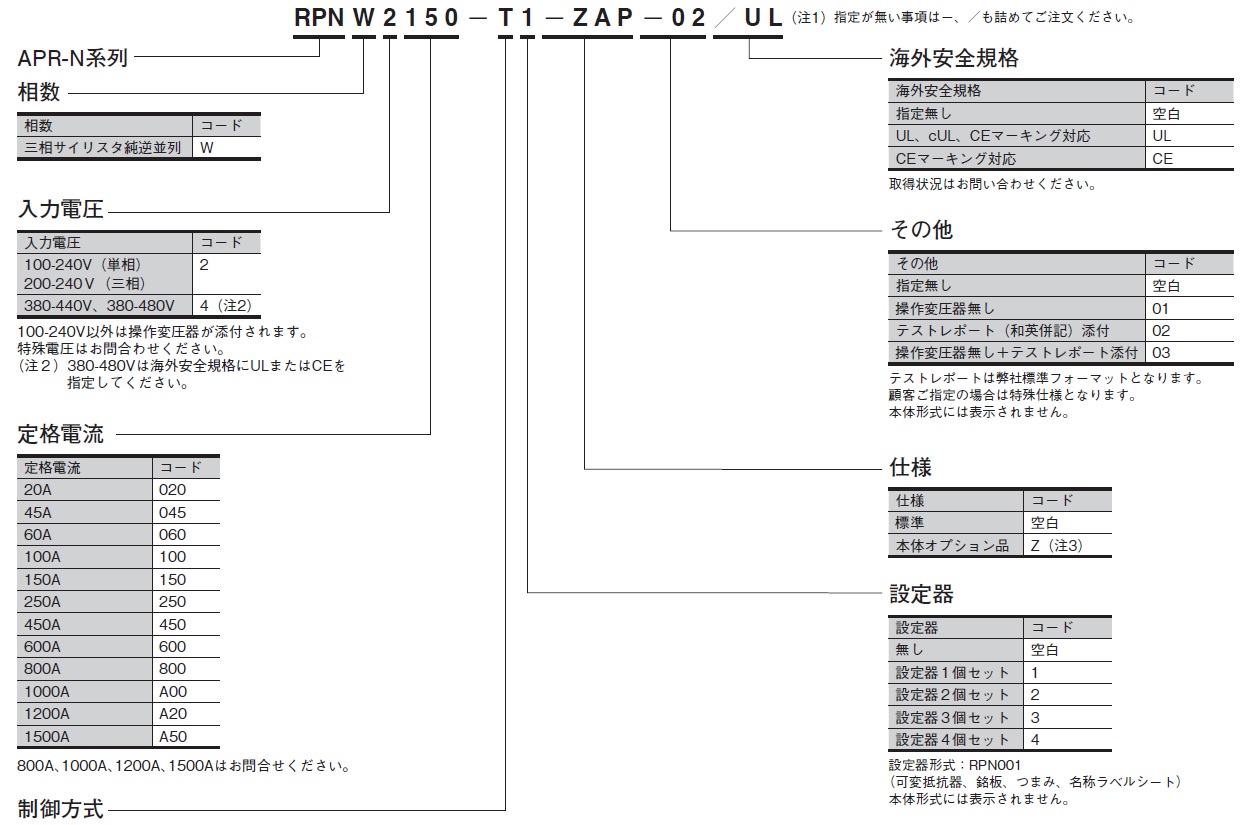

定格・仕様

項目 仕様
定格電流[A] 20 45 60 100 150 250 450 600
最小負荷電流 0.5A（電圧100%出力にて）
主回路電源 三相 AC200-240V、AC380-440V、AC380-480V±10%、
50/60±2.5Hz（周波数は自動判別切り換え）
制御回路
電源		 電源電圧 三相 AC200-240V±10%、50/60±2.5Hz（周波数は自動判別切り換え）
電源容量[VA] 39 58 72 78 128
内部発熱量[W]（定格電流時） 90 170 210 330 560 840 1490 2070
冷却方式 自冷 風冷
適用負荷 位相制御 抵抗負荷、誘導性負荷、変圧器一次制御、整流器一次制御
サイクル制御 抵抗負荷、誘導性負荷
制御 波形制御方式 サイリスタ純逆並列接続
位相制御、またはサイクル制御（連続式）（ディップスイッチ切り換え）
出力電圧調整範囲 主回路電源電圧の0-100%（実効値）（但し、サイリスタの電圧降下分を除く）
入出力特性 実効値直線特性、直線性±3%FS以下
（但し、抵抗負荷の場合。自動設定信号10－90%において）
電源電圧補償 電源電圧±10%の変動に対して出力変動を±3%FS以下に低減補償
（但し、自動設定信号10-90%において）
電源電圧補償設定 最大出力電圧の微調整、内蔵「PVC」ボリューム
（制御方式T形、A形に適用）
設定信号 ①手動設定、②自動設定（DC4-20mA、DC0-5V、DC1-5V）
フィードバック制御方式
(位相制御方式のみ)		 交流CLR、交流ACR、交流AVR、交流AWR
設定可能項目 ソフトスタート時間及びソフトアップ・ダウン時間設定、CLR（電流制限）設定、
Pゲイン、Iゲイン、勾配設定、ベースロード設定
機能 運転/停止 切換信号（RUN）、自動/手動 切換信号（AUTO）、
突入電流自動抑制、フィードバック有効/無効切換、並列運転、
ネットワーク通信(オプション）：Modbus RTU
異常検出・保護 CPUメモリ異常、電源異常（電源周波数範囲外）、制御電源電圧低電圧、
制御電源電圧過電圧、過電流、速断ヒューズ断、ヒータ断線検出、
電流制限検出、サイリスタ異常検出、過熱異常、通信異常(オプション)、
冷却ファン寿命(風冷品のみ)、外部設定入力未接続、警報接点出力
環境 周囲温度 -5～+40℃
（+40℃を超え+55℃以下の場合は負荷電流を定格電流値に対し低減）
保存温度 -20～+60℃
周囲湿度 30-90%RH（結露なきこと）
その他 腐食性ガス、粉塵、絶縁劣化を促すものや行為、振動のなきこと、屋内、
標高1000m以下
絶縁 耐電圧
（主回路対アース間）		 AC2000V1分間（200-240V）、AC2500V 1分間（380-440V）
絶縁抵抗（対アース間） DC500Vメガーにて10MΩ以上

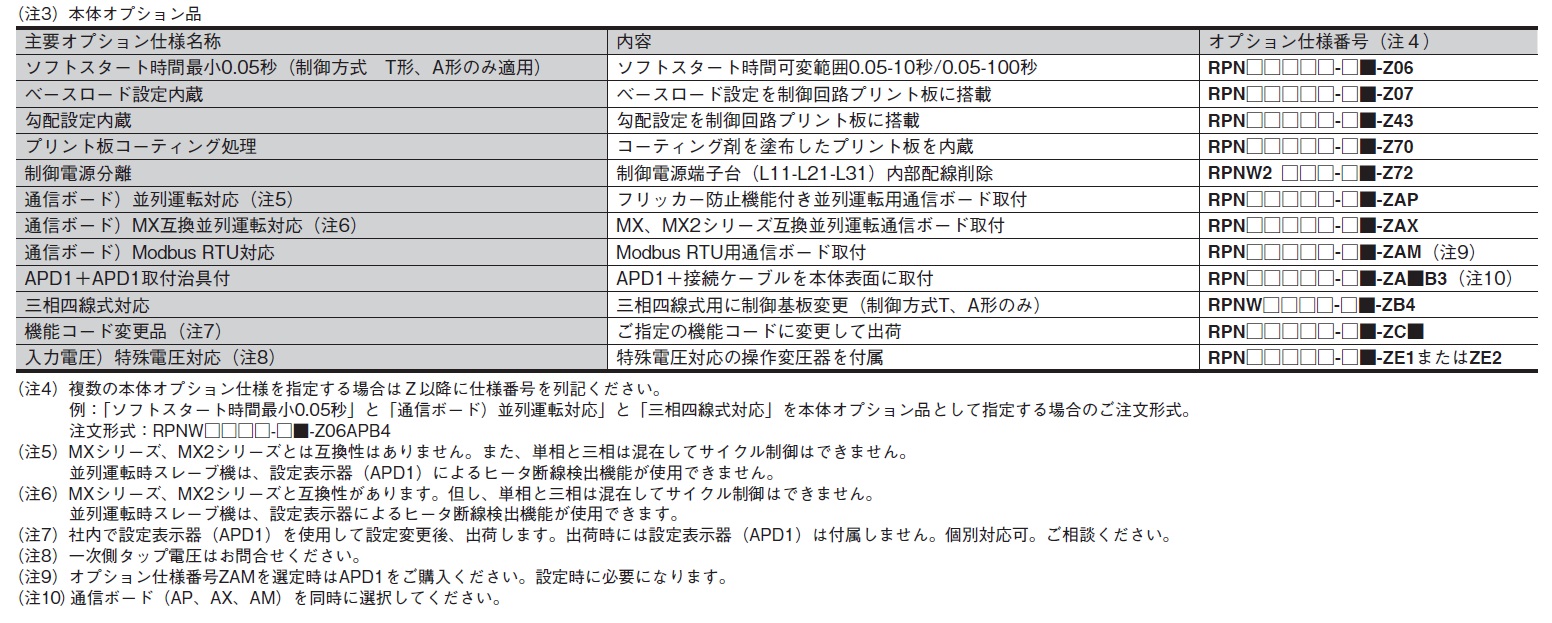

品名 型式 仕様
設定器 RPN001 1kΩJ 2.5W
銘板・ツマミ・名称ラベルシート付
設定表示器 APD1 各種設定用
遠隔操作用
接続ケーブル		 RPN002-1 設定表示器 別置き用　長さ1m
RPN002-3 設定表示器 別置き用　長さ3m
RPN002-5 設定表示器 別置き用　長さ5m
外部冷却設置方式用取付治具 RPN004-W02 RPNW□020-□用
RPN004-W06 RPNW□045-□、RPNW□060-□用
RPN004-W10 RPNW□100-□用
RPN004-W15 RPNW□150-□用
RPN004-W25 RPNW□250-□用
RPN004-W45 RPNW□450-□用
RPN004-W60 RPNW□600-□用
フィンガーガード RPN005-W02 RPNW□020-□用
RPN005-W06 RPNW□045-□、RPNW□060-□用
RPN005-W10 RPNW□100-□用
RPN005-W15 RPNW□150-□用
RPN005-W25 RPNW□250-□用
RPN005-W45 RPNW□450-□用
RPN005-W60 RPNW□600-□用
フィードバック制御用CT・VT CT-5S
20A/0.1A～　　
600A/0.1A		 定格入力：
20A、45A、60A
100A、150A、250A、
350A、450A、600A		 定格出力：0.1A
定格負担：5VA
PT-5S 100V/10V 定格入力：100、110V　定格出力：10V、5VA
PT-5S 200V/10V 定格入力：200、220V　定格出力：10V、5VA
PT-5S 230V/10V 定格入力：230、254V　定格出力：10V、5VA
PT-5S 380V/10V 定格入力：380V　　　　定格出力：10V、5VA
PT-5S 400V/10V 定格入力：400、440V　定格出力：10V、5VA
PT-5S 415V/10V 定格入力：415V　　　　定格出力：10V、5VA
PT-5S 420V/10V 定格入力：420、460V　定格出力：10V、5VA
PT-5S 440V/10V 定格入力：440、480V　定格出力：10V、5VA
