生産終了

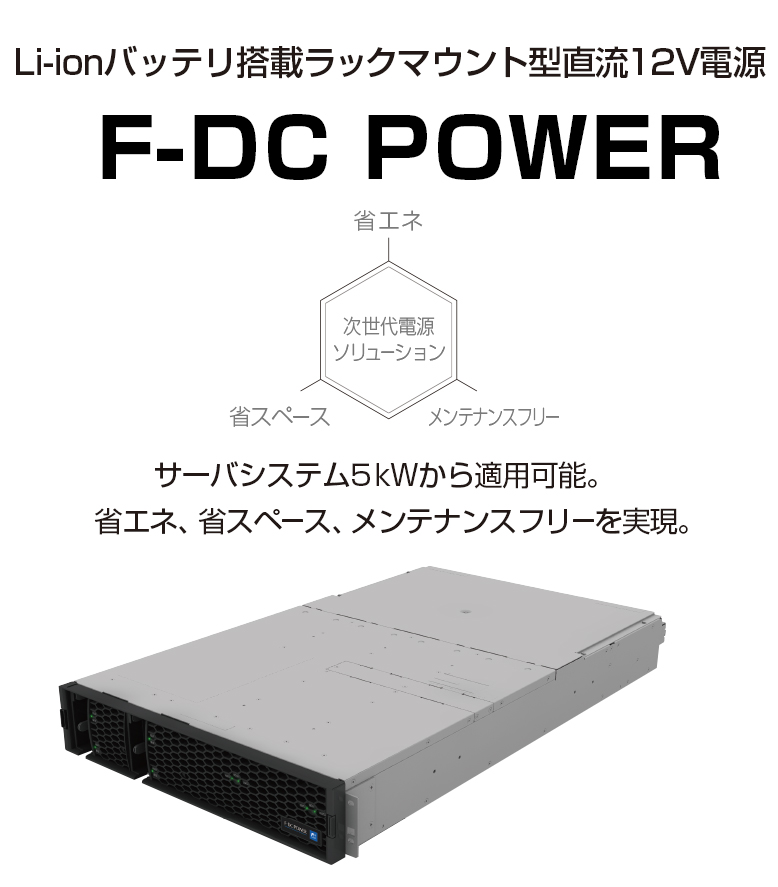

モジュール型バックアップ電源。
FｰDC POWERは小さなサーバシステム（5kW～）から適用できる高可用性、高拡張性の電源です。
既設のAC200V配電を流用することが可能で、初期投資を抑えることができます。
特長
データセンター向け高効率配電システム
受電→負荷間の電力変換段数を減らし、高効率を実現します。現行配電システムから8ポイント改善します。
電力変換回数減により総合効率92％を実現
高信頼性
並列接続した電源、バッテリユニットが一つの大容量・高機能電源として機能するため、非常に高い冗長性を実現します。
- モジュール構造
- 様々な容量、冗長構成を構築できる
- モジュールの追加、交換が容易（ホットスワップ）

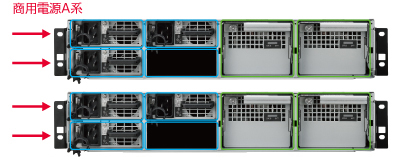

- 複数系統受電対応

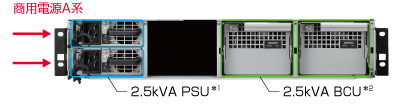

5kW単機
5kW冗長（N+1）

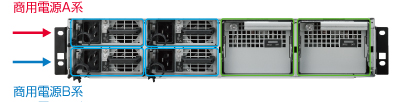

5kW冗長（2N）

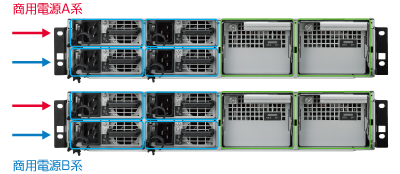

5kW+5kW（N+1）
5kW+5kW（2N）
＊1：PSU：パワーサプライユニット
＊2：BCU：バッテリコントロールユニット
＊2：BCU：バッテリコントロールユニット

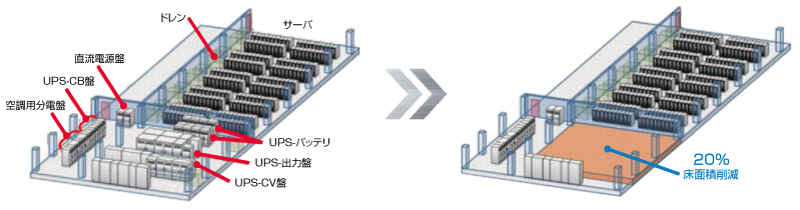

省スペース
大型UPSが不要なため20％の床面積を削減できます。
停電対策
停電発生時は、内蔵バッテリによりバックアップします。

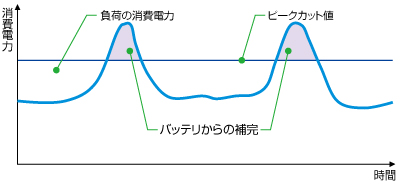

ピークアシスト
バッテリによるピークアシスト機能により、入力電力ピークを抑止可能です。
通常
停電
ピークアシスト
＊1：PSU：パワーサプライユニット
＊2：BCU：バッテリコントロールユニット
＊2：BCU：バッテリコントロールユニット
19インチラックに収納
サーバラックの増設に合せて電源の拡張が可能です。

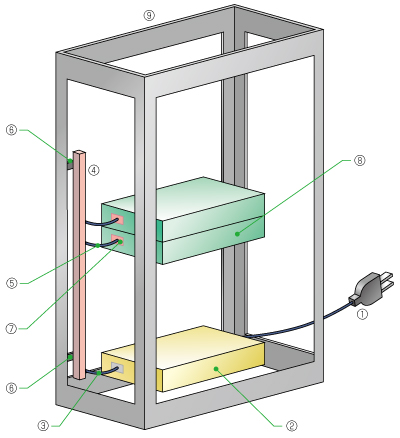

ラック内給電機器構成
| 機器名 | 個数 | 用途 | |
|---|---|---|---|
| ① | F‒DC POWER入力プラグ | 3本 | 単相200V入力 |
| ② | F‒DC POWERシェルフ（2U） | 1個 | PSU・BCU収納 |
| ③ | DC12V出力ケーブル | 1本 | F‒DC POWERのDC出力と DC BUS Barと接続 |
| ④ | DC12V母線（DC BUS Bar） | 1本 | DC配電 |
| ⑤ | DCサーバ給電ケーブル | DC BUS Barとサーバ（パス スルーボックス）と接続 |
|
| ⑥ | DC BUS Bar取付け金具 | 1式 | DC BUS Barをラックに固定 |
| ⑦ | パススルーボックス | DCを受電 | |
| ⑧ | サーバ | ||
| ⑨ | サーバラック |

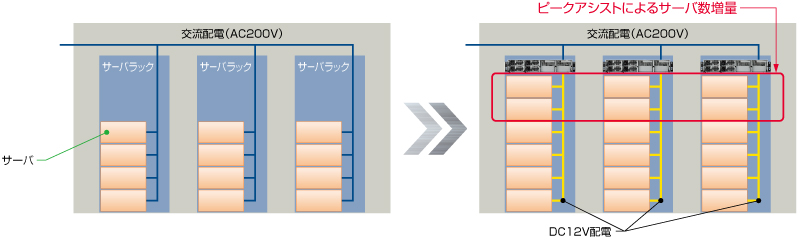

導入コストの抑止
- F‒DC POWERはラック内のみ直流配電とすることで、サーバラックまでは実績豊富な交流配電インフラを適用できます。
- ピークアシスト機能により、配電インフラを強化することなく、サーバ数の増量が可能です。
※ 追加できるサーバ数は既存サーバの稼働状況によって変動します。
主な仕様
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧範囲 | 200ｰ240VAC ±10%（180 ～ 264VAC） | |
| 入力電流 | Rated 27.8A（@AC200V） | |
| 入力周波数 | 47ｰ63Hz | |
| インラッシュ電流 | <80A | |
| 入力漏洩電流 | 5.0mA | |
| 内蔵UNIT効率 | 90% @20% Load | （80+Platinum相当） |
| 94% @50% Load | ||
| 91% @100% Load | ||
| 力率 | 0.95以上（100%Load） | |
| 出力電圧 | 12.25Vtyp（12.0〜12.5V ADJ.） | |
| 出力電流 | 408.3A Max | |
| 0A Min | ||
| 出力電力 | 5kW | |
| リップル／スパイク | 200mVpｰp Max | |
| オーバシュート／アンダーシュート | 0.5V／ｰ0.6V | |
| バックアップ電圧 | 12.18V | |
| バックアップ電力 | 5kW（10〜40℃） | |

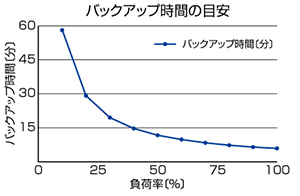

| バックアップ時間 | 5分（寿命末期 4分） | |
| 動作温度 | 0〜40℃ | |
| 動作湿度 | 5〜0.95% | |
| 高度 | 3000m | |
| EMI | VCCI Class A，FCCｰA，CISPRｰA 準拠 | |
| 高調波ノイズ | IEC61000ｰ3ｰ12 | |
| 安全規格 | IEC60950ｰ1（CB Report） UL60950ｰ1 2nd |
|
| UL60950ｰ1 | 2nd | |
| 冷却方法 | 強制空冷（内蔵FAN） | |
| 外形寸法（W×H×D） | 450×89×740mm | |
| 質量 | 40kg（PSU 3Units+BCU 2Units+Cage） | |
| 入力コネクタ | C20 Inlet×3 | |
| 出力コネクタ | In-Line Quad Drawer （TE） | |
| 保護機能 | 出力OVP ／ UVP ／ OCP ／ THP バッテリ過充電／過放電／寿命通知／ Battery Low |
|
外観／各部名称

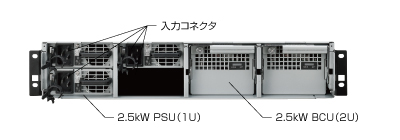

前面

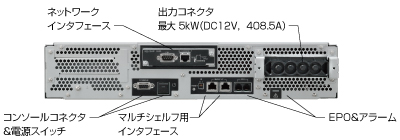

背面
周辺機器
| 名称 | 型式 | 仕様 |
|---|---|---|
| F‒DC POWER ５kW | FH05000JBP‒Z‒B‒012‒□*／RF | 5kW（N+1)システム：PSU×３，BCU×２，CAGE×１ |
| パワーサプライユニット（PSU） | FH02651UAD‒Z‒B‒012 | 2.5kW DC12V |
| バッテリコントロールユニット（BCU） | FH02650JBU‒Z‒B‒012 | 2.5kW 5分バックアップ Li‒ionバッテリユニット |
| パワーケージ（Cage） | FH05000JBK‒Z/RF | PSU，BCU状態監視機能付きケージ |
