生産終了品
FRENIC-Ace（FRN-E2）シリーズへ置き換え

FVR-E7S、FVR-K7Sから置き換え

大項目 小項目 詳細 備考
仕様
（FRENIC-Aceからの新機能）		 標準で機能安全規格対応
EN端子（EN1/EN2）
（ECFエラー）		 工場出荷状態：PLC端子と短絡片で接続（ショート）されています。
配線時に取り外してしまったり、ねじ締めゆるみなどによるECFエラーが発生する事例があります。		 制御端子配列をご確認ください。
RS-485通信オプション基板内蔵 RS-485通信ポートを標準搭載しています。
2重定格　HND仕様/HHD仕様 FRENIC-Aceシリーズは2重定格仕様に対応します。
過負荷耐量　　HND仕様： 120% 1min
HHD仕様：150% 1min、200% 0.5s
インバータパラメータ設定（F80）にて変更が可能です。
カスタマイズロジック機能 FRENIC-Ace　：デジタル＆アナログ　全55種類。200ステップ。
外形寸法 FVR-K7S　互換性 互換性がありません。
互換性を取るアタッチメントをお客様にて御制作ください。
FVR-E7S　互換性 互換性がありません。
互換性を取るアタッチメントをお客様にて御制作ください。
オプション
付属品		 通信・入出力オプション 基板搭載時はアダプターが必要です。
他機種オプション流用可能です。		 ～15kW：OPC-E2-ADP1
18.5kW～22kW：OPC-E2-ADP2
制御端子台オプション 標準搭載の制御端子台基板を取り外して設置が可能です。 30ABC、EN端子については
端子台基板ではなく、制御基板側に端子台があります
タッチパネル TP-E2：標準装備（FRENIC-Ace専用品）
TP-A1-E2C ：液晶画面付き（FRENIC-Ace専用オプション）
TP-E1U：USB接続によるPC接続可能（FRENIC-Mini、Ace、MEGA　共通オプション）
ケーブルはカテゴリ5以上のLANストレートケーブルです。
FVR-E11S以前は専用ケーブルであり、互換性はありません。		 CB-□S（□=1,3,5：数字はケーブル長[m]）
直流リアクトル モデルチェンジによる変更はありません。
旧機種付属の直流リアクトルを流用できます。ただし、10年程度を目安に交換を推奨します。
機能コードパラメータ設定 当て止め機能 2017年10月以降の生産分から対応しています。
トップランナーモータへの対応 機能コード：P99にてトップランナーモータの選択が可能です。
RS-485通信での機能充実 RS-485通信において、インバータが受け付ける周波数・運転指令の指令元ポートの定義を入れ替えることが可能です。

置き換えインバータの形式をクリックすると外形図がみられます。

3相　200V系列
既設インバータ 既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR001E7S-2 - FRN0.1E2S-2J 無し 必要
FVR002E7S-2 FVR002K7S-2 FRN0.2E2S-2J 無し 必要
FVR004E7S-2 FVR004K7S-2 FRN0.4E2S-2J 無し 必要
FVR008E7S-2 FVR008K7S-2 FRN0.75E2S-2J 無し 必要
FVR015E7S-2 FVR015K7S-2 FRN1.5E2S-2J 無し 必要
FVR022E7S-2 FVR022K7S-2 FRN2.2E2S-2J 無し 必要
FVR037E7S-2 FVR037K7S-2 FRN3.7E2S-2J 無し 必要
3相　400V系列
既設インバータ 既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR004E7S-4 - FRN0.4E2S-4J 無し 必要
FVR008E7S-4 - FRN0.75E2S-4J 無し 必要
FVR015E7S-4 - FRN1.5E2S-4J 無し 必要
FVR022E7S-4 - FRN2.2E2S-4J 無し 必要
FVR037E7S-4 - FRN3.7E2S-4J 無し 必要
単相　200V系列
既設インバータ 既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR001E7S-7 - FRN0.1E2S-7J 無し 必要
FVR002E7S-7 - FRN0.2E2S-7J 無し 必要
FVR004E7S-7 - FRN0.4E2S-7J 無し 必要
FVR008E7S-7 - FRN0.75E2S-7J 無し 必要
FVR015E7S-7 - 代替機なし - -
FVR022E7S-7 - 代替機なし - -
単相　100V系列
既設インバータ 既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
- FVR002K7S-6 FRN0.2C2S-6J（FRENIC-Miniで代用） 無し 必要
- FVR004K7S-6 FRN0.4C2S-6J（FRENIC-Miniで代用） 無し 必要
- FVR008K7S-6 FRN0.75C2S-6J（FRENIC-Miniで代用） 無し 必要

FRENIC-Ace本体　資料一覧

資料分類 資料名称
カタログ FRENIC-Ace カタログ
取扱説明書 FRENIC-Ace 取扱説明書
FRENIC-Ace 互換性アタッチメント取扱説明書
FRENIC-Ace レール取付ベース取扱説明書
FRENIC-Multi/Ace/MEGA/Eco PB-F1/E1 外部冷却用アタッチメント 取付説明書 【和英併記】
ユーザーズマニュアル FRENIC-Ace ユーザーズマニュアル
その他資料 インバータのプレミアム効率モータに関する設定値一覧
（HND仕様）のGNP1型モータに関する設定値一覧
GNP1 型モータに関する設定値一覧
オプションカード FRENIC-Ace OPC-PDP3 取扱説明書 （和英併記）
FRENIC-Ace OPC-E2-PG 取扱説明書
FRENIC-Ace OPC-E2-PG3 取扱説明書
FRENIC-Ace OPC-DIO 取扱説明書
FRENIC-Ace OPC-AIO 取扱説明書
FRENIC-Ace OPC-DEV 取扱説明書
FRENIC-Ace OPC-CCL 取扱説明書
FRENIC-Ace OPC-E2-RS 取扱説明書
FRENIC-Ace OPC-COP2 取扱説明書（和英併記）
FRENIC-Ace OPC-E2-ADP1 取扱説明書
FRENIC-Ace OPC-E2-ADP2,OPC-E2-ADP3 取扱説明書

生産終了品　資料一覧

資料分類 資料名称
FVR-E7S FVR-E7S 取扱説明書
FVR-K7S FVR-K7S 取扱説明書

FVR-E7S

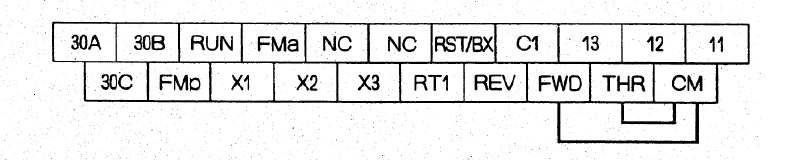

FVR-E7S 制御端子配列

FRENIC-K7S

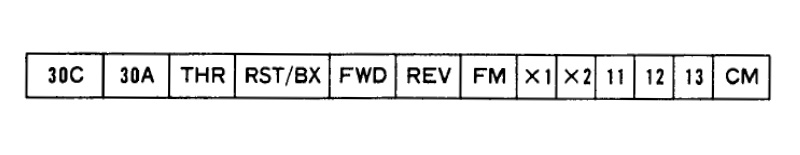

FRENIC-K7S 制御端子配列

3相200V:0.2～0.75kW、単相200V：0.2kW、
単相100V：0.2～0.75kW

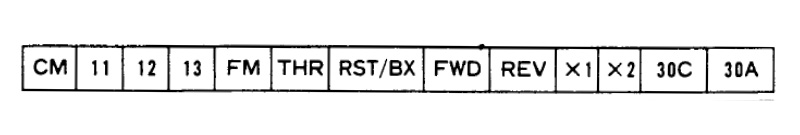

FRENIC-K7S 制御端子配列

単相200V：1.5～3.7kW、単相200V：0.4～3.7kW

FRENIC-Ace 標準

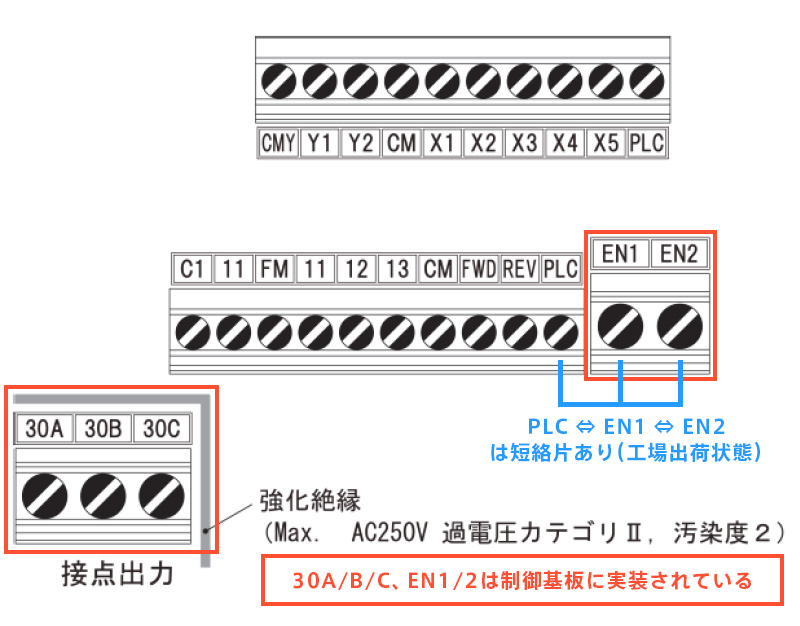

FRENIC-Ace 標準 制御端子配列

端子記号相違点（置き換え端子記号）

区分 FVR-K7S FVR-E7S FRENIC-Ace
端子記号 端子名称 端子記号 端子名称 端子記号 端子名称
アナログ入力 11 周波数設定コモン 11 周波数設定共通 11 アナログコモン
12 周波数設定入力 12 周波数設定用電圧入力 12 アナログ設定電流入力
13 周波数設定用電源 13 周波数設定用電源 13 可変抵抗器電源
C1 - C1 周波数設定用電流入力（+） C1 アナログ設定電流入力
- スライドスイッチ SW3=[C1]（工場出荷状態）
- スライドスイッチ SW4=[AI]（工場出荷状態）
デジタル入力 X1,X2 多段周波数選択
第2加減速選択		 X1～X3 多段速度選択 X1～X5 端子【X1】～【X5】（機能選択）E01～E05=
4：加減速時間選択（RT1）
2：多段周波数選択（X4)
12：モータ選択（VF2）
6：自己保持選択（HLD）
THR 外部アラーム THR 外部アラーム X1～X5 端子【X1】～【X5】（機能選択）E01～E05=9『THR』
RST アラームリセット指令 RST リセット指令 X5 デジタルコモン入力5/パルス列入力
BX フリーラン指令 BX フリーラン指令 X4 デジタル入力4
CM 制御回路端子コモン CM 制御回路用共通 CM デジタルコモン

FVR-E9Sから置き換え

大項目 小項目 詳細 備考
仕様
（FRENIC-Aceからの新機能）		 標準で機能安全規格対応
EN端子（EN1/EN2）
（ECFエラー）		 工場出荷状態：PLC端子と短絡片で接続（ショート）されています。
配線時に取り外してしまったり、ねじ締めゆるみなどによるECFエラーが発生する事例があります。		 制御端子配列をご確認ください。
RS-485通信オプション基板内蔵 RS-485通信ポートを標準搭載しています。
2重定格　HND仕様/HHD仕様 FRENIC-Aceシリーズは2重定格仕様に対応します。
過負荷耐量　　HND仕様： 120% 1min
HHD仕様：150% 1min、200% 0.5s
インバータパラメータ設定（F80）にて変更が可能です。
カスタマイズロジック機能 FRENIC-Ace：デジタル＆アナログ　全55種類。200ステップ。
外形寸法 FVR-E9S　互換性 互換性がありません。
互換性を取るアタッチメントをお客様にて御制作ください。
オプション
付属品		 通信・入出力オプション 基板搭載時はアダプターが必要です。
他機種オプション流用可能です。		 ～15kW：OPC-E2-ADP1
18.5kW～22kW：OPC-E2-ADP2
制御端子台オプション 標準搭載の制御端子台基板を取り外して設置が可能です。 30ABC、EN端子については端子台基板ではなく、制御基板側に端子台があります
タッチパネル TP-E2：標準装備（FRENIC-Ace専用品）
TP-A1-E2C ：液晶画面付き（FRENIC-Ace専用オプション）
TP-E1U：USB接続によるPC接続可能（FRENIC-Mini、Ace、MEGA　共通オプション）
ケーブルはカテゴリ5以上のLANストレートケーブルです。
FVR-E11S以前は専用ケーブルであり、互換性はありません。		 CB-□S　（□=1,3,5：数字はケーブル長[m]）
直流リアクトル モデルチェンジによる変更はありません。
旧機種付属の直流リアクトルを流用できます。ただし、10年程度を目安に交換を推奨します。
機能コードパラメータ設定 当て止め機能 2017年10月以降の生産分から対応しています。
トップランナーモータへの対応 機能コード：P99にてトップランナーモータの選択が可能です。
RS-485通信での機能充実 RS-485通信において、インバータが受け付ける周波数・運転指令の指令元ポートの定義を入れ替えることが可能です。

置き換えインバータの形式をクリックすると外形図がみられます。

3相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR0.1E9S-2 FRN0.1E2S-2J 無し 必要
FVR0.2E9S-2 FRN0.2E2S-2J 無し 必要
FVR0.4E9S-2 FRN0.4E2S-2J 無し 必要
FVR0.75E9S-2 FRN0.75E2S-2J 無し 必要
FVR1.5E9S-2 FRN1.5E2S-2J 無し 必要
FVR2.2E9S-2 FRN2.2E2S-2J 無し 必要
FVR3.7E9S-2 FRN3.7E2S-2J 無し 必要
3相　400V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR0.4E9S-4 FRN0.4E2S-4J 無し 必要
FVR0.75E9S-4 FRN0.75E2S-4J 無し 必要
FVR1.5E9S-4 FRN1.5E2S-4J 無し 必要
FVR2.2E9S-4 FRN2.2E2S-4J 無し 必要
FVR3.7E9S-4 FRN3.7E2S-4J 無し 必要
単相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR0.1E9S-7 FRN0.1E2S-7J 無し 必要
FVR0.2E9S-7 FRN0.2E2S-7J 無し 必要
FVR0.4E9S-7 FRN0.4E2S-7J 無し 必要
FVR0.75E9S-7 FRN0.75E2S-7J 無し 必要
単相　100V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR0.1E9S-6 FRN0.1C2S-6J（FRENIC-Miniで代用） 無し 必要
FVR0.2E9S-6 FRN0.2C2S-6J（FRENIC-Miniで代用） 無し 必要
FVR0.4E9S-6 FRN0.4C2S-6J（FRENIC-Miniで代用） 無し 必要
FVR0.75E9S-6 FRN0.75C2S-6J（FRENIC-Miniで代用） 無し 必要

FRENIC-Ace置換え資料

既設インバータ 資料名称
FVR-E9S FRENIC-Ace ユーザーズマニュアル（付録）

FRENIC-Ace本体　資料一覧

資料分類 資料名称
カタログ FRENIC-Ace カタログ
取扱説明書 FRENIC-Ace 取扱説明書
FRENIC-Ace 互換性アタッチメント取扱説明書
FRENIC-Ace レール取付ベース取扱説明書
FRENIC-Multi/Ace/MEGA/Eco PB-F1/E1 外部冷却用アタッチメント 取付説明書 【和英併記】
ユーザーズマニュアル FRENIC-Ace ユーザーズマニュアル
その他資料 インバータのプレミアム効率モータに関する設定値一覧
（HND仕様）のGNP1型モータに関する設定値一覧
GNP1 型モータに関する設定値一覧
オプションカード FRENIC-Ace OPC-PDP3 取扱説明書 （和英併記）
FRENIC-Ace OPC-E2-PG 取扱説明書
FRENIC-Ace OPC-E2-PG3 取扱説明書
FRENIC-Ace OPC-DIO 取扱説明書
FRENIC-Ace OPC-AIO 取扱説明書
FRENIC-Ace OPC-DEV 取扱説明書
FRENIC-Ace OPC-CCL 取扱説明書
FRENIC-Ace OPC-E2-RS 取扱説明書
FRENIC-Ace OPC-COP2 取扱説明書（和英併記）
FRENIC-Ace OPC-E2-ADP1 取扱説明書
FRENIC-Ace OPC-E2-ADP2,OPC-E2-ADP3 取扱説明書

生産終了品　資料一覧

資料分類 資料名称
FVR-E9S FVR-E9S 取扱説明書

FVR-E9S

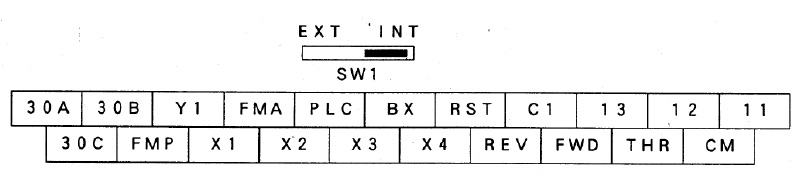

FVR-E9S 制御端子配列

FRENIC-Ace標準

FRENIC-Ace標準 制御端子配列

端子記号相違点（置き換え端子記号）

区分 FVR-E9S FRENIC-Ace
端子記号 端子名称 端子記号 端子名称
アナログ入力 13 周波数設定器用電源 13 可変抵抗器用電源
12 設定電圧入力 12 アナログ設定電圧入力
C1 設定用電流入力 C1 アナログ設定用電流入力（C1機能）
- スライドスイッチ SW3=「C1」（工場出荷状態）
スライドスイッチ SW4=「AI」（工場出荷状態）
11 周波数設定用コモン 11 アナログコモン
デジタル入力 X1 デジタル入力1/UP制御 X1 デジタル入力1
X2 デジタル入力2/DOWN制御 X2 デジタル入力2
X3 デジタル入力3 X3 デジタル入力3
X4 機能拡張用入力 F43=
0：第二加減速時間選択（RT1）
1：多段周波数選択（X4）
2：第二基底周波数選択（VF2）
3：自己保持選択（HLD）		 X4 端子【X1】〜【X5】（機能選択）E01〜E05=
4：加減速時間選択（RT1）
2：多段周波数選択（X4）
12：モータ選択（VF2）
6：自己保持選択（HLD）
RST 異常リセット X5 デジタル入力5/パルス列入力
BX フリーラン指令 X4 デジタル入力4
THR 外部アラーム 【X1】〜【X5】 端子【X1】〜【X5】（機能選択）
E01〜E05=9『THR』
- - 【EN1】
【EN2】		 イネーブル入力
（短絡片を接続したまま使用）
PLC PLC端子 PLC プログラマブルコントローラ信号電源
CM 制御入力コモン（11と同電位） CM デジタルコモン
アナログ出力・パルス出力 FMA アナログモニタ FM アナログモニタ（FMV機能/FMI機能）
11 アナログコモン端子 スライドスイッチ SW5=「FMV」（工場出荷状態）
FMP 周波数モニタ パルスモニタ（FMP機能）
スライドスイッチ SW5=「FMV」
CM 制御入力コモン（11と同電位） CM アナログコモン端子
トランジスタ出力 Y1 オープンコレクタ出力 Y1 トランジスタ出力1
- - Y2 トランジスタ出力2
CM 制御入力コモン（11と同電位） CM トランジスタ出力コモン
接点出力 30A/B/C 一括アラーム出力 30A/B/C 一括アラーム出力
通信 - - タッチパネル接続用 RJ-45コネクタ タッチパネル接続用 RJ-45コネクタ
RS-485 通信ポート1
- - RS-485 通信用 RJ-45コネクタ RS-485 通信ポート2

FVR-E11Sから置き換え

大項目 小項目 詳細 備考
仕様
（FRENIC-Aceからの新機能）		 標準で機能安全規格対応
EN端子（EN1/EN2）
（ECFエラー）		 工場出荷状態：PLC端子と短絡片で接続（ショート）されています。
配線時に取り外してしまったり、ねじ締めゆるみなどによるECFエラーが発生する事例があります。		 制御端子配列をご確認ください。
RS-485通信オプション基板内蔵 RS-485通信ポートを標準搭載しています。
2重定格　HND仕様/HHD仕様 FRENIC-Aceシリーズは2重定格仕様に対応します。
過負荷耐量　　HND仕様： 120% 1min
HHD仕様：150% 1min、200% 0.5s
インバータパラメータ設定（F80）にて変更が可能です。
カスタマイズロジック機能 FRENIC-Ace：デジタル＆アナログ　全55種類。200ステップ。
外形寸法 FVR-E11S　互換性 外形寸法互換性があります（3相・3.7kW、単相0.75kW以上以外は取付互換あり）。
オプション
付属品		 通信・入出力オプション 基板搭載時はアダプターが必要です。
他機種オプション流用可能です。		 ～15kW：OPC-E2-ADP1
18.5kW～22kW：OPC-E2-ADP2
制御端子台オプション 標準搭載の制御端子台基板を取り外して設置が可能です。 30ABC、EN端子については端子台基板ではなく、制御基板側に端子台があります
タッチパネル TP-E2：標準装備（FRENIC-Ace専用品）
TP-A1-E2C ：液晶画面付き（FRENIC-Ace専用オプション）
TP-E1U：USB接続によるPC接続可能（FRENIC-Mini、Ace、MEGA　共通オプション）
ケーブルはカテゴリ5以上のLANストレートケーブルです。
FVR-E11S以前は専用ケーブルであり、互換性はありません。		 CB-□S　（□=1,3,5：数字はケーブル長[m]）
直流リアクトル モデルチェンジによる変更はありません。
旧機種付属の直流リアクトルを流用できます。ただし、10年程度を目安に交換を推奨します。
機能コードパラメータ設定 当て止め機能 2017年10月以降の生産分から対応しています。
トップランナーモータへの対応 機能コード：P99にてトップランナーモータの選択が可能です。
RS-485通信での機能充実 RS-485通信において、インバータが受け付ける周波数・運転指令の指令元ポートの定義を入れ替えることが可能です。

置き換えインバータの形式をクリックすると外形図がみられます。

3相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR0.1E11S-2 FRN0.1E2S-2J 有り※ 不要
FVR0.2E11S-2 FRN0.2E2S-2J 有り※ 不要
FVR0.4E11S-2 FRN0.4E2S-2J 有り※ 不要
FVR0.75E11S-2 FRN0.75E2S-2J 有り※ 不要
FVR1.5E11S-2 FRN1.5E2S-2J 有り 不要
FVR2.2E11S-2 FRN2.2E2S-2J 有り 不要
FVR3.7E11S-2 FRN3.7E2S-2J 無し 必要
FVR5.5E11S-2 FRN5.5E2S-2J 有り 不要
FVR7.5E11S-2 FRN7.5E2S-2J 有り 不要

※

E2Sの穴は対角2箇所のみ

3相　400V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR0.4E11S-4 FRN0.4E2S-4J 有り 不要
FVR0.75E11S-4 FRN0.75E2S-4J 有り 不要
FVR1.5E11S-4 FRN1.5E2S-4J 有り 不要
FVR2.2E11S-4 FRN2.2E2S-4J 有り 不要
FVR3.7E11S-4 FRN3.7E2S-4J 無し 必要
FVR5.5E11S-4 FRN5.5E2S-4J 有り 不要
FVR7.5E11S-4 FRN7.5E2S-4J 有り 不要
単相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FVR0.1E11S-7 FRN0.1E2S-7J 有り※ 不要
FVR0.2E11S-7 FRN0.2E2S-7J 有り※ 不要
FVR0.4E11S-7 FRN0.4E2S-7J 有り※ 不要
FVR0.75E11S-7 FRN0.75E2S-7J 無し 必要
FVR1.5E11S-7 FRN1.5E2S-7J 無し 必要
FVR2.2E11S-7 FRN2.2E2S-7J 無し 必要

※

E2Sの穴は対角2箇所のみ

FRENIC-Ace置換え資料

既設インバータ 資料名称
FVR-E11S FRENIC-Ace ユーザーズマニュアル（付録）

FRENIC-Ace本体　資料一覧

資料分類 資料名称
カタログ FRENIC-Ace カタログ
取扱説明書 FRENIC-Ace 取扱説明書
FRENIC-Ace 互換性アタッチメント取扱説明書
FRENIC-Ace レール取付ベース取扱説明書
FRENIC-Multi/Ace/MEGA/Eco PB-F1/E1 外部冷却用アタッチメント 取付説明書 【和英併記】
ユーザーズマニュアル FRENIC-Ace ユーザーズマニュアル
その他資料 インバータのプレミアム効率モータに関する設定値一覧
（HND仕様）のGNP1型モータに関する設定値一覧
GNP1 型モータに関する設定値一覧
オプションカード FRENIC-Ace OPC-PDP3 取扱説明書 （和英併記）
FRENIC-Ace OPC-E2-PG 取扱説明書
FRENIC-Ace OPC-E2-PG3 取扱説明書
FRENIC-Ace OPC-DIO 取扱説明書
FRENIC-Ace OPC-AIO 取扱説明書
FRENIC-Ace OPC-DEV 取扱説明書
FRENIC-Ace OPC-CCL 取扱説明書
FRENIC-Ace OPC-E2-RS 取扱説明書
FRENIC-Ace OPC-COP2 取扱説明書（和英併記）
FRENIC-Ace OPC-E2-ADP1 取扱説明書
FRENIC-Ace OPC-E2-ADP2,OPC-E2-ADP3 取扱説明書

生産終了品　資料一覧

資料分類資料名称
FVR-E11S FVR-E11S 取扱説明書
FRENIC5000G11S/P11S,FVR-E11S 技術資料（FVR-E11S）

FVR-E11S

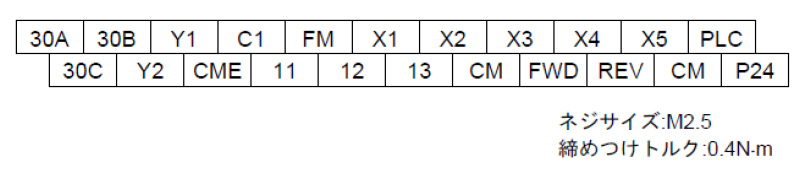

FVR-E11S 制御端子配列

FRENIC-Ace標準

FRENIC-Ace標準 制御端子配列

端子記号相違点（置き換え端子記号）

区分 FVR-E9S FRENIC-Ace
端子記号 端子名称 端子記号 端子名称
アナログ入力 12 周波数設定電圧入力 12 アナログ設定電圧入力
C1 周波数設定電流入力 C1 アナログ設定用電流入力（C1機能）
- スライドスイッチ SW3=「C1」（工場出荷状態）
スライドスイッチ SW4=「AI」（工場出荷状態）
デジタル入力 X5 デジタル入力5 X5 デジタル入力5/パルス列入力
- - 【EN1】
【EN2】		 イネーブル入力
（短絡片を接続したまま使用）
PLC PLC信号電源 PLC プログラマブルコントローラ信号電源
CM デジタルコモン CM デジタルコモン
アナログ出力・パルス出力 FM アナログモニタ FM アナログモニタ（FMV機能/FMI機能）
スライドスイッチ SW5=「FMV」（工場出荷状態）
FMP 周波数モニタ パルスモニタ（FMP機能）
スライドスイッチ SW5=「FMV」
CM デジタルコモン CM アナログコモン端子
トランジスタ出力 CME トランジスタコモン（CM,11と絶縁） Y1 トランジスタ出力コモン
P24 トランジスタ出力電源 - -
CM
CME		 デジタルコモン（CM,11を短絡して使用） - -
通信 タッチパネル接続用コネクタ タッチパネル接続用コネクタ
RS-485 通信ポート		 タッチパネル接続用 RJ-45コネクタ タッチパネル接続用 RJ-45コネクタ
RS-485 通信ポート1
- - RS-485 通信用 RJ-45コネクタ RS-485 通信ポート2

FRENIC-Multiから置き換え

大項目 小項目 詳細 備考
仕様
（FRENIC-Aceからの新機能）		 標準で機能安全規格対応（FRENIC-Multiは受注生産オプション）
EN端子（EN1/EN2）
（ECFエラー）		 工場出荷状態：PLC端子と短絡片で接続（ショート）されています。
配線時に取り外してしまったり、ねじ締めゆるみなどによるECFエラーが発生する事例があります。		 制御端子配列をご確認ください。
FRENIC-Multiセーフティ対応機種　：　FRN〇〇E1S-□＃SF1
制御基板がセーフティ対応専用基板を使用しています。
RS-485通信オプション基板内蔵 RS-485通信ポートを標準搭載しています。
2重定格　HND仕様/HHD仕様 FRENIC-Aceシリーズは2重定格仕様に対応します。
過負荷耐量　　HND仕様： 120% 1min
HHD仕様：150% 1min、200% 0.5s
インバータパラメータ設定（F80）にて変更が可能です。
カスタマイズロジック機能 デジタル＆アナログ　全55種類。200ステップ。
外形寸法 FRENIC-Multi　互換性 小容量帯は寸法互換がないためアタッチメントを用意しております。
アタッチメントは盤面側、インバータ側の2個セット板金です。		 MA-E2-0.75
MA-E2-3.7
オプション
付属品		 通信・入出力オプション（基板搭載時はアダプターが必須）他機種オプション流用可能です。
しかし、FRENIC-Multiで使用していたオプションカードは適用できません。		 OPC-E1-DEV　⇒　OPC-DEV
OPC-E1-CCL　⇒　OPC-CCL
OPC-E1-PDP　⇒　OPC-PDP3
Multi無し　⇒　OPC-COP
OPC-E1-DIO　⇒　OPC-DIO
Multi無し　⇒　OPC-AIO		 ～15kW：OPC-E2-ADP1
18.5kW～22kW：OPC-E2-ADP2
制御端子台オプション
標準搭載の制御端子台基板を取り外して設置が可能です		 標準の端子台基板にある制御端子は,下記オプションに全て同じ端子があります。
OPC-E1-RS　⇒　OPC-E2-RS
OPC-E1-PG　⇒　OPC-E2-PG
OPC-E1-PG3　⇒　OPC-E2-PG3
OPC-E1-SY　⇒　OPC-E2-PG		 30ABC、EN端子については端子台基板ではなく、制御基板側に端子台があります
タッチパネル TP-E2：標準装備（FRENIC-Ace専用品）
TP-A1-E2C ：液晶画面付き（FRENIC-Ace専用オプション）
TP-E1U：USB接続によるPC接続可能（FRENIC-Mini、Ace、MEGA　共通オプション）
FRENIC-Multiの多機能タッチパネル（TP-G1　オプション）は流用できません。
ケーブルはカテゴリ5以上のLANストレートケーブルです。 CB-□S　（□=1,3,5：数字はケーブル長[m]）
直流リアクトル モデルチェンジによる変更はありません。
旧機種付属の直流リアクトルを流用できます。ただし、10年程度を目安に交換を推奨します。
機能コードパラメータ設定 当て止め機能 FRENIC-Multi標準搭載ですが、FRENIC-Aceは2017年10月以降の生産分から対応しています。
トップランナーモータへの対応 機能コード：P99にてトップランナーモータの選択が可能です。
FRENIC-Multi（RS-485／フィールドバス）置換え対応 FRENIC-MultiシリーズをRS-485・フィールドバス通信経由で使用されているシステムの置換え時に、インバータへの機能コードアクセスにおいてデータフォーマット整合や機能コードの読み替えを自動的に行うことが可能です。
RS-485通信での機能充実 RS-485通信において、インバータが受け付ける周波数・運転指令の指令元ポートの定義を入れ替えることが可能です。

置き換えインバータの形式をクリックすると外形図がみられます。

標準形

3相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1S-2J FRN0.1E2S-2J 無し MA-E2-0.75
FRN0.2E1S-2J FRN0.2E2S-2J 無し MA-E2-0.75
FRN0.4E1S-2J FRN0.4E2S-2J 無し MA-E2-0.75
FRN0.75E1S-2J FRN0.75E2S-2J 無し MA-E2-0.75
FRN1.5E1S-2J FRN1.5E2S-2J 有り 不要
FRN2.2E1S-2J FRN2.2E2S-2J 有り 不要
FRN3.7E1S-2J FRN3.7E2S-2J 無し MA-E2-3.7
FRN5.5E1S-2J FRN5.5E2S-2J 有り 不要
FRN7.5E1S-2J FRN7.5E2S-2J 有り 不要
FRN11E1S-2J FRN11E2S-2J 有り 不要
FRN15E1S-2J FRN15E2S-2J 有り 不要
3相　400V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.4E1S-4J FRN0.4E2S-4J 有り 不要
FRN0.75E1S-4J FRN0.75E2S-4J 有り 不要
FRN1.5E1S-4J FRN1.5E2S-4J 有り 不要
FRN2.2E1S-4J FRN2.2E2S-4J 有り 不要
FRN3.7E1S-4J FRN3.7E2S-4J 無し MA-E2-3.7
FRN5.5E1S-4J FRN5.5E2S-4J 有り 不要
FRN7.5E1S-4J FRN7.5E2S-4J 有り 不要
FRN11E1S-4J FRN11E2S-4J 有り 不要
FRN15E1S-4J FRN15E2S-4J 有り 不要
単相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1S-7J FRN0.1E2S-7J 無し MA-E2-0.75
FRN0.2E1S-7J FRN0.2E2S-7J 無し MA-E2-0.75
FRN0.4E1S-7J FRN0.4E2S-7J 無し MA-E2-0.75
FRN0.75E1S-7J FRN0.75E2S-7J 無し MA-E2-0.75
FRN1.5E1S-7J FRN1.5E2S-7J 無し 必要
FRN2.2E1S-7J FRN2.2E2S-7J 無し MA-E2-3.7

EMCフィルタ内蔵形

3相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1E-2J FRN0.1E2E-2J 無し MA-E2-0.75
FRN0.2E1E-2J FRN0.2E2E-2J 無し MA-E2-0.75
FRN0.4E1E-2J FRN0.4E2E-2J 無し MA-E2-0.75
FRN0.75E1E-2J FRN0.75E2E-2J 無し MA-E2-0.75
FRN1.5E1E-2J FRN1.5E2E-2J 無し MA-E2-3.7
FRN2.2E1E-2J FRN2.2E2E-2J 無し MA-E2-3.7
FRN3.7E1E-2J FRN3.7E2E-2J 無し MA-E2-3.7
FRN5.5E1E-2J FRN5.5E2E-2J 有り 不要
FRN7.5E1E-2J FRN7.5E2E-2J 有り 不要
FRN11E1E-2J FRN11E2E-2J 有り 不要
FRN15E1E-2J FRN15E2E-2J 有り 不要
3相　400V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.4E1E-4J FRN0.4E2E-4J 有り 不要
FRN0.75E1E-4J FRN0.75E2E-4J 有り 不要
FRN1.5E1E-4J FRN1.5E2E-4J 無し MA-E2-3.7
FRN2.2E1E-4J FRN2.2E2E-4J 無し MA-E2-3.7
FRN3.7E1E-4J FRN3.7E2E-4J 無し MA-E2-3.7
FRN5.5E1E-4J FRN5.5E2E-4J 有り 不要
FRN7.5E1E-4J FRN7.5E2E-4J 有り 不要
FRN11E1E-4J FRN11E2E-4J 有り 不要
FRN15E1E-4J FRN15E2E-4J 有り 不要
単相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1E-7J FRN0.1E2E-7J 無し MA-E2-0.75
FRN0.2E1E-7J FRN0.2E2E-7J 無し MA-E2-0.75
FRN0.4E1E-7J FRN0.4E2E-7J 無し MA-E2-0.75
FRN0.75E1E-7J FRN0.75E2E-7J 無し 必要
FRN1.5E1E-7J FRN1.5E2E-7J 無し MA-E2-3.7
FRN2.2E1E-7J FRN2.2E2E-7J 無し MA-E2-3.7

RS-485通信基板内蔵形 形式末尾"12"

3相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1S-2J12 FRN0.1E2S-2J 無し MA-E2-0.75
FRN0.2E1S-2J12 FRN0.2E2S-2J 無し MA-E2-0.75
FRN0.4E1S-2J12 FRN0.4E2S-2J 無し MA-E2-0.75
FRN0.75E1S-2J12 FRN0.75E2S-2J 無し MA-E2-0.75
FRN1.5E1S-2J12 FRN1.5E2S-2J 無し MA-E2-3.7
FRN2.2E1S-2J12 FRN2.2E2S-2J 無し MA-E2-3.7
FRN3.7E1S-2J12 FRN3.7E2S-2J 無し MA-E2-3.7
FRN5.5E1S-2J12 FRN5.5E2S-2J 有り 不要
FRN7.5E1S-2J12 FRN7.5E2S-2J 有り 不要
FRN11E1S-2J12 FRN11E2S-2J 有り 不要
FRN15E1S-2J12 FRN15E2E-2J 有り 不要
3相　400V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.4E1S-4J12 FRN0.4E2S-4J 有り 不要
FRN0.75E1S-4J12 FRN0.75E2S-4J 有り 不要
FRN1.5E1S-4J12 FRN1.5E2S-4J 有り 不要
FRN2.2E1S-4J12 FRN2.2E2S-4J 有り 不要
FRN3.7E1S-4J12 FRN3.7E2S-4J 無し MA-E2-3.7
FRN5.5E1S-4J12 FRN5.5E2S-4J 有り 不要
FRN7.5E1S-4J12 FRN7.5E2S-4J 有り 不要
FRN11E1S-4J12 FRN11E2S-4J 有り 不要
FRN15E1S-4J12 FRN15E2S-4J 有り 不要
単相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1S-7J12 FRN0.1E2S-7J 無し MA-E2-0.75
FRN0.2E1S-7J12 FRN0.2E2S-7J 無し MA-E2-0.75
FRN0.4E1S-7J12 FRN0.4E2S-7J 無し MA-E2-0.75
FRN0.75E1S-7J12 FRN0.75E2S-7J 無し MA-E2-0.75
FRN1.5E1S-7J12 FRN1.5E2S-7J 有り 不要
FRN2.2E1S-7J12 FRN2.2E2S-7J 無し MA-E2-3.7

セーフティ対応形 形式末尾"SF1"

3相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1S-2JSF1 FRN0.1E2S-2J 無し MA-E2-0.75
FRN0.2E1S-2JSF1 FRN0.2E2S-2J 無し MA-E2-0.75
FRN0.4E1S-2JSF1 FRN0.4E2S-2J 無し MA-E2-0.75
FRN0.75E1S-2JSF1 FRN0.75E2S-2J 無し MA-E2-0.75
FRN1.5E1S-2JSF1 FRN1.5E2S-2J 無し MA-E2-3.7
FRN2.2E1S-2JSF1 FRN2.2E2S-2J 無し MA-E2-3.7
FRN3.7E1S-2JSF1 FRN3.7E2S-2J 無し MA-E2-3.7
FRN5.5E1S-2JSF1 FRN5.5E2S-2J 有り 不要
FRN7.5E1S-2JSF1 FRN7.5E2S-2J 有り 不要
FRN11E1S-2JSF1 FRN11E2S-2J 有り 不要
FRN15E1S-2JSF1 FRN15E2E-2J 有り 不要
3相　400V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.4E1S-4JSF1 FRN0.4E2S-4J 有り 不要
FRN0.75E1S-4JSF1 FRN0.75E2S-4J 有り 不要
FRN1.5E1S-4JSF1 FRN1.5E2S-4J 有り 不要
FRN2.2E1S-4JSF1 FRN2.2E2S-4J 有り 不要
FRN3.7E1S-4JSF1 FRN3.7E2S-4J 無し MA-E2-3.7
FRN5.5E1S-4JSF1 FRN5.5E2S-4J 有り 不要
FRN7.5E1S-4JSF1 FRN7.5E2S-4J 有り 不要
FRN11E1S-4JSF1 FRN11E2S-4J 有り 不要
FRN15E1S-4JSF1 FRN15E2S-4J 有り 不要
単相　200V系列
既設インバータ 置換えインバータ 取り付け互換性 置換えアタッチメント
FRN0.1E1S-7JSF1 FRN0.1E2S-7J 無し MA-E2-0.75
FRN0.2E1S-7JSF1 FRN0.2E2S-7J 無し MA-E2-0.75
FRN0.4E1S-7JSF1 FRN0.4E2S-7J 無し MA-E2-0.75
FRN0.75E1S-7JSF1 FRN0.75E2S-7J 無し MA-E2-0.75
FRN1.5E1S-7JSF1 FRN1.5E2S-7J 有り 不要
FRN2.2E1S-7JSF1 FRN2.2E2S-7J 無し MA-E2-3.7

FRENIC-Ace置換え資料

既設インバータ 資料名称
FRENIC-Multi FRENIC-Ace ユーザーズマニュアル（付録）

FRENIC-Ace本体　資料一覧

資料分類 資料名称
カタログ FRENIC-Ace カタログ
取扱説明書 FRENIC-Ace 取扱説明書
FRENIC-Ace 互換性アタッチメント取扱説明書
FRENIC-Ace レール取付ベース取扱説明書
FRENIC-Multi/Ace/MEGA/Eco PB-F1/E1 外部冷却用アタッチメント 取付説明書 【和英併記】
ユーザーズマニュアル FRENIC-Ace ユーザーズマニュアル
その他資料 インバータのプレミアム効率モータに関する設定値一覧
（HND仕様）のGNP1型モータに関する設定値一覧
GNP1 型モータに関する設定値一覧
オプションカード FRENIC-Ace OPC-PDP3 取扱説明書 （和英併記）
FRENIC-Ace OPC-E2-PG 取扱説明書
FRENIC-Ace OPC-E2-PG3 取扱説明書
FRENIC-Ace OPC-DIO 取扱説明書
FRENIC-Ace OPC-AIO 取扱説明書
FRENIC-Ace OPC-DEV 取扱説明書
FRENIC-Ace OPC-CCL 取扱説明書
FRENIC-Ace OPC-E2-RS 取扱説明書
FRENIC-Ace OPC-COP2 取扱説明書（和英併記）
FRENIC-Ace OPC-E2-ADP1 取扱説明書
FRENIC-Ace OPC-E2-ADP2,OPC-E2-ADP3 取扱説明書

生産終了品　資料一覧

資料分類 資料名称
FRENIC-Multi（FRN-E1） FRENIC-Multi 取扱説明書
FRENIC-Multi ユーザーズマニュアル

FRENIC-Multi

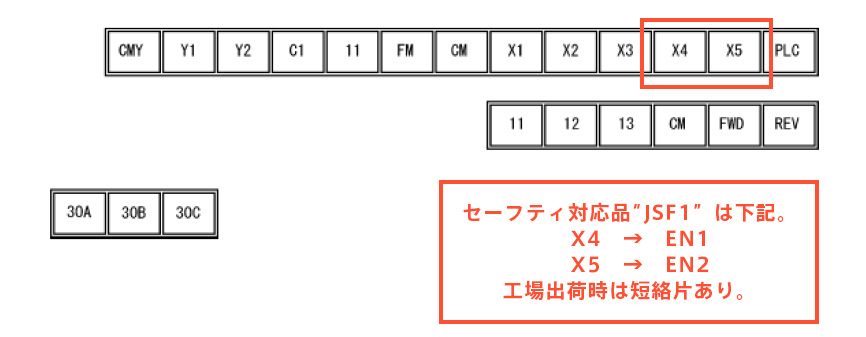

FRENIC-Multi 制御端子配列

FRENIC-Ace標準

FRENIC-Ace標準 制御端子配列

端子記号相違点（置き換え端子記号）

区分 FVR-E9S FRENIC-Ace
端子記号 端子名称 端子記号 端子名称
デジタル入力 X5 デジタル入力5 X5 デジタル入力5/パルス列入力
- - 【EN1】
【EN2】		 イネーブル入力
（短絡片を接続したまま使用）
アナログ出力・パルス出力 FM アナログモニタ（FMA 機能） FM アナログモニタ（FMV機能/FMI機能）
11 アナログコモン（CM,CMYと絶縁） 11 アナログコモン端子
トランジスタ出力 CMY トランジスタ出力コモン（CM,11と絶縁） CMY トランジスタ出力コモン
通信 RJ-485 通信用 RJ-45コネクタ（タッチパネル接続用） RS-485 通信用 RJ-45コネクタ（タッチパネル接続用） タッチパネル接続用 RJ-45コネクタ タッチパネル接続用 RJ-45コネクタ
RS-485 通信ポート1
- - RS-485 通信用 RJ-45コネクタ RS-485 通信ポート2

この製品に関するお問い合わせ

カタログ請求・製品購入

価格、納期についてのお問い合わせやカタログ請求は当社営業または代理店にお問い合わせください。

技術相談窓口

導入前の製品の技術的なご質問も、電話、メールでお受けしております。

TEL

0120-128-220（フリーダイヤル）

受付時間

平日（月〜金曜日）AM9:00～PM7:00
土・日・祝日 AM9:00～PM5:00
（春季・夏季・年末年始の弊社休業日を除く）

アフターサービス

製品に不都合が生じた場合は、お近くの拠点にお問い合わせください。

コラム

コラム
インバータとコンバータ

2019年7月12日

コラム
インバータの仕組み？

2019年7月12日

コラム
インバータとは？

2019年7月12日

コラム
インバータ

2019年7月12日

関連情報

FRENIC-VG
FRENIC-MEGA（G2）
FRENIC-Ace（E3）
FRENIC-Ace
FRENIC-Mini
FRENIC-HVAC
FRENIC-Lift (LM3)
FRENIC-HF
