生産終了品
FRENIC-MEGA（FRN-G2）シリーズ（HND仕様）へ置き換え

FRENIC5000P9Sから置き換え
FRENIC5000P11Sから置き換え
FRENIC-Ecoから置き換え

FRENIC5000P9Sから置き換え

大項目	小項目	詳細	備考
機種/容量/仕様	HHD仕様/ HND仕様の違い	FRENIC-MEGA(G2)は2重定格です。 FRENIC5000P9SはFRENIC-MEGA(G2) HND仕様へ置き換えが可能です。＜過負荷定格＞ HHD仕様：過負荷；150%-1min, 200%-3.0s HND仕様：過負荷；120%-1min ＜連続定格＞ HHD仕様に比べてHND仕様の定格電流が大きくなることで、1ランクアップのモータを駆動できます（定格値は取扱説明書参照）。	ファン、ポンプなどの一定速運転用途に適しています（減速はモータをフリーラン状態など）。
機種/容量/仕様	インバータ容量/ 仕様選定	既設インバータに対して1容量下げて（HND仕様）対応できます。	下記の機能コードにて切り替え設定を実施。 F80　；　"0"（工場出荷値：HHD仕様）　→　"1"（HND仕様） P02　；　適用モータ容量を1ランクアップさせる H03　；　モータ定数の初期化
外形	外形寸法	容量によっては同一外形（取り付け互換あり）ですが、一部容量で異なります。詳細は、ユーザーズマニュアルでご確認ください。
外形	置換えアタッチメント	FRENIC5000P9SからFRENIC-MEGA(G2)への置き換えアタッチメントはありません。互換性を取るアタッチメントをお客様にて御制作ください。
オプション付属品	インバータに付属する直流リアクトル	旧機種付属の直流リアクトルを流用できますが置き換えを推奨します。注：適用モータが75kW以上のFRENIC-MEGA(G2)に関しては、直流リアクトルを付属しておりません。別途、購入が必要です。
	キーパッド（タッチパネル）	旧機種とFRENIC-MEGA(G2)とは異なるタッチパネルとなるため、流用できません。	FRENIC5000P9S：液晶+7SEG　タッチパネル FRENIC-MEGA(G2)：7SEG　キーパッド（液晶+7SEGはオプション販売）
	キーパッド（タッチパネル）延長ケーブル	旧機種は専用ケーブルとなります。FRENIC-MEGA(G2)用の延長ケーブルをご用意ください。（CB-□S：□はケーブル長[m]。□=1/3/5））	FRENIC-MEGA(G2)のキーパッド延長ケーブルはカテゴリ5以上のLANケーブルであれば、市販のものでも通信可能。
	各種オプションカード	FRNIC-MEGA(G2)用に新規購入が必要です。

置き換えインバータの形式をクリックすると外形図がみられます。

FRENIC5000P9S → FRENIC-MEGA(G2) 【200V系列】

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN5.5P9S-2	FRN5.5G2S-2J	有り	不要
FRN7.5P9S-2	FRN5.5G2S-2J（HND仕様）	有り	不要
FRN11P9S-2	FRN7.5G2S-2J（HND仕様）	有り	不要
FRN15P9S-2	FRN11G2S-2J（HND仕様）	無し	MA-F1-15流用可
FRN18.5P9S-2	FRN15G2S-2J（HND仕様）	有り	不要
FRN22P9S-2	FRN18.5G2S-2J（HND仕様）	有り	不要
FRN30P9S-2	FRN22G2S-2J（HND仕様）	無し	MA-F1-30流用可
FRN37P9S-2	FRN30G2S-2J（HND仕様）	有り	不要
FRN45P9S-2	FRN37G2S-2J（HND仕様）	無し	必要（注）
FRN55P9S-2	FRN45G2S-2J（HND仕様）	無し	アタッチメント図面
FRN75P9S-2	FRN55G2S-2J（HND仕様）	無し	必要（注）
FRN90P9S-2	FRN75G2S-2J（HND仕様）	無し	必要（注）
FRN110P9S-2	FRN90G2S-2J（HND仕様）	無し	必要（注）

注: 互換性無しの場合は、互換性を取るアタッチメントをお客様にて御制作ください

FRENIC5000P9S → FRENIC-MEGA(G2) 【400V系列】

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN5.5P9S-4	FRN5.5G2S-4J	有り	不要
FRN7.5P9S-4	FRN5.5G2S-4J（HND仕様）	有り	不要
FRN11P9S-4	FRN7.5G2S-4J（HND仕様）	有り	不要
FRN15P9S-4	FRN11G2S-4J（HND仕様）	無し	MA-F1-15流用可
FRN18.5P9S-4	FRN15G2S-4J（HND仕様）	有り	不要
FRN22P9S-4	FRN18.5G2S-4J（HND仕様）	有り	不要
FRN30P9S-4	FRN22G2S-4J（HND仕様）	無し	MA-F1-30流用可
FRN37P9S-4	FRN30G2S-4J（HND仕様）	有り	不要
FRN45P9S-4	FRN37G2S-4J（HND仕様）	無し	必要（注）
FRN55P9S-4	FRN45G2S-4J（HND仕様）	無し	必要（注）
FRN75P9S-4	FRN55G2S-4J（HND仕様）	有り	不要
FRN90P9S-4	FRN75G2S-4J（HND仕様）	無し	必要（注）
FRN110P9S-4	FRN90G2S-4J（HND仕様）	有り	不要
FRN132P9S-4	FRN110G2S-4J（HND仕様）	有り	不要
FRN160P9S-4	FRN132G2S-4J（HND仕様）	有り	不要
FRN200P9S-4	FRN160G2S-4J（HND仕様）	有り	不要
FRN220P9S-4	FRN200G2S-4J（HND仕様）	無し	必要（注）
FRN280P9S-4	FRN220G2S-4J（HND仕様）	無し	必要（注）

注: 互換性無しの場合は、互換性を取るアタッチメントをお客様にて御制作ください

FRENIC-MEGA本体　資料一覧

資料分類	資料名称
カタログ	FRENIC-MEGA(G2) カタログ
取扱説明書	FRENIC-MEGA(G2) 取扱説明書
取扱説明書	FRENIC-MEGA(G2) 取扱説明書(詳細版）
ユーザーズマニュアル	FRENIC-MEGA(G2)ユーザーズマニュアル

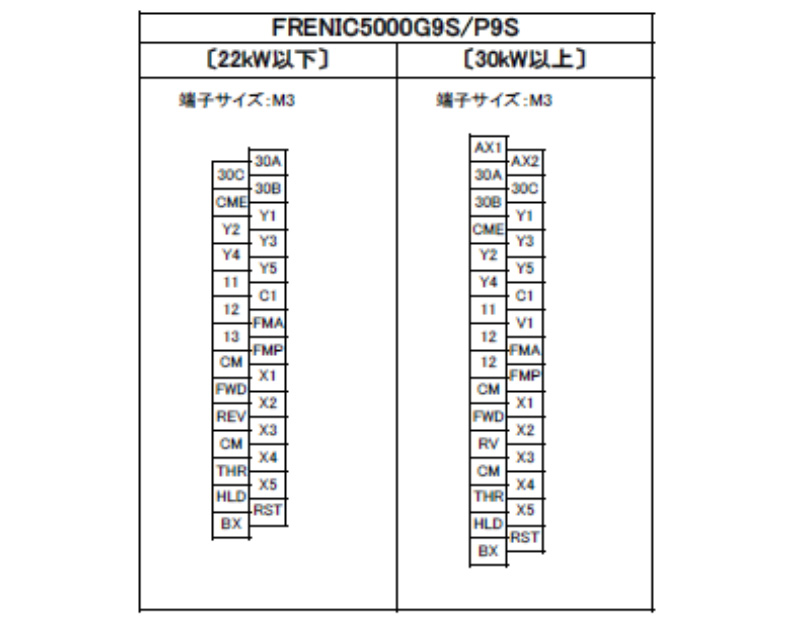

FRENIC5000P9S

拡大表示

端子記号相違点（置き換え端子記号）

区分	FRENIC5000G9S		FRENIC-MEGA(G2)
区分	端子記号	端子名称	端子記号	端子名称
デジタル入力	HLD	自己保持選択	X1〜X9、FWD、REV『HLD』	自己保持選択
	BX	フリーラン指令	X1〜X9、FWD、REV『BX』	フリーラン指令
	RST	異常リセット	X1〜X9、FWD、REV『RST』	異常リセット
	THR	外部アラーム	X1〜X9、FWD、REV『THR』	外部アラーム
アナログ出力	FMA	アナログモニタ	FM1	アナログモニタ
トランジスタ入力	Y5	トランジスタ出力5	Y5A、Y5C	汎用リレー出力
トランジスタ入力	CME	トランジスタ出力コモン	CMY	トランジスタ出力コモン
接点出力	AX1、SX2	電源側接触器解放指令（30kW以上）	（Y5A、Y5C）『AX』	AX端子機能

注: 詳細はユーザーズマニュアルをご確認ください

FRENIC5000P11Sから置き換え

大項目	小項目	詳細	備考
機種/容量/仕様	HHD仕様/ HND仕様の違い	FRENIC-MEGA(G2)は2重定格です。 FRENIC5000P11SはFRENIC-MEGA(G2) HND仕様へ置き換えが可能です。＜過負荷定格＞ HHD仕様：過負荷；150%-1min, 200%-3.0s HND仕様：過負荷；120%-1min ＜連続定格＞ HHD仕様に比べてHND仕様の定格電流が大きくなることで、1ランクアップのモータを駆動できます（定格値は取扱説明書参照）。	ファン、ポンプなどの一定速運転用途に適しています（減速はモータをフリーラン状態など）。
機種/容量/仕様	インバータ容量/ 仕様選定	既設インバータに対して1容量下げて（HND仕様）対応できます。	下記の機能コードにて切り替え設定を実施。 F80　；　"0"（工場出荷値：HHD仕様）　→　"1"（HND仕様） P02　；　適用モータ容量を1ランクアップさせる H03　；　モータ定数の初期化
外形	外形寸法	容量によっては同一外形（取り付け互換あり）ですが、一部容量で異なります。詳細は、ユーザーズマニュアルでご確認ください。
外形	置換えアタッチメント	FRENIC5000P11SからFRENIC-MEGA(G2)への置き換えアタッチメントはありません。互換性を取るアタッチメントをお客様にて御制作ください。
オプション付属品	インバータに付属する直流リアクトル	旧機種付属の直流リアクトルを流用できますが置き換えを推奨します。注：適用モータが75kW以上のFRENIC-MEGA(G2)に関しては、直流リアクトルを付属しておりません。別途、購入が必要です。
	キーパッド（タッチパネル）	旧機種とFRENIC-MEGA(G2)とは異なるタッチパネルとなるため、流用できません。	FRENIC5000P11S：液晶+7SEG　タッチパネル FRENIC-MEGA(G2) ：7SEG　キーパッド（液晶+7SEGはオプション販売）
	キーパッド（タッチパネル）延長ケーブル	旧機種は専用ケーブルとなります。FRENIC-MEGA(G2)用の延長ケーブルをご用意ください。（CB-□S：□はケーブル長［m］。□=1/3/5）	FRENIC-MEGA(G2)のキーパッド延長ケーブルはカテゴリ5以上のLANケーブルであれば、市販のものでも通信可能です。
	各種オプションカード	FRNIC-MEGA(G2)用に新規購入が必要です。

置き換えインバータの形式をクリックすると外形図がみられます。

FRENIC5000P11S → FRENIC-MEGA(G2) 【200V系列】

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN5.5P11S-2	FRN5.5G2S-2J	有り	不要
FRN7.5P11S-2	FRN5.5G2S-2J（HND仕様）	有り	不要
FRN11P11S-2	FRN7.5G2S-2J（HND仕様）	有り	不要
FRN15P11S-2	FRN11G2S-2J（HND仕様）	無し	MA-F1-15
FRN18.5P11S-2	FRN15G2S-2J（HND仕様）	有り	不要
FRN22P11S-2	FRN18.5G2S-2J（HND仕様）	有り	不要
FRN30P11S-2	FRN22G2S-2J（HND仕様）	無し	MA-F1-30
FRN37P11S-2	FRN30G2S-2J（HND仕様）	有り	不要
FRN45P11S-2	FRN37G2S-2J（HND仕様）	有り	不要
FRN55P11S-2	FRN45G2S-2J（HND仕様）	有り	不要
FRN75P11S-2	FRN55G2S-2J（HND仕様）	有り	不要
FRN90P11S-2	FRN75G2S-2J（HND仕様）	有り	不要
FRN110P11S-2	FRN90G2S-2J（HND仕様）	有り	不要

注: 互換性無しの場合は、互換性を取るアタッチメントをお客様にて御制作ください

FRENIC5000P11S → FRENIC-MEGA(G2) 【400V系列】

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN5.5P11S-4	FRN5.5G2S-4J	有り	不要
FRN7.5P11S-4	FRN5.5G2S-4J（HND仕様）	有り	不要
FRN11P11S-4	FRN7.5G2S-4J（HND仕様）	有り	不要
FRN15P11S-4	FRN11G2S-4J（HND仕様）	無し	MA-F1-15
FRN18.5P11S-4	FRN15G2S-4J（HND仕様）	有り	不要
FRN22P11S-4	FRN18.5G2S-4J（HND仕様）	有り	不要
FRN30P11S-4	FRN22G2S-4J（HND仕様）	無し	MA-F1-30
FRN37P11S-4	FRN30G2S-4J（HND仕様）	有り	不要
FRN45P11S-4	FRN37G2S-4J（HND仕様）	無し	アタッチメント図面
FRN55P11S-4	FRN45G2S-4J（HND仕様）	無し	アタッチメント図面
FRN75P11S-4	FRN55G2S-4J（HND仕様）	有り	不要
FRN90P11S-4	FRN75G2S-4J（HND仕様）	有り	不要
FRN110P11S-4	FRN90G2S-4J（HND仕様）	有り	不要
FRN132P11S-4	FRN110G2S-4J（HND仕様）	有り	不要
FRN160P11S-4	FRN132G2S-4J（HND仕様）	有り	不要
FRN200P11S-4	FRN160G2S-4J（HND仕様）	有り	不要
FRN220P11S-4	FRN200G2S-4J（HND仕様）	有り	不要
FRN280P11S-4	FRN220G2S-4J（HND仕様）	有り	不要
FRN315P11S-4	-	-	-
FRN355P11S-4	FRN280G2S-4J（HND仕様）	有り	不要
FRN400P11S-4	FRN315G2S-4J（HND仕様）	有り	不要
FRN450P11S-4	FRN355G2S-4J（HND仕様）	有り	不要
FRN500P11S-4	FRN400G2S-4J（HND仕様）	有り	不要
FRN630P11S-4	FRN500G2S-4J（HND仕様）	有り	不要
FRN710P11S-4	FRN630G2S-4J（HND仕様）	有り	不要

注: 互換性無しの場合は、互換性を取るアタッチメントをお客様にて御制作ください

注: 既設盤面への追加加工が必要になります。（詳細は取付要領図を参照下さい。）

FRENIC-MEGA本体　資料一覧

資料分類	資料名称
カタログ	FRENIC-MEGA(G2) カタログ
取扱説明書	FRENIC-MEGA(G2) 取扱説明書
取扱説明書	FRENIC-MEGA(G2) 取扱説明書(詳細版）
ユーザーズマニュアル	FRENIC-MEGA(G2)ユーザーズマニュアル

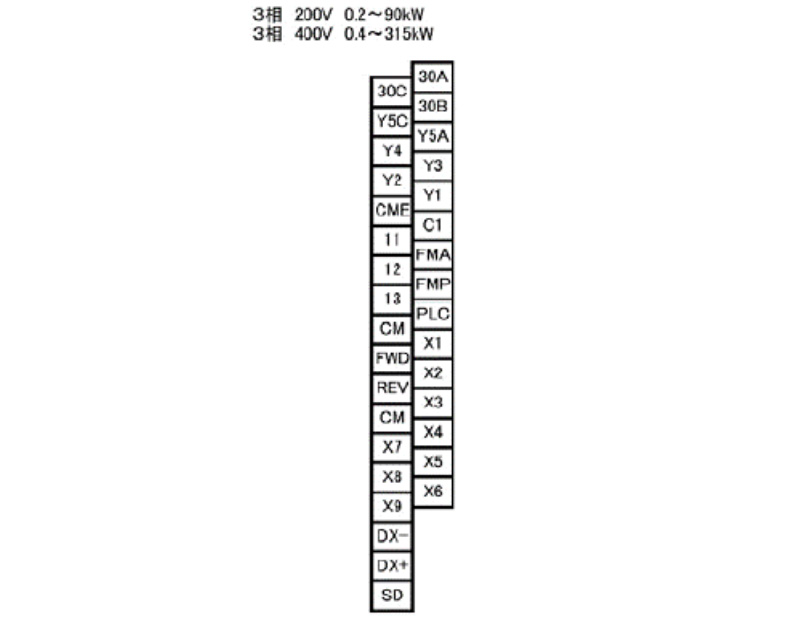

FRENIC5000P11S

拡大表示

端子記号相違点（置き換え端子記号）

区分	FRENIC5000G11S		FRENIC-MEGA(G2)
区分	端子記号	端子名称	端子記号	端子名称
アナログ出力	FMA	アナログモニタ	FM1	アナログモニタ
トランジスタ出力	CME	トランジスタ出力コモン	CMY	トランジスタ出力コモン

注: 詳細はユーザーズマニュアルをご確認ください

FRENIC-Ecoから置き換え

大項目	小項目	詳細	備考
機種/容量/仕様	HND仕様/ HHD仕様の違い	FRENIC-MEGA(G2)は2重定格です。 FRENIC-EcoはFRENIC-MEGA(G2) 零相リアクトル内蔵タイプ(FRN-G2P)もしくはHND仕様へ置き換えが可能です。＜過負荷定格＞ HHD仕様：過負荷；150%-1min, 200%-3.0s HND仕様：過負荷；120%-1min ＜連続定格＞ HHD仕様に比べてHND仕様の定格電流が大きくなることで、1ランクアップのモータを駆動できます（定格値は取扱説明書参照）。	ファン、ポンプなどの一定速運転用途に適しています（減速はモータをフリーラン状態など）。
機種/容量/仕様	インバータ容量/ 仕様選定	既設インバータに対して容量を下げて（HND仕様）対応できます。零相リアクトル内蔵タイプ(FRN-G2P)をご使用の場合は、既設インバータと同容量を選定ください。（注）詳細は置換え形式一覧をご覧ください。	下記の機能コードにて切り替え設定を実施。 F80　；　"0"（工場出荷値：HHD仕様）　→　"1"（HND仕様） P02　；　適用モータ容量を1ランクアップさせる H03　；　モータ定数の初期化
外形	外形寸法	容量によっては同一外形（取り付け互換あり）ですが、一部容量で異なります。詳細はユーザーズマニュアルでご確認ください。
外形	置換えアタッチメント	FRENIC-EcoからFRENIC-MEGA(G2)への置き換えアタッチメントはありません。互換性を取るアタッチメントをお客様にて御制作ください。
オプション付属品	インバータに付属する直流リアクトル	旧機種付属の直流リアクトルを流用できますが置き換えを推奨します。注：適用モータが75kW以上のFRENIC-MEGA(G2)に関しては、直流リアクトルを付属しておりません。別途、購入が必要です。
	キーパッド（タッチパネル）	旧機種とFRENIC-MEGA(G2)とは異なるタッチパネルとなるため、流用できません。	FRENIC-Eco：7SEG　キーパッド（液晶+7SEGはオプション販売） FRENIC-MEGA(G2)：7SEG　キーパッド（液晶+7SEGはオプション販売）
	キーパッド（タッチパネル）延長	FRENIC-MEGA(G2)のキーパッド延長ケーブルはカテゴリ5以上のLANケーブルであれば、市販のものでも通信可能です。
	各種オプションカード	FRNIC-MEGA(G2)用に新規購入が必要です。

置き換えインバータの形式をクリックすると外形図がみられます。

FRENIC-Eco → FRENIC-MEGA 【200V系列】

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN0.75F1S-2J	FRN1.5G2P-2J	無し	必要（注1）
FRN1.5F1S-2J	FRN1.5G2P-2J	無し	必要（注1）
FRN2.2F1S-2J	FRN2.2G2P-2J	無し	必要（注1）
FRN3.7F1S-2J	FRN3.7G2P-2J	無し	必要（注1）
FRN5.5F1S-2J	FRN5.5G2P-2J	無し	必要（注1）
FRN7.5F1S-2J	FRN7.5G2P-2J	無し	必要（注1）
FRN11F1S-2J	FRN11G2P-2J	無し	必要（注1）
FRN15F1S-2J	FRN15G2P-2J	無し	必要（注1）
FRN18.5F1S-2J	FRN18.5G2P-2J	無し	必要（注1）
FRN22F1S-2J	FRN22G2P-2J	無し	必要（注1）
FRN30F1S-2J	FRN30G2P-2J	無し	必要（注1）
FRN37F1S-2J	FRN37G2P-2J	有り	不要
FRN45F1S-2J	FRN45G2P-2J	有り	不要
FRN55F1S-2J	FRN55G2P-2J	有り	不要
FRN75F1S-2J	FRN75G2P-2J	有り	不要
FRN90F1S-2J	FRN75G2S-2J（HND仕様）	無し	必要（注1）
FRN110F1S-2J	FRN90G2S-2J（HND仕様）	無し	必要（注1）

注1: 互換性無しの場合は、互換性を取るアタッチメントをお客様にて御制作ください

FRENIC-Eco → FRENIC-MEGA【400V系列】

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN0.75F1S-4J	FRN1.5G2P-4J	無し	必要（注1）
FRN1.5F1S-4J	FRN1.5G2P-4J	無し	必要（注1）
FRN2.2F1S-4J	FRN2.2G2P-4J	無し	必要（注1）
FRN3.7F1S-4J	FRN3.7G2P-4J	無し	必要（注1）
FRN5.5F1S-4J	FRN5.5G2P-4J	無し	必要（注1）
FRN7.5F1S-4J	FRN7.5G2P-4J	無し	必要（注1）
FRN11F1S-4J	FRN11G2P-4J	無し	必要（注1）
FRN15F1S-4J	FRN15G2P-4J	無し	必要（注1）
FRN18.5F1S-4J	FRN18.5G2P-4J	無し	必要（注1）
FRN22F1S-4J	FRN22G2P-4J	無し	必要（注1）
FRN30F1S-4J	FRN30G2P-4J	無し	必要（注1）
FRN37F1S-4J	FRN37G2P-4J	有り	不要
FRN45F1S-4J	FRN45G2P-4J	有り	不要
FRN55F1S-4J	FRN55G2P-4J	無し	必要（注1）
FRN75F1S-4J	FRN75G2P-4J	有り	不要
FRN90F1S-4J	FRN75G2S-4J（HND仕様）注2	無し	必要（注1）
FRN110F1S-4J	FRN75G2S-4J（HND仕様）注2	無し	必要（注1）
FRN132F1S-4J	FRN90G2S-4J（HND仕様）注2	有り	不要
FRN160F1S-4J	FRN110G2S-4J（HND仕様）注2	無し	必要（注1）
FRN200F1S-4J	FRN132G2S-4J（HND仕様）注2	有り	不要
FRN220F1S-4J	FRN160G2S-4J（HND仕様）注2	有り	不要
FRN280F1S-4J	FRN200G2S-4J（HND仕様）注2	無し	必要（注1）
FRN315F1S-4J	FRN220G2S-4J（HND仕様）注2	無し	必要（注1）
FRN355F1S-4J	FRN280G2S-4J（HND仕様）注2	有り	不要
FRN400F1S-4J	FRN315G2S-4J（HND仕様）注2	有り	不要
FRN450F1S-4J	FRN355G2S-4J（HND仕様）注2	有り	不要
FRN500F1S-4J	FRN355G2S-4J（HND仕様）注2	有り	不要
FRN560F1S-4J	FRN400G2S-4J（HND仕様）注2	有り	不要

注1: 互換性無しの場合は、互換性を取るアタッチメントをお客様にて御制作ください

注2: ROM0500 番以降対応

FRENIC-MEGA(G2)本体　資料一覧

資料分類	資料名称
カタログ	FRENIC-MEGA(G2) カタログ
取扱説明書	FRENIC-MEGA(G2) 取扱説明書
取扱説明書	FRENIC-MEGA(G2) 取扱説明書(詳細版）
ユーザーズマニュアル	FRENIC-MEGA(G2)ユーザーズマニュアル

FRENIC-Ecoから置き換え

端子記号相違点（置き換え端子記号）

区分	FRENIC-Eco		FRENIC-MEGA(G2)
区分	端子記号	端子名称	端子記号	端子名称
主回路	R1、T1	ファン電源補助入力	-	接続不要
アナログ出力	FMA	アナログモニタ	FM1	アナログモニタ
