生産終了品
FRENIC-Mini（FRN-C2）シリーズ（標準タイプ）へ置き換え

FVR-C9S（標準タイプ）から置き換え
FVR-C11S（標準タイプ）から置き換え
FRENIC-Mini（FRN-C1S）（標準タイプ）から置き換え

FVR-C9S（標準タイプ）から置き換え

大項目	小項目	詳細	FVR-C9S	FRENIC-Mini （FRN-C2S）
仕様（FRENIC-Mini（FRN-C2）からの新機能）	容量ラインナップ	従来3.7kWまでだったところ、15kWまで拡大しラインアップ。	～3.7kW	～15kW
	RS-485通信ポート	FRENIC-Mini（FRN-C2)　標準搭載。 FRENIC-Mini（FRN-C1)　準標準形式：FRNｘｘｘC1S-□J12	×	標準
	制動抵抗　内蔵タイプ	FRENIC-Mini（FRN-C2)　ラインナップがありません（外部制動抵抗器にて対応のみ） FRENIC-Mini（FRN-C1)　準標準形式：FRNｘｘｘC1S-□J21	×	－（外付け）
	制動抵抗　内蔵タイプ	FVR-C9S、FVR-C11S　制動抵抗の接続端子がありません。	×	－（外付け）
	IP40保護構造タイプ	FRENIC-Mini（FRN-C2）IP40キットあり FRENIC-Mini（FRN-C1）IP40タイプあり	×	個別問い合わせ
	NEMA1キット	FRENIC-Mini（FRN-C2）NEMA1キットあり FRENIC-Mini（FRN-C1）NEMA1キットあり ※ただしFRENIC-Mini（FRN-C2）用NEMA1キットとFRENIC-Mini（FRN-C1）用NEMA1キットは別物	×	あり
外形寸法	寸法互換性あり	・FVR-C9S、FVR-C11S　⇒　FRENIC-Mini（FRN-C2S）は取り付け互換あり。ただし、一部容量でD寸法（奥行）が異なります。詳細はユーザーズマニュアルをご確認ください。・FRENIC-Mini（FRN-C1S）⇒FRENIC-Mini（FRN-C2S）は外形寸法・取付寸法ともに完全互換です。	取付互換 D寸法のみ異なる	－
	制御端子台	ねじ種類を変更しています。 FRENIC-Mini（FRN-C1）：プラスねじ　⇒　FRENIC-Mini（FRN-C2）：マイナスねじ	［デジタル入力（機能固定端子含む）］ 5	［デジタル入力（機能固定端子含む）］ 5
			［Tr出力］－	［Tr出力］ 1
			［接点出力］ AB：1	［接点出力］ AB：1
			［アナログ入力］電圧入力	［アナログ入力］電圧入力/電流入力
			［アナログ出力］電圧出力	［アナログ出力］電圧出力
			［RS-485］－	［RS-485］標準
オプション付属品	タッチパネル	標準搭載のタッチパネルは取外しできません。（制御基板にタッチパネル回路が実装されている）	－	TP-E1 TP-E1U
	直流リアクトル	FVR-C9Sは接続する主回路端子がありません。	×	〇
	外付け制動抵抗器	FVR-C9S、FVR-C11Sは接続する主回路端子がありません。	×	〇
機能コードパラメータ設定	パラメータ移行ローダデータによるデータの機種移行は出来ません	ファンクションのコード記号体系に変更があります。	コード体系相違読替え必須	－
	パラメータ移行ローダデータによるデータの機種移行は出来ません	FVR-C9S、FVR-C11SからFRENIC-Mini（FRN-C2）への置き換えの際は、トルクブースト入力値の読み替えが必要です。	必要	－
	コピーユニット	FRENIC-Mini（FRN-C1）用コピーユニット（CPAD-C1A）は、FRENIC-Mini（FRN-C2）ではTP-E1又はTP-E1Uで代替することができます。	×	TP-E1 TP-E1U

置き換えインバータの形式をクリックすると外形図がみられます。

3相　200V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FVR0.1C9S-2	FRN0.1C2S-2J	有り※	不要
FVR0.2C9S-2	FRN0.2C2S-2J	有り※	不要
FVR0.4C9S-2	FRN0.4C2S-2J	有り※	不要
FVR0.75C9S-2	FRN0.75C2S-2J	有り※	不要
FVR1.5C9S-2	FRN1.5C2S-2J	有り	不要
FVR2.2C9S-2	FRN2.2C2S-2J	有り	不要
FVR3.7C9S-2	FRN3.7C2S-2J	有り	不要
－	FRN5.5C2S-2J	－	－
－	FRN7.5C2S-2J	－	－
－	FRN11C2S-2J	－	－
－	FRN15C2S-2J	－	－

※: C9Sシリーズのみ取付穴が2点留め。その他は4点留。

3相　400V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
－	FRN0.4C2S-4J	有り	不要
－	FRN0.75C2S-4J	有り	不要
－	FRN1.5C2S-4J	有り	不要
－	FRN2.2C2S-4J	有り	不要
－	FRN3.7C2S-4J	有り	不要
－	FRN5.5C2S-4J	－	－
－	FRN7.5C2S-4J	－	－
－	FRN11C2S-4J	－	－
－	FRN15C2S-4J	－	－

単相　200V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
－	FRN0.1C2S-7J	有り	不要
－	FRN0.2C2S-7J	有り	不要
－	FRN0.4C2S-7J	有り	不要
－	FRN0.75C2S-7J	有り	不要
－	FRN1.5C2S-7J	有り	不要
－	FRN2.2C2S-7J	有り	不要

単相　100V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FVR0.1C9S-6	FRN0.1C2S-6J	有り※	不要
FVR0.2C9S-6	FRN0.2C2S-6J	有り※	不要
FVR0.4C9S-6	FRN0.4C2S-6J	有り※	不要
－	FRN0.75C2S-6J	有り	不要

※: C9Sシリーズのみ取付穴が2点留め。その他は4点留。

FRENIC-Mini（FRN-C2S）置換え資料

既設インバータ	資料名称
FVR-C9S	FRNIC-Mini（FRN-C2）_ユーザーズマニュアル（付録）

FRENIC-Mini（C2）本体　資料一覧

資料分類	資料名称
カタログ	FRENICシリーズカタログ FRENIC-Mini（FRN-C2）カタログ FRENICシリーズオプションカタログ
取扱説明書	FRENIC-Mini（FRN-C2）取扱説明書 FRENIC-Mini（単相 100V 入力追補版）取扱説明書 FRENIC-Mini 取扱説明書（追加説明版） FRENIC-Mini（C2）取扱説明書簡易版
ユーザーズマニュアル（付録：置き換え資料）	FRENIC-Mini（C2）ユーザーズマニュアル
その他資料	RMA-C1 レール取付ベース取付説明書 TP-E1 遠隔タッチパネル取扱説明書 CAPA6-□ 単相100V入力用オプション取扱説明書 MA-C1 互換性アタッチメント取付説明書 FRN□□C2■-2／6／7／4▲_インバータのプレミアム効率モータに関する設定値一覧 FRENIC-Mini/Eco/Multi/MEGA/Ace RS-485通信ユーザーズマニュアル

生産終了品　資料一覧

資料分類	資料名称
FRENIC-Mini（C1S）	FRENIC-Mini 取扱説明書
FVR-C9S	FVR-C9S 取扱説明書
FVR-C9F-6	FVR-C9F-6 取扱説明書
FVR-C9S CP-CPS	FVR-C9S CP-CPS コピーユニット取扱説明書
FRENIC-Mini（C1S）CPAD-C1A	FRENIC-Mini CPAD-C1A コピーアダプタ取扱説明書.pdf

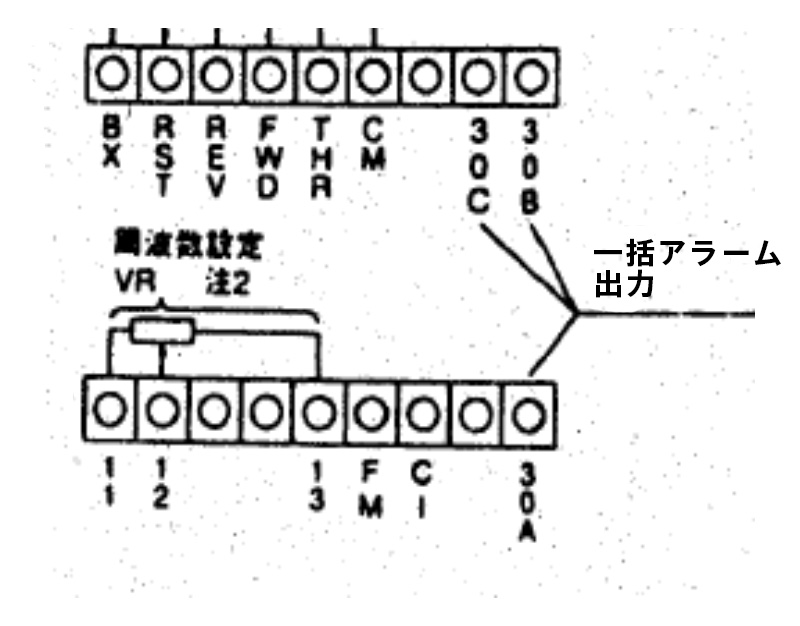

端子記号相違点（置き換え端子記号）

区分	FVR-C9S		FRENIC-Mini（FRNR-C2S）
区分	端子記号	端子名称	端子記号	端子名称
アナログ入力	13	可変抵抗器用電源	13	可変抵抗器用電源
	12	設定用電圧入力	12	アナログ設定電圧入力
	C1	周波数設定電流入力(+)	C1	アナログ設定電流入力
	11	周波数設定コモン	11	アナログコモン
デジタル入力	FWD	正転・停止指令	FWD	正転運転・停止指令入力
	REV	逆転・停止指令	REV	逆転運転・停止指令入力
	PLC	－	PLC	プログラマブルコントローラ信号電源
	X1	－	X1	デジタル入力1
	X2	－	X2	デジタル入力2
	X3	－	X3	デジタル入力3
	BX	フリーラン指令	X1～X3	端子【X1】～【X3】、【FWD】、【REV】（機能選択）E01～E03,E98,E99で設定
	RST	異常リセット
	THR	外部アラーム入力
	CM	制御入力信号の共通端子	CM	デジタルコモン
アナログ入力出力	FM	アナログモニタ	FMA	アナログモニタ
アナログ入力出力	11	－	11	アナログコモン
トランジスタ出力	Y1	－	Y1	トランジスタ出力
	PLC	－	PLC	トランジスタ出力電源
	Y1E	－	Y1E	トランジスタ出力コモン
接点出力	30A/30B/30C	一括アラーム出力	30A/30B/30C	一括アラーム出力
通信	DX+、DX-	－	RJ-45コネクタ（RS-485）

FVR-C11S（標準タイプ）から置き換え

大項目	小項目	詳細	FRENIC-Mini （FRN-C1S）	FRENIC-Mini （FRN-C2S）
仕様（FRENIC-Mini（FRN-C2）からの新機能）	容量ラインナップ	従来3.7kWまでだったところ、15kWまで拡大しラインアップ。	～3.7kW	～15kW
	RS-485通信ポート	FRENIC-Mini（FRN-C2)　標準搭載。 FRENIC-Mini（FRN-C1)　準標準形式：FRNｘｘｘC1S-□J12	準標準（同梱）形式末尾：J12	標準
	制動抵抗　内蔵タイプ	FRENIC-Mini（FRN-C2)　ラインナップがありません（外部制動抵抗器にて対応のみ） FRENIC-Mini（FRN-C1)　準標準形式：FRNｘｘｘC1S-□J21	〇形式末尾：J21	－（外付け）
	制動抵抗　内蔵タイプ	FVR-C9S、FVR-C11S　制動抵抗の接続端子がありません。	〇形式末尾：J21	－（外付け）
	IP40保護構造タイプ	FRENIC-Mini（FRN-C2）IP40キットあり FRENIC-Mini（FRN-C1）IP40タイプあり	FRNxxxC1J-2/4J	個別問い合わせ
	NEMA1キット	FRENIC-Mini（FRN-C2）NEMA1キットあり FRENIC-Mini（FRN-C1）NEMA1キットあり ※ただしFRENIC-Mini（FRN-C2）用NEMA1キットとFRENIC-Mini（FRN-C1）用NEMA1キットは別物	あり	あり
外形寸法	寸法互換性あり	・FVR-C9S、FVR-C11S　⇒　FRENIC-Mini（FRN-C2S）は取り付け互換あり。ただし、一部容量でD寸法（奥行）が異なります。詳細はユーザーズマニュアルをご確認ください。・FRENIC-Mini（FRN-C1S）⇒FRENIC-Mini（FRN-C2S）は外形寸法・取付寸法ともに完全互換です。	完全互換	－
	制御端子台	ねじ種類を変更しています。 FRENIC-Mini（FRN-C1）：プラスねじ　⇒　FRENIC-Mini（FRN-C2）：マイナスねじ	［デジタル入力（機能固定端子含む）］ 5	［デジタル入力（機能固定端子含む）］ 5
			［Tr出力］ 1	［Tr出力］ 1
			［接点出力］ AB：1	［接点出力］ AB：1
			［アナログ入力］電圧入力/電流入力	［アナログ入力］電圧入力/電流入力
			［アナログ出力］電圧出力	［アナログ出力］電圧出力
			［RS-485］オプション	［RS-485］標準
オプション付属品	タッチパネル	標準搭載のタッチパネルは取外しできません。（制御基板にタッチパネル回路が実装されている）	TP-E1 （RS-485オプション必要）	TP-E1 TP-E1U
	直流リアクトル	FVR-C9Sは接続する主回路端子がありません。	〇	〇
	外付け制動抵抗器	FVR-C9S、FVR-C11Sは接続する主回路端子がありません。	〇	〇
機能コードパラメータ設定	パラメータ移行ローダデータによるデータの機種移行は出来ません	ファンクションのコード記号体系に変更があります。	コード体系同じ	－
	パラメータ移行ローダデータによるデータの機種移行は出来ません	FVR-C9S、FVR-C11SからFRENIC-Mini（FRN-C2）への置き換えの際は、トルクブースト入力値の読み替えが必要です。	不要	－
	コピーユニット	FRENIC-Mini（FRN-C1）用コピーユニット（CPAD-C1A）は、FRENIC-Mini（FRN-C2）ではTP-E1又はTP-E1Uで代替することができます。	CPAD-C1A	TP-E1 TP-E1U

置き換えインバータの形式をクリックすると外形図がみられます。

3相　200V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FVR0.1C11S-2	FRN0.1C2S-2J	有り※	不要
FVR0.2C11S-2	FRN0.2C2S-2J	有り※	不要
FVR0.4C11S-2	FRN0.4C2S-2J	有り※	不要
FVR0.75C11S-2	FRN0.75C2S-2J	有り※	不要
FVR1.5C11S-2	FRN1.5C2S-2J	有り	不要
FVR2.2C11S-2	FRN2.2C2S-2J	有り	不要
FVR3.7C11S-2	FRN3.7C2S-2J	有り	不要
－	FRN5.5C2S-2J	－	－
－	FRN7.5C2S-2J	－	－
－	FRN11C2S-2J	－	－
－	FRN15C2S-2J	－	－

※: C9Sシリーズのみ取付穴が2点留め。その他は4点留。

3相　400V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
－	FRN0.4C2S-4J	有り	不要
－	FRN0.75C2S-4J	有り	不要
－	FRN1.5C2S-4J	有り	不要
－	FRN2.2C2S-4J	有り	不要
－	FRN3.7C2S-4J	有り	不要
－	FRN5.5C2S-4J	－	－
－	FRN7.5C2S-4J	－	－
－	FRN11C2S-4J	－	－
－	FRN15C2S-4J	－	－

単相　200V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FVR0.1C11S-7	FRN0.1C2S-7J	有り	不要
FVR0.2C11S-7	FRN0.2C2S-7J	有り	不要
FVR0.4C11S-7	FRN0.4C2S-7J	有り	不要
FVR0.75C11S-7	FRN0.75C2S-7J	有り	不要
FVR1.5C11S-7	FRN1.5C2S-7J	有り	不要
FVR2.2C11S-7	FRN2.2C2S-7J	有り	不要

単相　100V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FVR0.1C11S-6	FRN0.1C2S-6J	有り※	不要
FVR0.2C11S-6	FRN0.2C2S-6J	有り※	不要
FVR0.4C11S-6	FRN0.4C2S-6J	有り※	不要
FVR0.75C11S-6	FRN0.75C2S-6J	有り	不要

※: C9Sシリーズのみ取付穴が2点留め。その他は4点留。

FRENIC-Mini（FRN-C2S）置換え資料

既設インバータ	資料名称
FVR-C11S	FRNIC-Mini（FRN-C2）_ユーザーズマニュアル（付録）

FRENIC-Mini（C2）本体　資料一覧

資料分類	資料名称
カタログ	FRENICシリーズカタログ FRENIC-Mini（FRN-C2）カタログ FRENICシリーズオプションカタログ
取扱説明書	FRENIC-Mini（FRN-C2）取扱説明書 FRENIC-Mini（単相 100V 入力追補版）取扱説明書 FRENIC-Mini 取扱説明書（追加説明版） FRENIC-Mini（C2）取扱説明書簡易版
ユーザーズマニュアル（付録：置き換え資料）	FRENIC-Mini（C2）ユーザーズマニュアル
その他資料	RMA-C1 レール取付ベース取付説明書 TP-E1 遠隔タッチパネル取扱説明書 CAPA6-□ 単相100V入力用オプション取扱説明書 MA-C1 互換性アタッチメント取付説明書 FRN□□C2■-2／6／7／4▲_インバータのプレミアム効率モータに関する設定値一覧 FRENIC-Mini/Eco/Multi/MEGA/Ace RS-485通信ユーザーズマニュアル

生産終了品　資料一覧

資料分類	資料名称
FRENIC-Mini（C1S）	FRENIC-Mini 取扱説明書
FVR-C11S	FVR-C11S 取扱説明書
FRENIC-Mini（C1S）CPAD-C1A	FRENIC-Mini CPAD-C1A コピーアダプタ取扱説明書.pdf

FVR-C11S

拡大表示

FRENIC-Mini（FRN-C2）

拡大表示

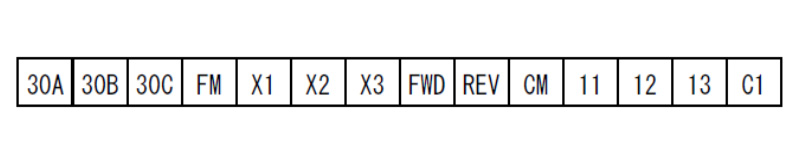

端子記号相違点（置き換え端子記号）

区分	FVR-C11S		FRENIC-Mini（FRNR-C2S）
区分	端子記号	端子名称	端子記号	端子名称
アナログ入力	13	可変抵抗器用電源	13	可変抵抗器用電源
	12	周波数設定電圧入力	12	アナログ設定電圧入力
	C1	周波数設定電流入力	C1	アナログ設定電流入力
	11	アナログコモン	11	アナログコモン
デジタル入力	FWD	正転運転・停止指令	FWD	正転運転・停止指令入力
	REV	逆転運転・停止指令	REV	逆転運転・停止指令入力
	PLC	－	PLC	プログラマブルコントローラ信号電源
	X1	デジタル入力1	X1	デジタル入力1
	X2	デジタル入力2	X2	デジタル入力2
	X3	デジタル入力3	X3	デジタル入力3
	X1～X3	端子【X1】～【X3】（機能選択）E01～E03で設定	X1～X3	端子【X1】～【X3】、【FWD】、【REV】（機能選択）E01～E03,E98,E99で設定
	CM	デジタルコモン	CM	デジタルコモン
アナログ入力出力	FM	アナログモニタ	FMA	アナログモニタ
アナログ入力出力	11	アナログモニタ	11	アナログコモン
トランジスタ出力	Y1	－	Y1	トランジスタ出力
	PLC	－	PLC	トランジスタ出力電源
	Y1E	－	Y1E	トランジスタ出力コモン
接点出力	30A/30B/30C	一括アラーム出力	30A/30B/30C	一括アラーム出力
通信	DX+、DX-	RS-485通信用入出力	RJ-45コネクタ（RS-485）

FRENIC-Mini（FRN-C1S）（標準タイプ）から置き換え

大項目	小項目	詳細	FRENIC-Mini （FRN-C1S）	FRENIC-Mini （FRN-C2S）
仕様（FRENIC-Mini（FRN-C2）からの新機能）	容量ラインナップ	従来3.7kWまでだったところ、15kWまで拡大しラインアップ。	～3.7kW	～15kW
	RS-485通信ポート	FRENIC-Mini（FRN-C2)　標準搭載。 FRENIC-Mini（FRN-C1)　準標準形式：FRNｘｘｘC1S-□J12	準標準（同梱）形式末尾：J12	標準
	制動抵抗　内蔵タイプ	FRENIC-Mini（FRN-C2)　ラインナップがありません（外部制動抵抗器にて対応のみ） FRENIC-Mini（FRN-C1)　準標準形式：FRNｘｘｘC1S-□J21	〇形式末尾：J21	－（外付け）
	制動抵抗　内蔵タイプ	FVR-C9S、FVR-C11S　制動抵抗の接続端子がありません。	〇形式末尾：J21	－（外付け）
	IP40保護構造タイプ	FRENIC-Mini（FRN-C2）IP40キットあり FRENIC-Mini（FRN-C1）IP40タイプあり	FRNxxxC1J-2/4J	個別問い合わせ
	NEMA1キット	FRENIC-Mini（FRN-C2）NEMA1キットあり FRENIC-Mini（FRN-C1）NEMA1キットあり ※ただしFRENIC-Mini（FRN-C2）用NEMA1キットとFRENIC-Mini（FRN-C1）用NEMA1キットは別物	あり	あり
外形寸法	寸法互換性あり	・FVR-C9S、FVR-C11S　⇒　FRENIC-Mini（FRN-C2S）は取り付け互換あり。ただし、一部容量でD寸法（奥行）が異なります。詳細はユーザーズマニュアルをご確認ください。・FRENIC-Mini（FRN-C1S）⇒FRENIC-Mini（FRN-C2S）は外形寸法・取付寸法ともに完全互換です。	完全互換	－
	制御端子台	ねじ種類を変更しています。 FRENIC-Mini（FRN-C1）：プラスねじ　⇒　FRENIC-Mini（FRN-C2）：マイナスねじ	［デジタル入力（機能固定端子含む）］ 5	［デジタル入力（機能固定端子含む）］ 5
			［Tr出力］ 1	［Tr出力］ 1
			［接点出力］ AB：1	［接点出力］ AB：1
			［アナログ入力］電圧入力/電流入力	［アナログ入力］電圧入力/電流入力
			［アナログ出力］電圧出力	［アナログ出力］電圧出力
			［RS-485］オプション	［RS-485］標準
オプション付属品	タッチパネル	標準搭載のタッチパネルは取外しできません。（制御基板にタッチパネル回路が実装されている）	TP-E1 （RS-485オプション必要）	TP-E1 TP-E1U
	直流リアクトル	FVR-C9Sは接続する主回路端子がありません。	〇	〇
	外付け制動抵抗器	FVR-C9S、FVR-C11Sは接続する主回路端子がありません。	〇	〇
機能コードパラメータ設定	パラメータ移行ローダデータによるデータの機種移行は出来ません	ファンクションのコード記号体系に変更があります。	コード体系同じ	－
	パラメータ移行ローダデータによるデータの機種移行は出来ません	FVR-C9S、FVR-C11SからFRENIC-Mini（FRN-C2）への置き換えの際は、トルクブースト入力値の読み替えが必要です。	不要	－
	コピーユニット	FRENIC-Mini（FRN-C1）用コピーユニット（CPAD-C1A）は、FRENIC-Mini（FRN-C2）ではTP-E1又はTP-E1Uで代替することができます。	CPAD-C1A	TP-E1 TP-E1U

置き換えインバータの形式をクリックすると外形図がみられます。

3相　200V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN0.1C1S-2J	FRN0.1C2S-2J	有り※	不要
FRN0.2C1S-2J	FRN0.2C2S-2J	有り※	不要
FRN0.4C1S-2J	FRN0.4C2S-2J	有り※	不要
FRN0.75C1S-2J	FRN0.75C2S-2J	有り※	不要
FRN1.5C1S-2J	FRN1.5C2S-2J	有り	不要
FRN2.2C1S-2J	FRN2.2C2S-2J	有り	不要
FRN3.7C1S-2J	FRN3.7C2S-2J	有り	不要
－	FRN5.5C2S-2J	－	－
－	FRN7.5C2S-2J	－	－
－	FRN11C2S-2J	－	－
－	FRN15C2S-2J	－	－

※: C9Sシリーズのみ取付穴が2点留め。その他は4点留。

3相　400V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN0.4C1S-4J	FRN0.4C2S-4J	有り	不要
FRN0.75C1S-4J	FRN0.75C2S-4J	有り	不要
FRN1.5C1S-4J	FRN1.5C2S-4J	有り	不要
FRN2.2C1S-4J	FRN2.2C2S-4J	有り	不要
FRN3.7C1S-4J	FRN3.7C2S-4J	有り	不要
－	FRN5.5C2S-4J	－	－
－	FRN7.5C2S-4J	－	－
－	FRN11C2S-4J	－	－
－	FRN15C2S-4J	－	－

単相　200V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN0.1C1S-7J	FRN0.1C2S-7J	有り	不要
FRN0.2C1S-7J	FRN0.2C2S-7J	有り	不要
FRN0.4C1S-7J	FRN0.4C2S-7J	有り	不要
FRN0.75C1S-7J	FRN0.75C2S-7J	有り	不要
FRN1.5C1S-7J	FRN1.5C2S-7J	有り	不要
FRN2.2C1S-7J	FRN2.2C2S-7J	有り	不要

単相　100V系列

既設インバータ	置換えインバータ	取り付け互換性	置換えアタッチメント
FRN0.1C1S-6J	FRN0.1C2S-6J	有り※	不要
FRN0.2C1S-6J	FRN0.2C2S-6J	有り※	不要
FRN0.4C1S-6J	FRN0.4C2S-6J	有り※	不要
FRN0.75C1S-6J	FRN0.75C2S-6J	有り	不要

※: C9Sシリーズのみ取付穴が2点留め。その他は4点留。

FRENIC-Mini（FRN-C2S）置換え資料

既設インバータ	資料名称
FRENIC-Mini（FRN-C1S）	FRNIC-Mini（FRN-C2）_ユーザーズマニュアル（付録）

FRENIC-Mini（C2）本体　資料一覧

資料分類	資料名称
カタログ	FRENICシリーズカタログ FRENIC-Mini（FRN-C2）カタログ FRENICシリーズオプションカタログ
取扱説明書	FRENIC-Mini（FRN-C2）取扱説明書 FRENIC-Mini（単相 100V 入力追補版）取扱説明書 FRENIC-Mini 取扱説明書（追加説明版） FRENIC-Mini（C2）取扱説明書簡易版
ユーザーズマニュアル（付録：置き換え資料）	FRENIC-Mini（C2）ユーザーズマニュアル
その他資料	RMA-C1 レール取付ベース取付説明書 TP-E1 遠隔タッチパネル取扱説明書 CAPA6-□ 単相100V入力用オプション取扱説明書 MA-C1 互換性アタッチメント取付説明書 FRN□□C2■-2／6／7／4▲_インバータのプレミアム効率モータに関する設定値一覧 FRENIC-Mini/Eco/Multi/MEGA/Ace RS-485通信ユーザーズマニュアル

生産終了品　資料一覧

資料分類	資料名称
FRENIC-Mini（C1S）	FRENIC-Mini 取扱説明書
FRENIC-Mini（C1S）CPAD-C1A	FRENIC-Mini CPAD-C1A コピーアダプタ取扱説明書.pdf

FRENIC-Mini（FRN-C1）

拡大表示

FRENIC-Mini（FRN-C2）

拡大表示

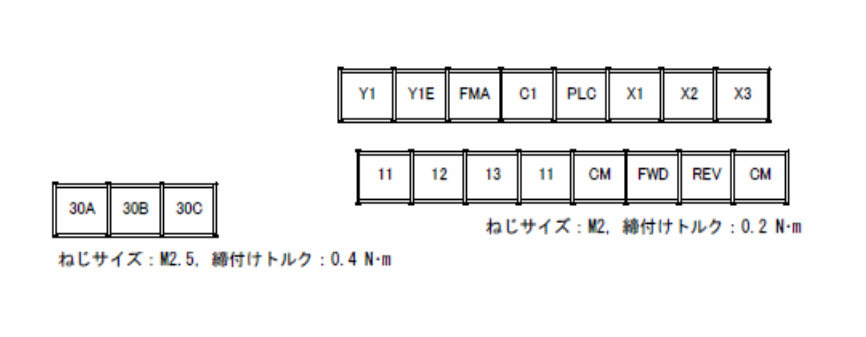

端子記号相違点（置き換え端子記号）

区分	FRENIC-Mini（FRN-C1）		FRENIC-Mini（FRNR-C2S）
区分	端子記号	端子名称	端子記号	端子名称
アナログ入力	13	可変抵抗器用電源	13	可変抵抗器用電源
	12	アナログ設定電圧入力	12	アナログ設定電圧入力
	C1	アナログ設定電流入力	C1	アナログ設定電流入力
	11	アナログコモン	11	アナログコモン
デジタル入力	FWD	正転運転・停止指令	FWD	正転運転・停止指令入力
	REV	逆転運転・停止指令	REV	逆転運転・停止指令入力
	PLC	プログラマブルコントローラ信号電源	PLC	プログラマブルコントローラ信号電源
	X1	デジタル入力1	X1	デジタル入力1
	X2	デジタル入力2	X2	デジタル入力2
	X3	デジタル入力3	X3	デジタル入力3
	X1～X3	端子【X1】～【X3】、【FWD】、【REV】（機能選択）E01～E03,E98,E99で設定	X1～X3	端子【X1】～【X3】、【FWD】、【REV】（機能選択）E01～E03,E98,E99で設定
	CM	デジタルコモン	CM	デジタルコモン
アナログ入力出力	FM	アナログモニタ	FMA	アナログモニタ
アナログ入力出力	11	アナログコモン	11	アナログコモン
トランジスタ出力	Y1	トランジスタ出力	Y1	トランジスタ出力
	PLC	トランジスタ出力電源	PLC	トランジスタ出力電源
	Y1E	トランジスタ出力コモン	Y1E	トランジスタ出力コモン
接点出力	30A/30B/30C	一括アラーム出力	30A/30B/30C	一括アラーム出力
通信	RS-485通信コネクタ	RS-485通信用入出力	RJ-45コネクタ（RS-485）
