フィルタ一覧
一覧
フィルタユニット
適用インバータ |
Mini(C2) |
Ace(E3) |
MEGA(G2) |
Eco |
HVAC |
VG |
〇 |
〇 |
〇 |
〇 |
|
|
本製品は当社製インバータと組み合わせて使用することにより、高調波とノイズを低減する効果があります。「国土交通省公共建築工事標準仕様書」に対応した直流リアクトル、零相リアクトルとノイズを低減する効果のある容量性フィルタを内蔵しています。
-
入力力率94%以上(公共建築工事標準仕様書:平成31年度版より)
-
-
富士電機製インバータへの適用(背面設置:FRENIC-Ace(E3), Mini, 側面設置:FRENIC-Eco, MEGA(G2))

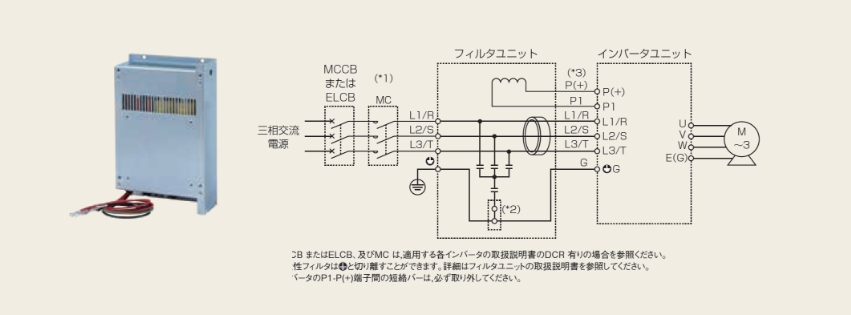

接続図
電気使用
200Vシリーズ
項目 |
仕様 |
項目 |
仕様 |
形式IFL-□□U-2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
適用モータ容量[kW] |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
交流電圧・周波数 |
3相 200 から 240V,50/60Hz |
電圧・周波数変動 |
電圧+10% から−15%,周波数±5% |
相間電圧アンバランス |
3%以下 |
交流電流定格[A] |
1.7 |
3.4 |
6.5 |
9.4 |
16 |
23 |
31 |
45 |
61 |
過負荷電流定格 |
150% 1min,200% 3sec |
DCリアクトル |
基本波力率1のとき、入力力率0.94以上(定格負荷時) |
容量性フィルタ |
各相間、及び対地間 (対地間コンデンサは切り離し可能) |
零相リアクトル |
入力回路にフェライトコア:1個 1ターン(貫通) |
保護構造 |
IP20(IEC60529)端子台部分は除く |
冷却方式 |
自然空冷 |
概略質量[kg] |
1.0 |
1.0 |
1.6 |
1.6 |
3.1 |
4.3 |
4.6 |
7.3 |
8.2 |
400Vシリーズ
項目 |
仕様 |
形式IFL-□□U-4 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
適用モータ容量[kW] |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
交流電圧・周波数 |
3相 380 から 480V,50/60Hz |
電圧・周波数変動 |
電圧+10% から−15%,周波数±5% |
相間電圧アンバランス |
3%以下 |
交流電流定格[A] |
1.0 |
1.8 |
3.4 |
5.0 |
8.4 |
12 |
16 |
24 |
32 |
過負荷電流定格 |
150% 1min,200% 3sec |
DCリアクトル |
基本波力率1のとき、入力力率0.94以上(定格負荷時) |
容量性フィルタ |
各相間、及び対地間 (対地間コンデンサは切り離し可能) |
零相リアクトル |
入力回路にフェライトコア:1個 1ターン(貫通) |
保護構造 |
IP20(IEC60529)端子台部分は除く |
冷却方式 |
自然空冷 |
概略質量[kg] |
1.1 |
1.1 |
1.6 |
1.6 |
3.0 |
4.4 |
4.4 |
7.1 |
8.1 |
端子機能
端子記号 |
名称 |
仕様 |
L1/R,L2/S,L3/T |
主電源入力 |
3相電源に接続します。 |
 |
アース端子 |
フィルタユニットシャーシ(ケース)の接地端子です。 |
圧着端子記号 |
線色 |
名称 |
仕様 |
L1/R,L2/S,L3/T |
黒 |
インバータ入力接続 |
インバータのL1/R,L2/S,L3/Tに接続します。 |
P1,P(+) |
赤 |
インバータDC接続 |
インバータのP1,P(+)に接続します。 |
G |
緑 |
インバータアース接続 |
インバータの Gに接続します。 |

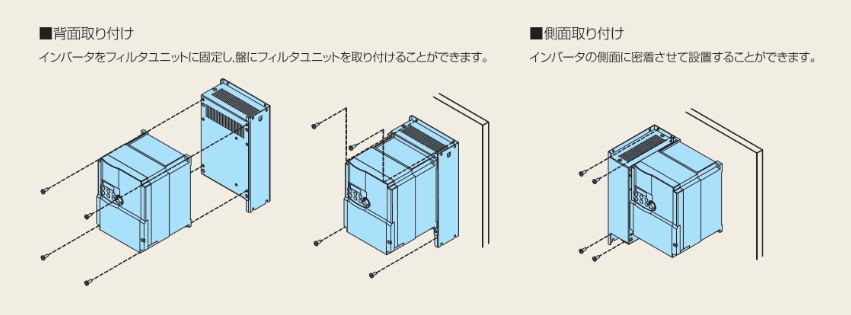

取り付け・設置
インバータ適用一覧
背面設置、側面設置
フィルタユニット形式 |
標準適用モータ
[kW] |
適用インバータ形式 |
FRENIC-Ace(E3) |
FRENIC-Mini |
HHD仕様 |
HND仕様 |
IFL-0.4U-2 |
0.4 |
FRN0.4E3S-2J |
FRN0.2E3S-2J |
FRN0.4C2S-2J (注1) |
IFL-0.75U-2 |
0.75 |
FRN0.75E3S-2J |
FRN0.4E3S-2J |
FRN0.75C2S-2J (注1) |
IFL-1.5U-2 |
1.5 |
FRN1.5E3S-2J |
FRN0.75E3S-2J |
FRN1.5C2S-2J |
IFL-2.2U-2 |
2.2 |
FRN2.2E3S-2J |
FRN1.5E3S-2J |
FRN2.2C2S-2J |
IFL-3.7U-2 |
3.7 |
FRN3.7E3S-2J |
FRN2.2E3S-2J |
FRN3.7C2S-2J |
IFL-5.5U-2 |
5.5 |
FRN5.5E3S-2J |
FRN3.7E3S-2J |
FRN5.5C2S-2J |
IFL-7.5U-2 |
7.5 |
FRN7.5E3S-2J |
FRN5.5E3S-2J |
FRN7.5C2S-2J |
IFL-11U-2 |
11 |
FRN11E3S-2J |
FRN7.5E3S-2J |
FRN11C2S-2J |
IFL-15U-2 |
15 |
FRN15E3S-2J |
FRN11E3S-2J |
FRN15C2S-2J |
IFL-0.4U-4 |
0.4 |
FRN0.4E3S-4J |
− |
FRN0.4C2S-4J |
IFL-0.75U-4 |
0.75 |
FRN0.75E3S-4J |
FRN0.4E3S-4J |
FRN0.75C2S-4J |
IFL-1.5U-4 |
1.5 |
FRN1.5E3S-4J |
FRN0.75E3S-4J |
FRN1.5C2S-4J |
IFL-2.2U-4 |
2.2 |
FRN2.2E3S-4J |
FRN1.5E3S-4J |
FRN2.2C2S-4J |
IFL-3.7U-4 |
3.7 |
FRN3.7E3S-4J |
FRN2.2E3S-4J |
FRN3.7C2S-4J |
IFL-5.5U-4 |
5.5 |
FRN5.5E3S-4J |
FRN3.7E3S-4J |
FRN5.5C2S-4J |
IFL-7.5U-4 |
7.5 |
FRN7.5E3S-4J |
FRN5.5E3S-4J |
FRN7.5C2S-4J |
IFL-11U-4 |
11 |
FRN11E3S-4J |
FRN7.5E3S-4J |
FRN11C2S-4J |
IFL-15U-4 |
15 |
FRN15E3S-4J |
FRN11E3S-4J |
FRN15C2S-4J |
側面設置のみ
フィルタユニット形式 |
標準適用モータ
[kW] |
適用インバータ形式 |
FRENIC-MEGA |
FRENIC-Eco |
ベーシック・EMCフィルタ内蔵タイプ |
零相リアクトル内蔵タイプ |
HHD仕様 |
HND仕様 |
HND仕様 |
IFL-0.4U-2 |
0.4 |
FRN0.4G2S-2J |
− |
− |
− |
IFL-0.75U-2 |
0.75 |
FRN0.75G2S-2J |
− |
− |
FRN0.75F1S-2J |
IFL-1.5U-2 |
1.5 |
FRN1.5G2S-2J |
− |
FRN1.5G2P-2J |
FRN1.5F1S-2J |
IFL-2.2U-2 |
2.2 |
FRN2.2G2S-2J |
− |
FRN2.2G2P-2J |
FRN2.2F1S-2J |
IFL-3.7U-2 |
3.7 |
FRN3.7G2S-2J |
− |
FRN3.7G2P-2J |
FRN3.7F1S-2J |
IFL-5.5U-2 |
5.5 |
FRN5.5G2S-2J |
− |
FRN5.5G2P-2J |
FRN5.5F1S-2J |
IFL-7.5U-2 |
7.5 |
FRN7.5G2S-2J |
FRN5.5G2S-2J |
FRN7.5G2P-2J |
FRN7.5F1S-2J |
IFL-11U-2 |
11 |
FRN11G2S-2J |
FRN7.5G2S-2J |
FRN11G2P-2J |
FRN11F1S-2J (注2) |
IFL-15U-2 |
15 |
FRN15G2S-2J |
FRN11G2S-2J |
FRN15G2P-2J |
FRN15F1S-2J (注2) |
IFL-0.4U-4 |
0.4 |
FRN0.4G2S-4J |
− |
− |
− |
IFL-0.75U-4 |
0.75 |
FRN0.75G2S-4J |
− |
− |
FRN0.75F1S-4J |
IFL-1.5U-4 |
1.5 |
FRN1.5G2S-4J |
− |
FRN1.5G2P-4J |
FRN1.5F1S-4J |
IFL-2.2U-4 |
2.2 |
FRN2.2G2S-4J |
− |
FRN2.2G2P-4J |
FRN2.2F1S-4J |
IFL-3.7U-4 |
3.7 |
FRN3.7G2S-4J |
− |
FRN3.7G2P-4J |
FRN3.7F1S-4J |
IFL-5.5U-4 |
5.5 |
FRN5.5G2S-4J |
− |
FRN5.5G2P-4J |
FRN5.5F1S-4J |
IFL-7.5U-4 |
7.5 |
FRN7.5G2S-4J |
FRN5.5G2S-4J |
FRN7.5G2P-4J |
FRN7.5F1S-4J |
IFL-11U-4 |
11 |
FRN11G2S-4J |
FRN7.5G2S-4J |
FRN11G2P-4J |
FRN11F1S-4J |
IFL-15U-4 |
15 |
FRN15G2S-4J |
FRN11G2S-4J |
FRN15G2P-4J |
FRN15F1S-4J |

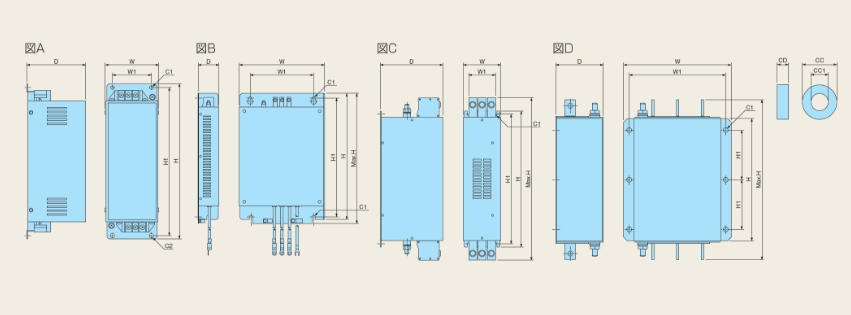

外形寸法
形式 |
図番 |
|
W |
W1 |
H |
H1 |
H2 |
D |
D1 |
D2 |
T |
φC |
C1 |
φC2 |
B |
B1 |
B2 |
B3 |
L |
L1 |
L2 |
IFL-0.4U-2,
IFL-0.75U-2 |
A |
68 |
38 |
210 |
200 |
− |
50 |
26 |
− |
− |
− |
− |
4.3 |
M3 |
14.8 |
7 |
M4 |
240 |
240 |
240 |
IFL-1.5U-2 |
B |
110 |
80 |
190 |
180 |
− |
60 |
36 |
− |
− |
− |
− |
4.3 |
M3 |
13.8 |
7 |
M4 |
240 |
240 |
240 |
IFL-0.4U-4,
IFL-0.75U-4 |
50 |
26 |
IFL-2.2U-2,
IFL-1.5U-4,
IFL-2.2U-4 |
60 |
36 |
M4 |
15.6 |
8.5 |
IFL-3.7U-2,
IFL-3.7U-4 |
140 |
110 |
240 |
230 |
64 |
40 |
300 |
300 |
280 |
IFL-5.5U-2,
IFL-5.5U-4 |
C |
180 |
120 |
280 |
268 |
6 |
70 |
46 |
12 |
1.6 |
6 |
6 |
5.3 |
M4 |
17.4 |
10 |
M4 |
400 |
400 |
380 |
IFL-7.5U-2,
IFL-7.5U-4 |
M5 |
17.1 |
12.3 |
M5 |
IFL-11U-2,
IFL-11U-4 |
220 |
160 |
320 |
300 |
10 |
76 |
45 |
15.5 |
2 |
9 |
9 |
6.4 |
18.6 |
14 |
470 |
470 |
IFL-15U-2,
IFL-15U-4 |
M6 |
14.8 |
16.5 |
出力回路用フィルタ( OFL- □□□ -4□)
機種イメージ |
形式 |
適用インバータ |
機能 |
Mini(C2) |
Ace(E3) |
MEGA(G2) |
Eco |
HVAC |
VG |
 |
OFL-□□□-4A |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
- モータ接続端に発生するサージ電圧(マイクロサージ)を抑制します。
- 線間の高周波漏れ電流を抑制し、インバータの過熱・過電流トリップを防止します。
- キャリア周波数の制限はありません。
- ベクトル制御インバータにも適用できます(オートチューニングできます)。
|

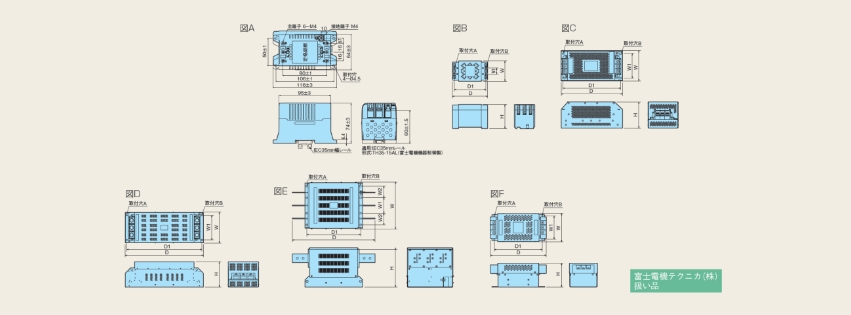

形式 |
図番 |
寸法[mm] |
概略質量[kg] |
A |
B |
C |
D |
E |
F |
I |
アース
ねじ |
端子
ねじH |
取付ねじ
(G:取付穴) |
フィルタ |
リアクトル |
抵抗・
コンデンサ |
400V
シリーズ |
OFL-0.4-4A |
A |
220 |
175 |
195 |
200 |
95 |
ー |
ー |
M4 |
M4 |
M5 |
7 |
ー |
OFL-1.5-4A |
OFL-3.7-4A |
225 |
220 |
115 |
14 |
OFL-7.5-4A |
290 |
290 |
230 |
260 |
160 |
M5 |
M5 |
M6 |
22 |
OFL-15-4A |
B |
330 |
275 |
310 |
300 |
145 |
M6 |
M6 |
M8 |
35 |
OFL-22-4A |
300 |
330 |
170 |
45 |
OFL-30-4A |
C・G |
210 |
175 |
210 |
70 |
140 |
90 |
160 |
ー |
6.4 |
8 |
ー |
12 |
3 |
OFL-37-4A |
220 |
190 |
220 |
75 |
150 |
95 |
15 |
5.5 |
OFL-45-4A |
D・G |
195 |
265 |
70 |
155 |
140 |
8.4 |
10 |
17 |
OFL-55-4A |
260 |
200 |
275 |
85 |
160 |
150 |
22 |
OFL-75-4A |
210 |
290 |
170 |
233 |
10.5 |
12 |
25 |
10 |
OFL-90-4A |
155 |
28 |
OFL-110-4A |
300 |
230 |
330 |
100 |
190 |
170 |
38 |
OFL-132-4A |
240 |
340 |
200 |
13 |
42 |
OFL-160-4A |
180 |
48 |
13 |
OFL-200-4A |
320 |
270 |
350 |
105 |
220 |
190 |
333 |
15 |
60 |
16 |
OFL-220-4A |
340 |
300 |
390 |
115 |
250 |
70 |
OFL-280-4A |
350 |
430 |
200 |
78 |
19 |
OFL-315-4A |
E・H |
440 |
275 |
450 |
150 |
230 |
170 |
ー |
15 |
90 |
36 |
OFL-355-4A |
290 |
480 |
245 |
175 |
100 |
OFL-400-4A |
295 |
510 |
240 |
110 |
OFL-450-4A |
325 |
470 |
270 |
195 |
125 |
OFL-500-4A |
335 |
500 |
280 |
210 |
145 |
OFL-630-4A |
F・H |
480 |
335 |
560 |
160 |
280 |
240 |
170 |
形式 |
適用インバータ |
機能 |
Mini(C2) |
Ace(E3) |
MEGA(G2) |
Eco |
HVAC |
VG |
OFL-□□□-2/4 |
〇 |
〇 |
〇 |
〇 |
|
|
- インバータの出力電圧波形を正弦波化します。(サージ、線間漏れ電流も抑制します)
- キャリア周波数の制限があるため、正弦波化が不要な用途にはOFL-□□□-4Aを推奨します。
- キャリア周波数の設定を誤ると、インバータにアラームが発生するなどで、正常に加速できません。フィルタを破損する可能性もあり、22kW以下は8[kHz]以上、30kW以上は6[kHz]以上に設定してください。
- ベクトル制御インバータには適用できません。(オートチューニングすることもできません。)
|

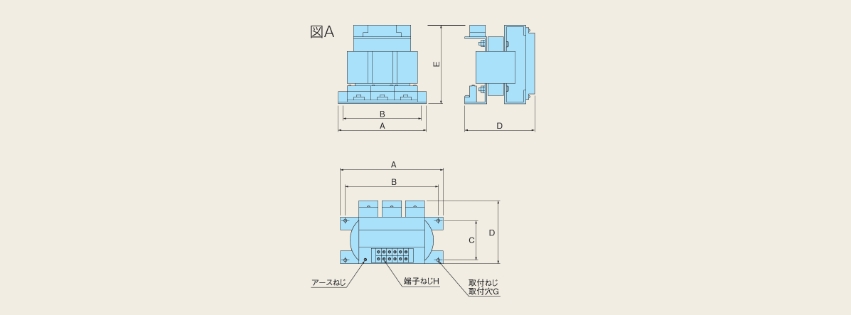

形式 |
図番 |
|
重量[kg] |
A |
B |
C |
D |
E |
アースねじ |
端子ねじH |
取付ねじG |
取付穴G |
フィルタ |
200V
シリーズ |
OFL-0.4-2 |
A |
220 |
200 |
95 |
155 |
195 |
M4 |
M4 |
M5 |
7×11 |
7 |
OFL-1.5-2 |
105 |
160 |
215 |
9.5 |
OFL-3.7-2 |
135 |
195 |
15 |
OFL-7.5-2 |
280 |
250 |
160 |
230 |
230 |
M5 |
M6 |
M6 |
8×15 |
23 |
OFL-15-2 |
300 |
270 |
170 |
255 |
320 |
M6 |
M8 |
10×20 |
38 |
OFL-22-2 |
180 |
280 |
330 |
M8 |
46 |
400V
シリーズ |
OFL-0.4-4 |
A |
220 |
200 |
95 |
155 |
195 |
M4 |
M4 |
M5 |
7×11 |
7 |
OFL-1.5-4 |
OFL-3.7-4 |
115 |
170 |
220 |
12 |
OFL-7.5-4 |
290 |
260 |
140 |
220 |
230 |
M5 |
M5 |
M6 |
8×15 |
19 |
OFL-15-4 |
330 |
300 |
145 |
240 |
310 |
M6 |
M6 |
M8 |
10×20 |
33 |
OFL-22-4 |
170 |
260 |
330 |
43 |

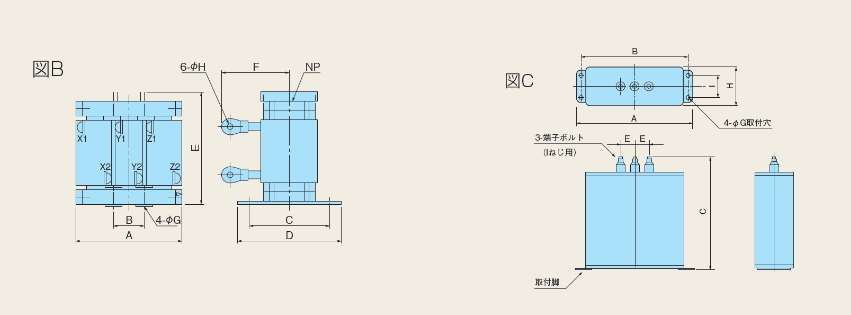

リアクトル部 OFL-□□□-〇-L |
形式 |
図番 |
寸法[mm] |
概略質量 [kg] |
A |
B |
C |
D |
E |
F |
端子ねじ H |
取付ねじ G |
取付穴G |
リアクトル |
200V
シリーズ |
OFL-30-2 |
B |
280 |
95 |
200 |
230 |
345 |
160 |
6.4 |
M8 |
φ10 |
7 |
OFL-37-2 |
210 |
240 |
170 |
8.4 |
12 |
OFL-45-2 |
330 |
110 |
200 |
400 |
M10 |
φ12 |
19 |
OFL-55-2 |
215 |
255 |
420 |
180 |
10.5 |
33 |
OFL-75-2 |
240 |
280 |
430 |
190 |
43 |
400V
シリーズ |
OFL-30-4 |
B |
280 |
95 |
200 |
230 |
345 |
150 |
6.4 |
M8 |
φ10 |
38 |
OFL-37-4 |
215 |
245 |
355 |
170 |
46 |
OFL-45-4 |
330 |
110 |
200 |
240 |
400 |
M10 |
φ12 |
55 |
OFL-55-4 |
215 |
255 |
420 |
180 |
8.4 |
68 |
OFL-75-4 |
230 |
270 |
430 |
190 |
80 |
OFL-90-4 |
360 |
120 |
260 |
300 |
480 |
10.5 |
M12 |
φ15 |
98 |
OFL-110-4 |
275 |
315 |
115 |
OFL-132-4 |
295 |
335 |
490 |
200 |
13 |
130 |
OFL-160-4 |
390 |
130 |
285 |
325 |
550 |
210 |
155 |
OFL-200-4 |
305 |
345 |
570 |
230 |
185 |
OFL-220-4 |
420 |
140 |
310 |
360 |
580 |
240 |
200 |
コンデンサ部 OFL-□□□-〇-C |
形式 |
図番 |
寸法[mm] |
概略質量 [kg] |
A |
B |
C |
E |
H |
I |
取付穴G |
取付ねじ |
端子ねじ |
200V
シリーズ |
OFL-30-2 |
C |
165 |
150 |
120 |
30 |
70 |
40 |
7 |
M5 |
M5 |
1.5 |
OFL-37-2 |
150 |
1.9 |
OFL-45-2 |
205 |
190 |
50 |
M6 |
2.5 |
OFL-55-2 |
OFL-75-2 |
280 |
265 |
180 |
80 |
90 |
55 |
M12 |
5.5 |
400V
シリーズ |
OFL-30-4 |
C |
165 |
150 |
100 |
30 |
70 |
40 |
M5 |
1.3 |
OFL-37-4 |
OFL-45-4 |
120 |
1.5 |
OFL-55-4 |
OFL-75-4 |
150 |
1.9 |
OFL-90-4 |
205 |
190 |
50 |
M6 |
2.5 |
OFL-110-4 |
OFL-132-4 |
280 |
265 |
180 |
80 |
90 |
55 |
M12 |
5.5 |
OFL-160-4 |
OFL-200-4 |
200 |
6 |
OFL-220-4 |
230 |
7 |
パワーフィルタ( RNFTC,TD,MC,TS,DS,MS シリーズ ) [3 相 200V 用、3 相 400V 用 ]
機種イメージ |
適用インバータ |
機能 |
Mini(C2) |
Ace(E3) |
MEGA(G2) |
Eco |
HVAC |
VG |
 |
〇 |
〇 |
〇 |
〇 |
|
〇 |
インバータ等から発生するノイズを防止します。
●特に国内のAMラジオ周波数帯域(531kから1602kHz)のノイズ減衰に効果的です。
●漏れ電流が小さいため、漏電遮断器の誤動作がきわめて低くなっています。
●入力回路用パワーフィルタと出力回路用パワーフィルタを組み合わせることで減衰性能がアップします。
●RNFTD形およびRNFDS形は、レール取付可能です。 |
入力回路用パワーフィルタ(RNF□C□□-20/40,RNFTD□□-20/40)
定格
電圧 |
形式 |
定格
電流
[A] |
漏れ
電流
[mA] |
図番 |
|
概略
質量
[kg] |
W |
W1(W2)
取付
ピッチ |
D |
D1
取付
ピッチ |
H |
取付穴
A |
取付穴
B |
端子
ねじ |
アース
ねじ |
3相
250V |
RNFTD06-20 |
6 |
一相接地時
1.0以下 |
A |
64 |
32 |
116 |
106 |
74 |
4-φ4.5 |
- |
M4 |
M4 |
0.5 |
RNFTD10-20 |
10 |
RNFTD20-20 |
20 |
RNFTD30-20 |
30 |
一相接地時
1.5以下 |
RNFTC50-20 |
50 |
一相接地時
1.0以下 |
B |
85 |
25 |
146 |
131 |
100 |
2(- 4.5×6.5) |
2-φ4.5 |
M5 |
1.1 |
RNFMC60-20 |
60 |
一相接地時
1.5以下 |
C |
127 |
101 |
255 |
240 |
109 |
2-φ6 |
2(- 6×8) |
M6 |
M5 |
2 |
RNFMC75-20 |
75 |
RNFMC1H-20 |
100 |
142 |
116 |
270 |
255 |
120 |
M8 |
2.6 |
RNFMCH1-20 |
150 |
一相接地時
3.0以下 |
164 |
136 |
335 |
317 |
134 |
2-φ7 |
2(- 7×9) |
4.1 |
RNFMC2H-20 |
200 |
179 |
147 |
385 |
365 |
157 |
2-φ9 |
2(- 9×11) |
M10 |
6.5 |
RNFMC3H-20 |
300 |
199 |
136 |
487 |
463 |
160 |
2-φ11 |
2(- 11×13) |
M6 |
11 |
RNFMC4H-20 |
400 |
239 |
170 |
573 |
549 |
200 |
M12 |
19.5 |
RNFMC5H-20 |
500 |
一相接地時
9.5以下 |
D |
260 |
205 |
650 |
625 |
210 |
M16 |
21 |
RNFMC6H-20 |
600 |
3相
480V |
RNFTD06-40 |
6 |
中性点接地時
1.0以下 |
A |
64 |
32 |
116 |
106 |
74 |
4-φ4.5 |
- |
M4 |
M4 |
0.5 |
RNFTD10-40 |
10 |
RNFTD20-40 |
20 |
RNFTD30-40 |
30 |
中性点接地時
2.0以下 |
RNFTC50-40 |
50 |
中性点接地時
1.0以下
一相接地時
6.5以下 |
B |
85 |
25 |
146 |
131 |
100 |
2(- 4.5×6.5) |
2-φ4.5 |
M5 |
1.6 |
RNFMC75-40 |
75 |
中性点接地時
1.0以下
一相接地時
9.0以下 |
C |
127 |
101 |
225 |
240 |
109 |
2-φ6 |
2(- 6×8) |
M6 |
M5 |
2 |
RNFMC1H-40 |
100 |
142 |
116 |
270 |
255 |
120 |
M8 |
2.6 |
RNFMCH1-40 |
150 |
中性点接地時
2.1以下
一相接地時
19.0以下 |
164 |
136 |
335 |
317 |
134 |
2-φ7 |
2(- 7×9) |
4.1
6.5 |
RNFMC2H-40 |
200 |
179 |
147 |
385 |
365 |
157 |
2-φ9 |
2(- 9×11) |
M10 |
RNFMC3H-40 |
300 |
199 |
136 |
487 |
463 |
160 |
2-φ11 |
2(- 11×13) |
M6 |
11 |
RNFMC4H-40 |
400 |
239 |
170 |
573 |
549 |
200 |
M12 |
19.5 |
RNFMC5H-40 |
500 |
中性点接地時
9.9以下 |
D |
260 |
205 |
650 |
625 |
210 |
M16 |
21 |
RNFMC6H-40 |
600 |
RNFMC9H-40 |
900 |
中性点接地時
10.0以下 |
E |
325 |
W1:
108 |
W2:
80 |
573 |
375 |
275 |
4-φ11 |
4(- 11×13) |
2-φ14 |
M10 |
30 |
出力回路用パワーフィルタ(RNF□S□□-20/40)
定格電圧 |
形式 |
定格電流
[A] |
図番 |
|
概略質量
[kg] |
W |
W1(W2)
取付ピッチ |
D |
D1
取付ピッチ |
H |
取付穴A |
取付穴B |
端子ねじ |
3相
250V |
RNFDS05-20 |
5 |
A |
64 |
32 |
116 |
106 |
74 |
4-φ4.5 |
- |
M4 |
0.5 |
RNFDS10-20 |
10 |
RNFDS20-20 |
20 |
RNFDS30-20 |
30 |
RNFTS50-20 |
50 |
B |
85 |
25 |
146 |
131 |
100 |
2(- 4.5×6.5) |
φ4.5 |
M5 |
1.6 |
RNFMS60-20 |
60 |
F |
118.5 |
97 |
233 |
200 |
99 |
2-φ6 |
2-φ6 |
M6 |
2.2 |
RNFMS75-20 |
75 |
RNFMS90-20 |
90 |
3相
480V |
RNFDS10-40 |
10 |
A |
64 |
32 |
116 |
106 |
74 |
4-φ4.5 |
- |
M4 |
0.5 |
RNFDS20-40 |
20 |
RNFDS25-40 |
25 |
RNFDS30-40 |
30 |
RNFTS40-40 |
40 |
B |
85 |
25 |
146 |
131 |
100 |
2(- 4.5×6.5) |
φ4.5 |
M5 |
1.6 |
RNFTS45-40 |
45 |
RNFMS75-40 |
75 |
F |
118.5 |
97 |
233 |
200 |
99 |
2-φ6 |
2-φ6 |
M6 |
2.6 |
RNFMS1H-40 |
100 |
EMC対応フィルタ
機種イメージ |
適用インバータ |
機能 |
Mini(C2) |
Ace(E3) |
MEGA(G2) |
Eco |
HVAC |
VG |
 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
汎用インバータ用のEMC対応フィルタです。
インバータ取扱説明書の接続方法に従って設置することで、欧州規格のEMC指令に対応することができます。
注)各シリーズの推奨品については取扱説明 |
EMCフィルタ形式 |
定格電圧
[V] |
定格電流
[A] |
図 |
フィルタ外形寸法[mm] |
コア外形寸法
[mm] |
W |
W1 |
MAX.H |
H |
H1 |
D |
C1 |
C2 |
質量[kg] |
CC |
CC1 |
CD |
EFL-0.75SP-2 |
230 |
6 |
A |
85 |
59 |
− |
243 |
228 |
93 |
φ5 |
5x7長穴 |
1.5 |
51 |
25 |
17 |
EFL-3.7SP-2 |
25 |
A |
105 |
80 |
− |
233 |
215 |
136 |
φ6 |
6x8長穴 |
2.5 |
71 |
41 |
18 |
EFL-7.5SP-2 |
50 |
A |
120 |
95 |
− |
273 |
254 |
158 |
φ7 |
7x9長穴 |
5 |
71 |
71 |
18 |
EFL-15SP-2 |
100 |
A |
205 |
160 |
− |
513 |
487 |
193 |
φ11 |
11x13長穴 |
20 |
100 |
72 |
27 |
EFL-22SP-2 |
150 |
A |
205 |
160 |
− |
513 |
487 |
193 |
φ11 |
11x13長穴 |
20 |
100 |
72 |
27 |
FS21312-18-07 |
480 |
18 |
B |
155 |
105 |
− |
310 |
293 |
45 |
φ5.3 |
− |
1.3 |
− |
− |
− |
FS21312-44-07 |
44 |
B |
225 |
167 |
− |
331 |
311 |
55 |
φ8.3 |
− |
2.5 |
− |
− |
− |
FS21312-78-07 |
78 |
B |
250 |
185 |
− |
480 |
449 |
90 |
φ8.3 |
− |
5 |
− |
− |
− |
FS5536-5-07(EFL-0.75G11-4) |
5 |
B |
116 |
90 |
320 |
310 |
293 |
42 |
φ5.3 |
− |
0.9 |
− |
− |
− |
FS5536-12-07(EFL-4.0G11-4) |
12 |
B |
155 |
105 |
320 |
310 |
293 |
45 |
φ5.3 |
− |
1.2 |
− |
− |
− |
FS5536-35-07(EFL-7.5G11-4) |
35 |
B |
225 |
167 |
341 |
331 |
311 |
47.5 |
φ8.3 |
− |
1.8 |
− |
− |
− |
FS5536-50-07(EFL-15G11-4) |
50 |
B |
250 |
185 |
500 |
480 |
449 |
70 |
φ8.3 |
− |
3.6 |
− |
− |
− |
FS5536-72-07(EFL-22G11-4) |
72 |
B |
250 |
185 |
500 |
480 |
449 |
70 |
φ8.3 |
− |
4 |
− |
− |
− |
FS5536-100-35 |
100 |
C |
90 |
65 |
380 |
320 |
305 |
150 |
φ6.5 |
− |
4.3 |
− |
− |
− |
FS5536-180-40 |
180 |
C |
120 |
102 |
451 |
380 |
365 |
170 |
φ6.5 |
− |
6.5 |
− |
− |
− |
FS5536-250-99-1 |
250 |
D |
260 |
235 |
386 |
306 |
120 |
115 |
φ12 |
− |
9.4 |
− |
− |
− |
FS5536-400-99-1 |
400 |
D |
260 |
235 |
386 |
306 |
120 |
115 |
φ12 |
− |
11.5 |
− |
− |
− |
FN3359-600-99 |
600 |
D |
260 |
235 |
386 |
306 |
120 |
135 |
φ12 |
− |
11 |
− |
− |
− |
FN3359-800-99 |
800 |
D |
280 |
255 |
456 |
356 |
145 |
170 |
φ12 |
− |
18 |
− |
− |
− |
FN3359-1000-99 |
1000 |
D |
280 |
255 |
456 |
356 |
145 |
170 |
φ12 |
− |
18 |
− |
− |
− |
FN3359-1600-99 |
1600 |
D |
300 |
275 |
586 |
406 |
170 |
160 |
φ12 |
− |
27 |
− |
− |
− |
リアクトル・フィルタ類の使い分け
インバータ周辺のリアクトル・フィルタ類および工事方法などの効果を目的別に示します。対策する場合の選定の参考としてください。(◎;効果大、○:効果有り、△:効果小)
「入力回路側リアクトル・フィルタ類」の効果
目的 |
オプション(対策) |
EMC対応フィルタ
EFL,FS,FN |
パワー
フィルタ
(RNF□□) |
ラジオノイズ低減用
零相リアクトル
(ACL-40C、ACL74C、F200160) |
交流
リアクトル
(ACR2-***)
(ACR4-***) |
直流
リアクトル
(DCR2-***)
(DCR4-***) |
フィルタユニット
(IFL-**U-*) |
配線の分離 |
シールド配線
金属管配線 |
備考 |
雑音端子電圧の低減
(漏洩ノイズ電流の低減) |
◎ |
○ |
△(注1) |
− |
− |
△ |
− |
− |
注)CEマーキング対応のためには、指定するEMC対応フィルタ(EFL,FS, FN)の接続と、取扱説明書の指定条件を満足する必要があります。 |
入力配線からの放射ノイズの低減 |
○ |
○ |
△(注1) |
− |
− |
△ |
− |
◎(注2) |
|
入力配線からの誘導障害の防止 |
○ |
○ |
△(注1) |
− |
− |
△ |
◎ |
◎(注2) |
|
ELCB・ELR(漏電遮断器)の
トリップ防止 |
− |
− |
− |
− |
− |
− |
− |
− |
注)高周波フィルタ機能を備えたELCB・ELRを採用する必要があります。
富士電機製のELCBは標準品で対策済です。 |
入力高調波電流の低減
(入力力率の改善) |
− |
− |
− |
○
(80 %以上) |
◎
(90 %以上) |
◎
(94 %以上) |
− |
− |
|
入力電源品質の改善 |
− |
− |
− |
○ |
○ |
○ |
− |
− |
注)電源電圧のアンバランス,陥没対策として効果が得られる場合があります。 |
「出力回路側リアクトル・フィルタ類」の効果
目的 |
オプション(対策) |
出力回路用フィルタ
(OFL-***-4A**) |
パワーフィルタ
(RNF□□) |
ラジオノイズ低減用零相リアクトル
(ACL-40C、ACL74C、F200160) |
配線の分離 |
シールド配線
金属管配線 |
備考 |
対地間の高周波漏れ電流の低減
(漏洩ノイズ電流の低減) |
− |
○ |
△(注1) |
− |
− |
|
出力配線からの放射ノイズの低減 |
− |
○ |
△(注1) |
− |
◎(注2) |
|
出力配線からの誘導障害の防止 |
○ |
○ |
△(注1) |
◎ |
◎(注2) |
|
モータ端子サージ電圧の抑制線間の高周波漏れ電流の低減 |
◎ |
− |
− |
− |
− |
(注3)線間の高周波漏れ電流による、インバータの過熱・過電流トリップを防止します。 |
ELCB・ELR(漏電遮断器)
のトリップ防止 |
− |
− |
− |
− |
− |
(注4)高周波フィルタ機能を備えたELCB・ELRを採用する必要があります
富士電機製のELCBは標準品で対策済です。 |
-
注3
-
零相リアクトル(ACL)に通す電線のターン数を増やすことで,ノイズ減衰効果が高くなります。
-
注4
-
シールド線や金属配管を使用しても,接地が悪いとノイズへの効果がない場合があります。
他の方法でオプション品を探す
その他サポート
