製品情報
IGBTモジュール 2-Pack
2-Packは、ハーフブリッジ回路を内蔵しています。
UPS、汎用インバータ、電鉄、メガソーラなど広範囲の変換器容量に対応した製品系列があります。 インフラ用途には高い信頼性が要求され、ハイパワーモジュールやPrimePACK™が適しています。
スタンダード製品は、市場で普及している外形なので、他社との互換性があります。
2個組 Xシリーズ 650V, 1200V, 1700Vクラス
第7世代 Xシリーズ
| Package | Ic | 650V | 1200V | 1700V |
|---|---|---|---|---|
| X series | X series | X series | ||
 M263 |
75A | 2MBI75XAA170-50 | ||
| 100A | 2MBI100XAA120-50 | 2MBI100XAA170-50 | ||
| 150A | 2MBI150XAA065-50 | 2MBI150XAA120-50 | 2MBI150XAA170-50 | |
| 200A | 2MBI200XAA065-50 | 2MBI200XAA120-50 | ||
 M274 |
200A | 2MBI200XBE120-50 | ||
| 300A | 2MBI300XBE065-50 | 2MBI300XBE120-50 | ||
| 400A | 2MBI400XBE065-50 | |||
 M275  |
400A | 2MBI400XDE065-50 | 2MBI400XDE120-50 | |
| 600A | 2MBI600XDE065-50 | 2MBI600XDE120-50 | ||
 M276  |
150A | 2MBI150XHA170-50 | ||
| 200A | 2MBI200XHA170-50 | |||
| 300A | 2MBI300XHA120-50 | 2MBI300XHA170-50 | ||
| 400A | 2MBI400XHA170-50 | |||
| 450A | 2MBI450XHA120-50 | |||
| 600A | 2MBI600XHA120-50 | |||
 M277 |
300A | 2MBI300XEE170-50 | ||
| 400A | 2MBI400XEE170-50 | |||
| 450A | 2MBI450XEE120-50 | |||
| 600A | 2MBI600XEE065-50 | 2MBI600XEE120-50 |
NEW 新製品
UP 更新
UD 開発中
2個組 Dual XT Xシリーズ 1200V, 1700Vクラス
| Package | Ic | 1200V | 1700V |
|---|---|---|---|
| X series | X series | ||
 M254  Solder pins |
225A | 2MBI225XNA120-50 | 2MBI225XNA170-50 |
| 300A | 2MBI300XNA120-50 | 2MBI300XNA170-50 | |
| 450A | 2MBI450XNA120-50 | 2MBI450XNA170-50 | |
| 600A | 2MBI600XNG120-50 | 2MBI600XNG170-50 | |
 M285*1 Solder pins |
600A | 2MBI600XNE120-50 | 2MBI600XNE170-50 |
| 800A | 2MBI800XNE120-50 | 2MBI800XRNE170-50 | |
| 1000A | 2MBI1000XRNE120-50 | ||
 M282  Press fit pins |
225A | 2MBI225XNB120-50 | 2MBI225XNB170-50 |
| 300A | 2MBI300XNB120-50 | 2MBI300XNB170-50 | |
| 450A | 2MBI450XNB120-50 | 2MBI450XNB170-50 | |
| 600A | 2MBI600XNH120-50 | 2MBI600XNH170-50 | |
 M286*1  Press fit pins |
600A | 2MBI600XNF120-50 | 2MBI600XNF170-50 |
| 800A | 2MBI800XNF120-50 | 2MBI800XRNF170-50 | |
| 1000A | 2MBI1000XRNF120-50 |
NEW 新製品
UP 更新
UD 開発中
-
*1
-
高放熱、高耐トラッキング性パッケージ
PrimePACK™ Xシリーズ1200V, 1700Vクラス
| Package | Ic | 1200V | 1700V |
|---|---|---|---|
| X series | X series | ||
| Low switching loss | |||
 M271 |
650A | 2MBI650XXA170-50 | |
| 900A | 2MBI900XXA120P-50 | ||
| 1200A | 2MBI1200XXE120P-50 | 2MBI1200XXE170-50 | |
 M272 |
1000A | 2MBI1000XXB170-50 | |
| 1400A | 2MBI1400XXB120P-50 | 2MBI1400XXB170-50 | |
| 1800A | 2MBI1800XXF120P-50 | 2MBI1800XXF170-50 | |
 M291 |
1800A | 2MBI1800XXG120P-50 | 2MBI1800XXG170-50 |
| 2400A | 2MBI2400XRXG120-50 | 2MBI2400XRXG170-50 |
NEW 新製品
UP 更新
UD 開発中
-
注
-
PrimePACK™はInfineon Technologies社の登録商標です
ハイパワーモジュール HPnC Xシリーズ 1700V, 2300Vクラス
| Package | Ic | 1700V | 2300V |
|---|---|---|---|
| X series | X series | ||
 M297 |
1200A | 2MBI1200XYF170-50 | |
| 1500A | 2MBI1500XYF170-50 | ||
 M298 |

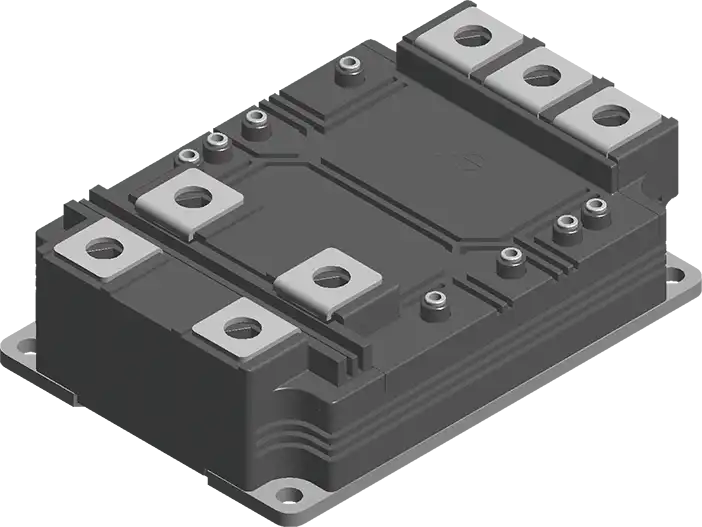

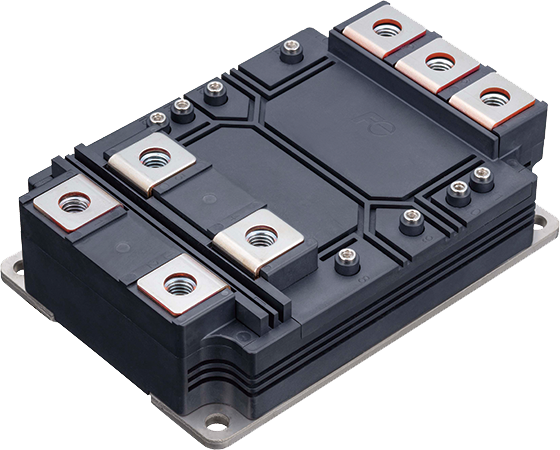

1200A | 2MBI1200XZF170-50 | 2MBI1200XZF230-50 |
| 1500A | 2MBI1500XZF170-50 | ||
| 1800A | 2MBI1800XZF170-50 |
NEW 新製品
UP 更新
UD 開発中
-
注
-
M297: MgSiC-baseplate, M298: Cu-baseplate
2個組 Vシリーズ 600V, 1200V, 1700Vクラス
| Package | Ic | 600V | 1200V | 1700V |
|---|---|---|---|---|
| V series | V series | V series | ||
M263 |
75A | 2MBI75VA-120-50 | 2MBI75VA-170-50 | |
| 100A | 2MBI100VA-060-50 | 2MBI100VA-120-50 | 2MBI100VA-170-50 | |
| 150A | 2MBI150VA-060-50 | 2MBI150VA-120-50 | ||
| 200A | 2MBI200VA-060-50 | |||
M274 |
150A | 2MBI150VB-120-50 | ||
| 200A | 2MBI200VB-120-50 | |||
| 300A | 2MBI300VB-060-50 | |||
| 400A | 2MBI400VB-060-50 | |||
M275 |
300A | 2MBI300VD-120-50 | ||
| 400A | 2MBI400VD-060-50 | 2MBI400VD-120-50 | ||
| 600A | 2MBI600VD-060-50 | |||
M276 |
150A | 2MBI150VH-170-50 | ||
| 200A | 2MBI200VH-120-50 | 2MBI200VH-170-50 | ||
| 300A | 2MBI300VH-120-50 | 2MBI300VH-170-50 | ||
| 450A | 2MBI450VH-120-50
2MBI450VH-120F-50 |
|||
M277 |
300A | 2MBI300VE-120-50 | 2MBI300VE-170-50 | |
| 400A | 2MBI400VE-170-50 | |||
| 450A | 2MBI450VE-120-50 | |||
| 600A | 2MBI600VE-060-50 | 2MBI600VE-120-50 |
NEW 新製品
UP 更新
UD 開発中
2個組 Dual XT Vシリーズ 1200V, 1700Vクラス
| Package | Ic | 1200V | 1700V | ||
|---|---|---|---|---|---|
| V series | V series With SiN-substrate*1 | V series | V series With SiN-substrate*1 | ||
M254 |
225A | 2MBI225VN-120-50 | 2MBI225VN-120S-50 | ||
| 300A | 2MBI300VN-120-50 | 2MBI300VN-120S-50 | 2MBI300VN-170-50 | ||
| 450A | 2MBI450VN-120-50 | 2MBI450VN-120S-50 | 2MBI450VN-170-50 | ||
| 550A | 2MBI550VN-170-50 | ||||
| 600A | 2MBI600VN-120-50 | ||||
M282 |
225A | 2MBI225VX-120-50 | 2MBI225VX-170-50 | ||
| 300A | 2MBI300VX-120-50 | 2MBI300VX-170-50 | |||
| 450A | 2MBI450VX-120-50 | 2MBI450VX-170-50 | |||
| 550A | 2MBI550VX-170-50 | ||||
| 600A | 2MBI600VX-120-50 | ||||
NEW 新製品
UP 更新
UD 開発中
-
*1
-
低熱抵抗バージョン
PrimePACK™ Vシリーズ 1200V, 1700Vクラス
| Package | Ic | 1200V | 1700V | ||
|---|---|---|---|---|---|
| V series | V series | ||||
| Low switching loss | Soft turn off | Low switching loss | Soft turn off | ||
M271 |
600A | 2MBI600VXA-120E-50
2MBI600VXA-120E-54 |
|||
| 650A | 2MBI650VXA-170E-50
2MBI650VXA-170E-54 |
||||
| 2MBI650VXA-170EA-50
2MBI650VXA-170EA-54 |
|||||
| 900A | 2MBI900VXA-120E-50
2MBI900VXA-120E-54 |
2MBI900VXA-120P-50
2MBI900VXA-120P-54 |
|||
M272 |
1000A | 2MBI1000VXB-170E-50
2MBI1000VXB-170E-54 |
|||
| 2MBI1000VXB-170EA-50
2MBI1000VXB-170EA-54 |
|||||
| 1400A | 2MBI1400VXB-120E-50
2MBI1400VXB-120E-54 |
2MBI1400VXB-120P-50
2MBI1400VXB-120P-54 |
2MBI1400VXB-170E-50
2MBI1400VXB-170E-54 |
2MBI1400VXB-170P-50
2MBI1400VXB-170P-54 |
|
NEW 新製品
UP 更新
UD 開発中
-
注1
-
PrimePACK™はInfineon Technologies社の登録商標です
-
注2
-
-54…VCE(sat)及びVFのランクをラベルに表示
-
注3
-
EAの付く型式は、VFおよび熱抵抗を低減、ダイオードへの負荷が高いアプリケーションに対応
