エアコン

エアコン

エアコンは、冷暖房する装置です。回路構成は、室内機と室外機から構成されます。
室内機には、室内の風量を制御するファンモータが搭載され、
室外機には、冷媒を圧縮させるコンプレッサモータが搭載されます。
各モータは、パワーデバイスで構成されるインバータ回路で制御されます。
以下に、室外機に最適な富士電機の半導体を紹介します。

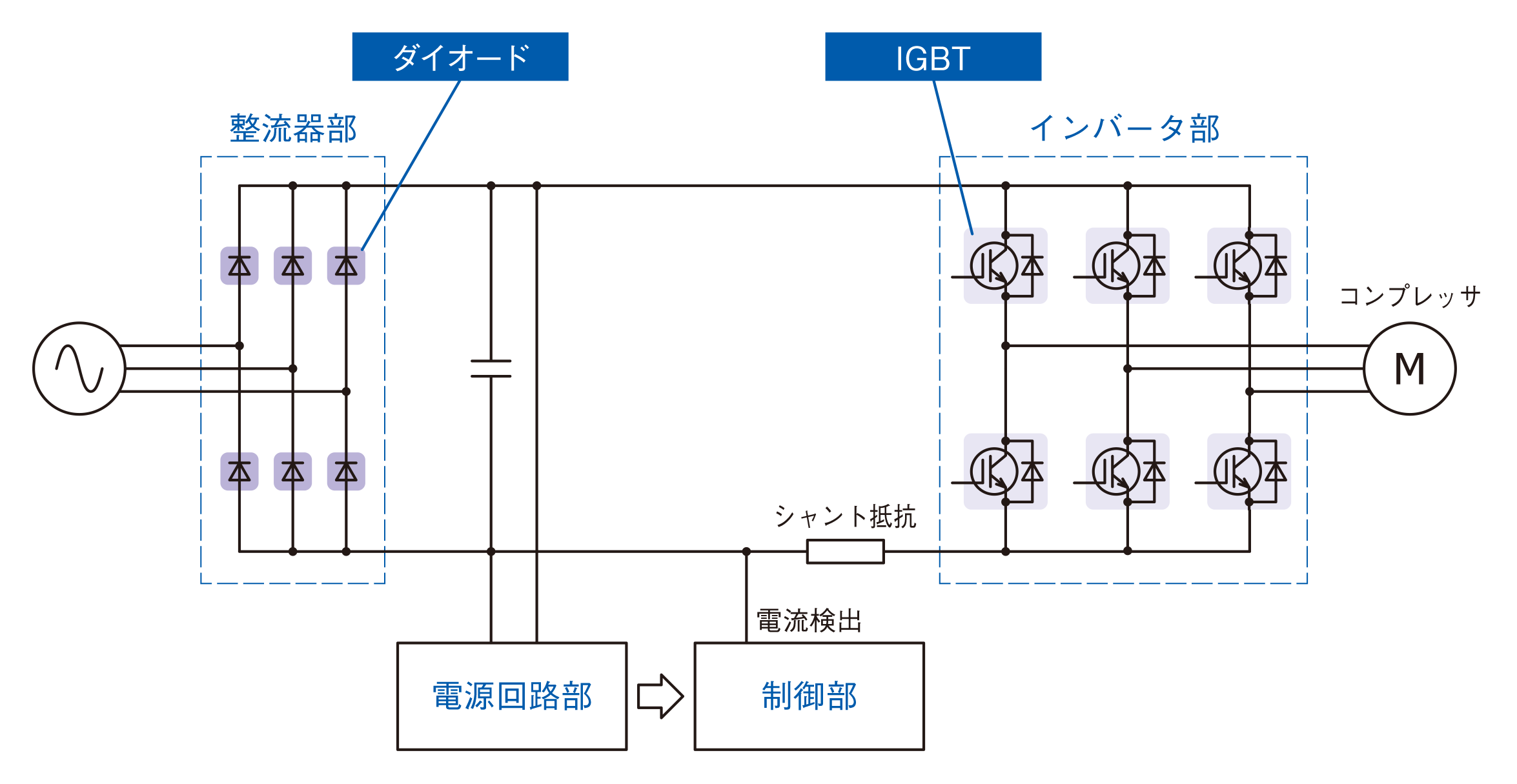

エアコン室外機の回路構成
エアコン室外機用IGBTモジュール

エアコン室外機の回路構成

エアコン室外機用IGBTモジュール

冷房定格能力	素子定格	Xシリーズ		Vシリーズ
HP	素子定格	IPM	IGBT モジュール	IPM	IGBT モジュール
1	600V/10A or 650V/10A	6MBP10XSA060-50 6MBP10XSC060-50 6MBP10XSL065-50 6MBP10XSM065-50	7MBR10XKC065-50 7MBR10XKA065-50		7MBR10VKC060-50 7MBR10VKA060-50
2.5	600V/15A or 650V/15A	6MBP15XSA060-50 6MBP15XSC060-50 6MBP15XSL065-50 6MBP15XSM065-50	7MBR15XKC065-50 7MBR15XKA065-50		7MBR15VKC060-50 7MBR15VKA060-50
5	600V/20A or 650V/20A	6MBP20XSA060-50 6MBP20XSC060-50 6MBP20XSL065-50 6MBP20XSM065-50	7MBR20XKC065-50 7MBR20XKA065-50	6MBP20VAA060-50	7MBR20VKC060-50 7MBR20VKA060-50
7.5	600V/30A or 650V/30A	6MBP30XSA060-50 6MBP30XSC060-50 6MBP30XSL065-50 6MBP30XSM065-50	7MBR30XKC065-50 7MBR30XKA065-50	6MBP30VAA060-50	7MBR30VKC060-50 7MBR30VKA060-50
15	600V/50A or 650V/50A	6MBP50XTA065-50 6MBP50XTC065-50	7MBR50XKD065-50 7MBR50XKB065-50 7MBR50XPA065-50 7MBR50XMA065-50 7MBR50XWA065-50 7MBR50XYA065-50	6MBP50VAA060-50 6MBP50VBA060-50 6MBP50VFN060-50 7MBP50VFN060-50 6MBP50VDA060-50 7MBP50VDA060-50	7MBR50VKD060-50 7MBR50VKB060-50 7MBR50VA060-50 7MBR50VP060-50 7MBR50VY060-50 6MBI50VA-060-50 6MBI50VW-060-50
20	600V/75A or 650V/75A	6MBP75XTA065-50 6MBP75XTC065-50	7MBR75XMA065-50 7MBR75XNA065-50 7MBR75XPA065-50 7MBR75XWA065-50 7MBR75XXA065-50 7MBR75XYA065-50	6MBP75VBA060-50 6MBP75VFN060-50 7MBP75VFN060-50 6MBP75VDA060-50 7MBP75VDA060-50	7MBR75VB060-50 7MBR75VP060-50 7MBR75VY060-50 6MBI75VA-060-50 6MBI75VW-060-50
30	600V/100A or 650V/100A		7MBR100XNA065-50 7MBR100XPE065-50 7MBR100XRA065-50 7MBR100XXA065-50 7MBR100XYE065-50 7MBR100XZA065-50	6MBP100VFN060-50 7MBP100VFN060-50 6MBP100VDA060-50 7MBP100VDA060-50 6MBP100VDN060-50 7MBP100VDN060-50	7MBR100VP060-50 7MBR100VB060-50 7MBR100VR060-50 7MBR100VZ060-50 6MBI100VA-060-50 6MBI100VW-060-50
40	600V/150A or 650V/150A		7MBR150XNA065-50 7MBR150XRA065-50 7MBR150XRE065-50 7MBR150XXA065-50 7MBR150XZA065-50	6MBP150VDA060-50 7MBP150VDA060-50 6MBP150VDN060-50 7MBP150VDN060-50	7MBR150VR060-50 7MBR150VZ060-50 6MBI150VB-060-50 6MBI150VX-060-50
60	600V/200A			6MBP200VDA060-50 7MBP200VDA060-50 6MBP200VDN060-50 7MBP200VDN060-50 6MBP200VEA060-50 7MBP200VEA060-50

NEW 新製品

UP 更新

UD 開発中
