高圧インバータ

高圧インバータ
3相交流3k/6k/6.6kVの高圧電動機をインバータ駆動する装置で、鉄鋼・繊維・製紙などのプラントで使われます。
高圧インバータ用に、1700V、3300Vの高耐圧IGBTモジュールを系列化しています。
Fuji IGBT Modules for MV , SVG Inverter PDF(961KB)
主回路例

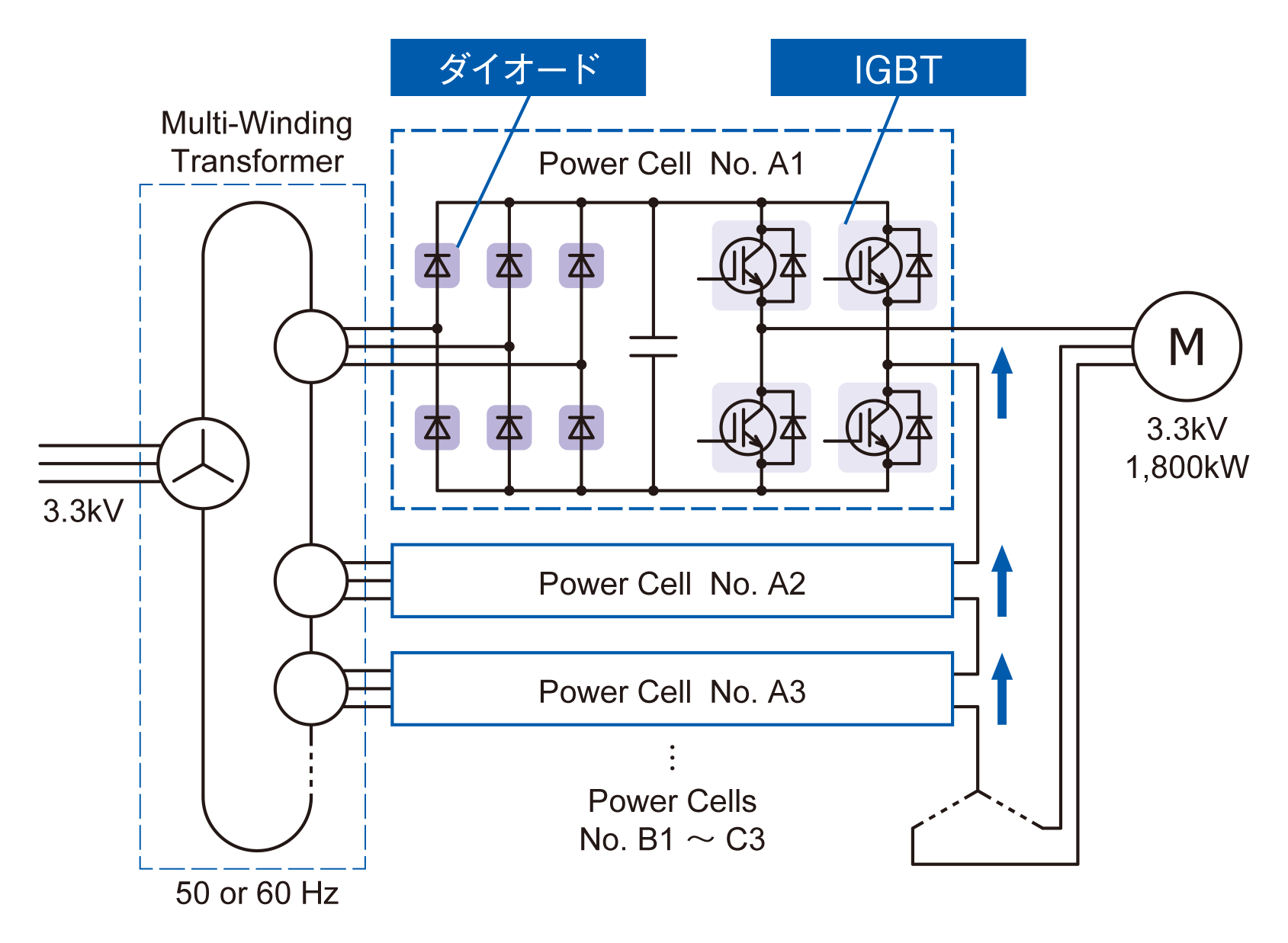

図1. Unit serial multi-level
図1. Unit serial multi-level

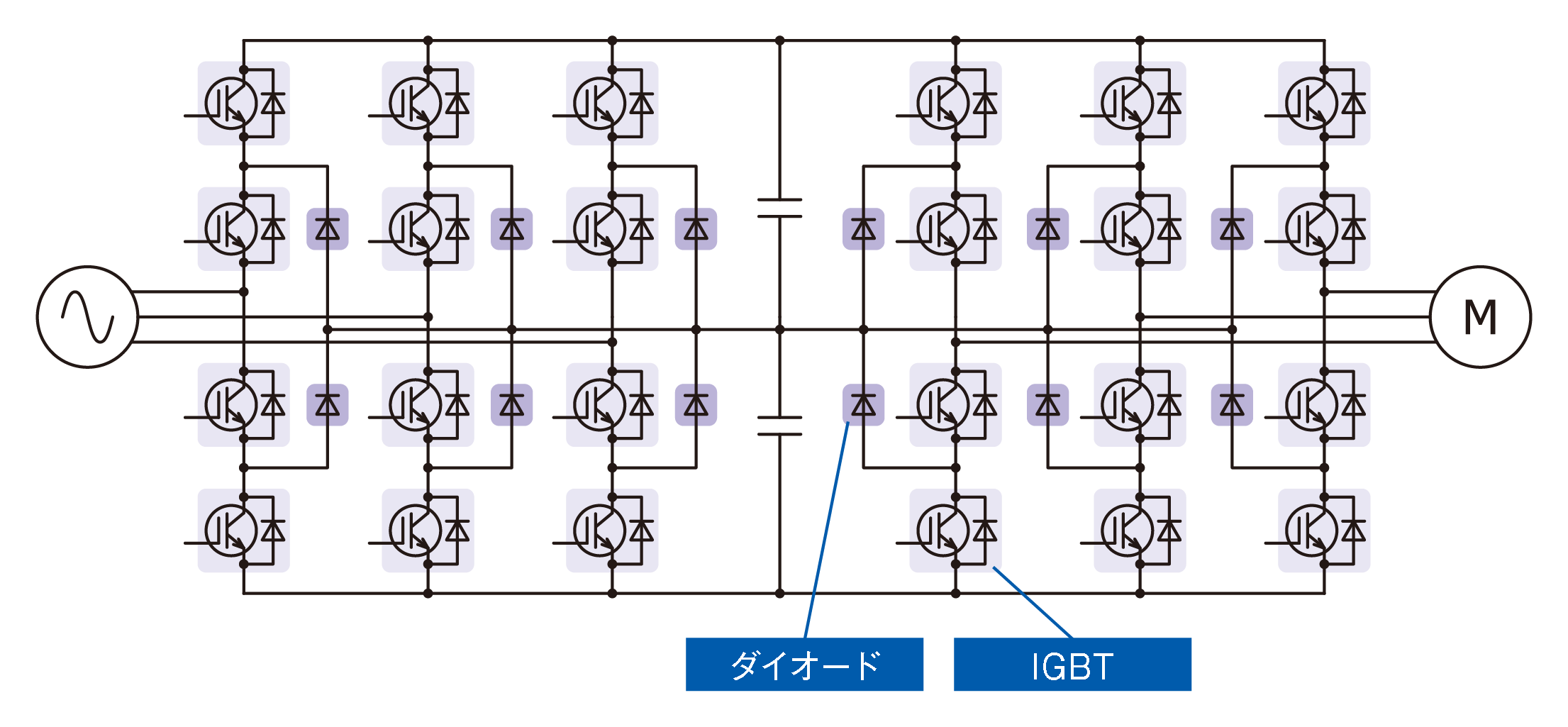

図2. Direct 3-level Inverter
図2. Direct 3-level Inverter

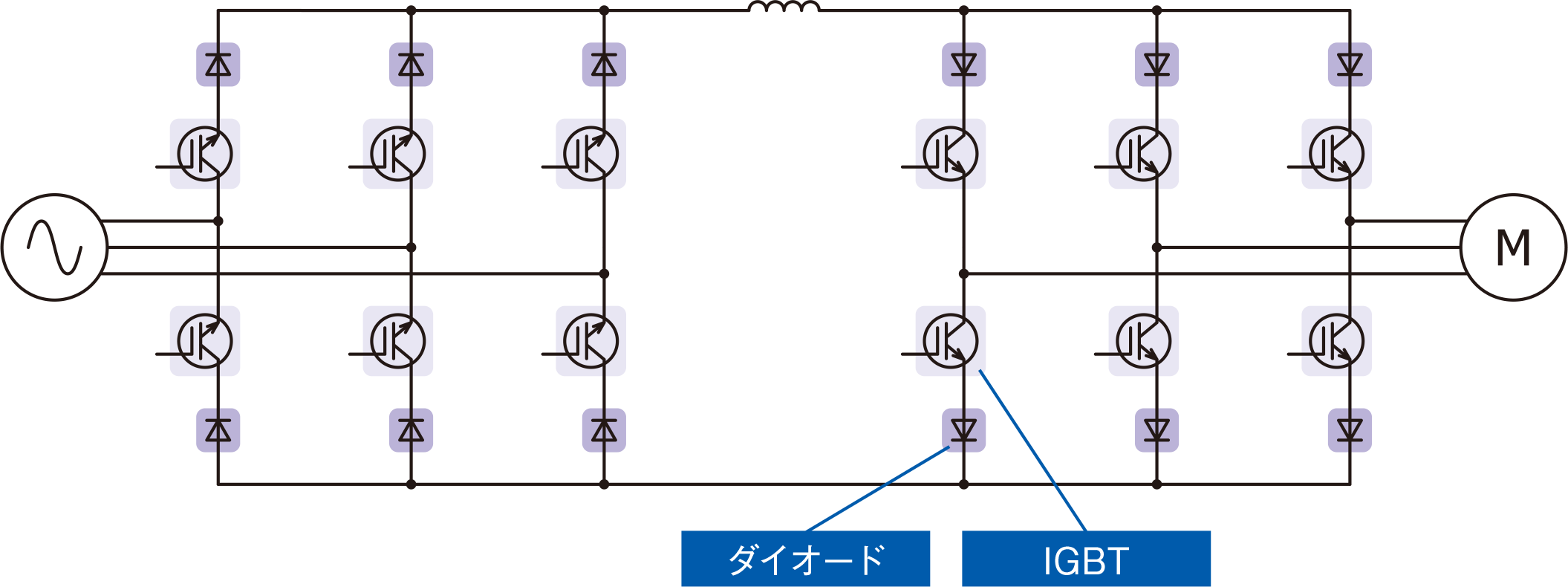

図3. Current type Inverter
図3. Current type Inverter
高圧インバータ用IGBTモジュール
AC output voltage Inverter capacity (kVA) Serial Device rating X series V series
3.3kV 350 4 1700V/100A 2MBI100XAA170-50 2MBI100VA-170-50
500 4 1700V/150A 2MBI150XAA170-50
2MBI150XHA170-50		 2MBI150VH-170-50
700 4 1700V/200A 2MBI200XHA170-50 2MBI200VH-170-50
1050 4 1700V/300A 2MBI300XNA170-50
2MBI300XNB170-50		 2MBI300VN-170-50
2MBI300VX-170-50
1350 4 1700V/450A 2MBI450XNA170-50
2MBI450XNB170-50		 2MBI450VN-170-50
2MBI450VX-170-50
1600 4 1700V/300A×2p 2MBI300XNA170-50
2MBI300XNB170-50		 2MBI300VN-170-50
2MBI300VX-170-50
6.6kV 720 8 1700V/100A 2MBI100XAA170-50 2MBI100VA-170-50
1090 8 1700V/150A 2MBI150XAA170-50
2MBI150XHA170-50		 2MBI150VH-170-50
1450 8 1700V/200A 2MBI200XHA170-50 2MBI200VH-170-50
2180 8 1700V/300A 2MBI300XNA170-50
2MBI300XNB170-50		 2MBI300VN-170-50
2MBI300VX-170-50
2900 8 1700V/450A 2MBI450XNA170-50
2MBI450XNB170-50		 2MBI450VN-170-50
2MBI450VX-170-50
3490 8 1700V/300A×2p 2MBI300XNA170-50
2MBI300XNB170-50		 2MBI300VN-170-50
2MBI300VX-170-50
10kV 1200 12 1700V/100A 2MBI100XAA170-50 2MBI100VA-170-50
1800 12 1700V/150A 2MBI150XHA170-50
2MBI150XAA170-50		 2MBI150VH-170-50
2400 12 1700V/200A 2MBI200XHA170-50 2MBI200VH-170-50
3600 12 1700V/300A 2MBI300XNA170-50
2MBI300XNB170-50		 2MBI300VN-170-50
2MBI300VX-170-50
4800 12 1700V/450A 2MBI450XNA170-50
2MBI450XNB170-50		 2MBI450VN-170-50
2MBI450VX-170-50
5800 12 1700V/300A×2p 2MBI300XNA170-50
2MBI300XNB170-50		 2MBI300VN-170-50
2MBI300VX-170-50

NEW 新製品

UP 更新

UD 開発中

注意事項

本適用例は推奨の型式を記載しており、お客様の特定の目的や条件に適合することを保証したものではありません。

IGBTモジュール選定の詳細についてはアプリケーションマニュアル第3章1をご参照ください。
