風力発電

自然の風を受けて発電する風力発電機は、環境に優しいクリーンな発電方法として世界で導入が進んでいます。
風車の羽の直径を大型化して、一基当たりの発電能力を高めた発電機が主流になっています。

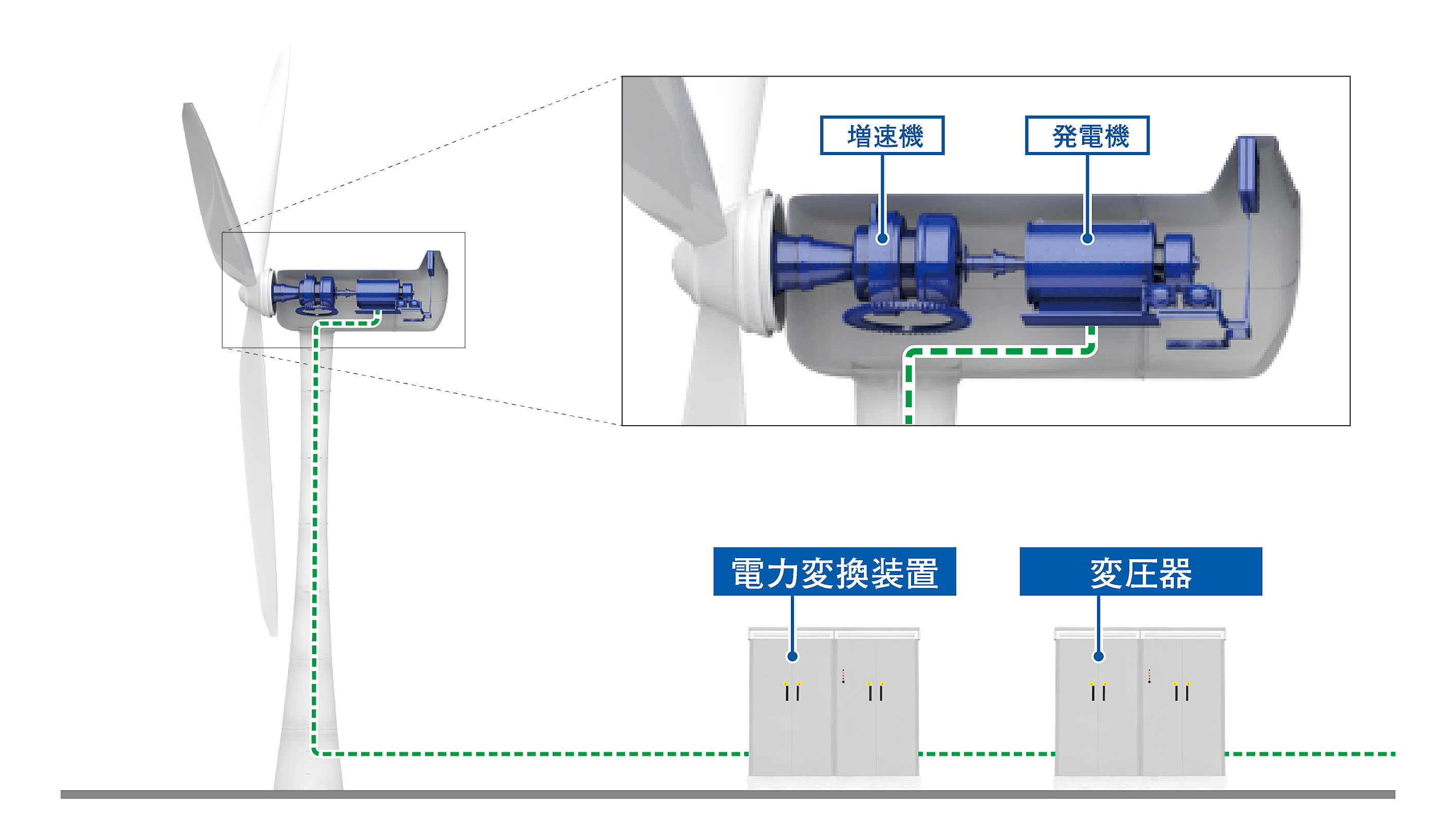

風力発電機の出力電力を、AC/DCコンバータで直流の電力に変換し、インバータで直流から商用周波数の交流電力に変換します。
富士電機は、大容量化が求められる変換回路に適したIGBTモジュールを提供します。

Fuji IGBT Modules for Wind power system PDF(3.5MB)

風力発電の構成例

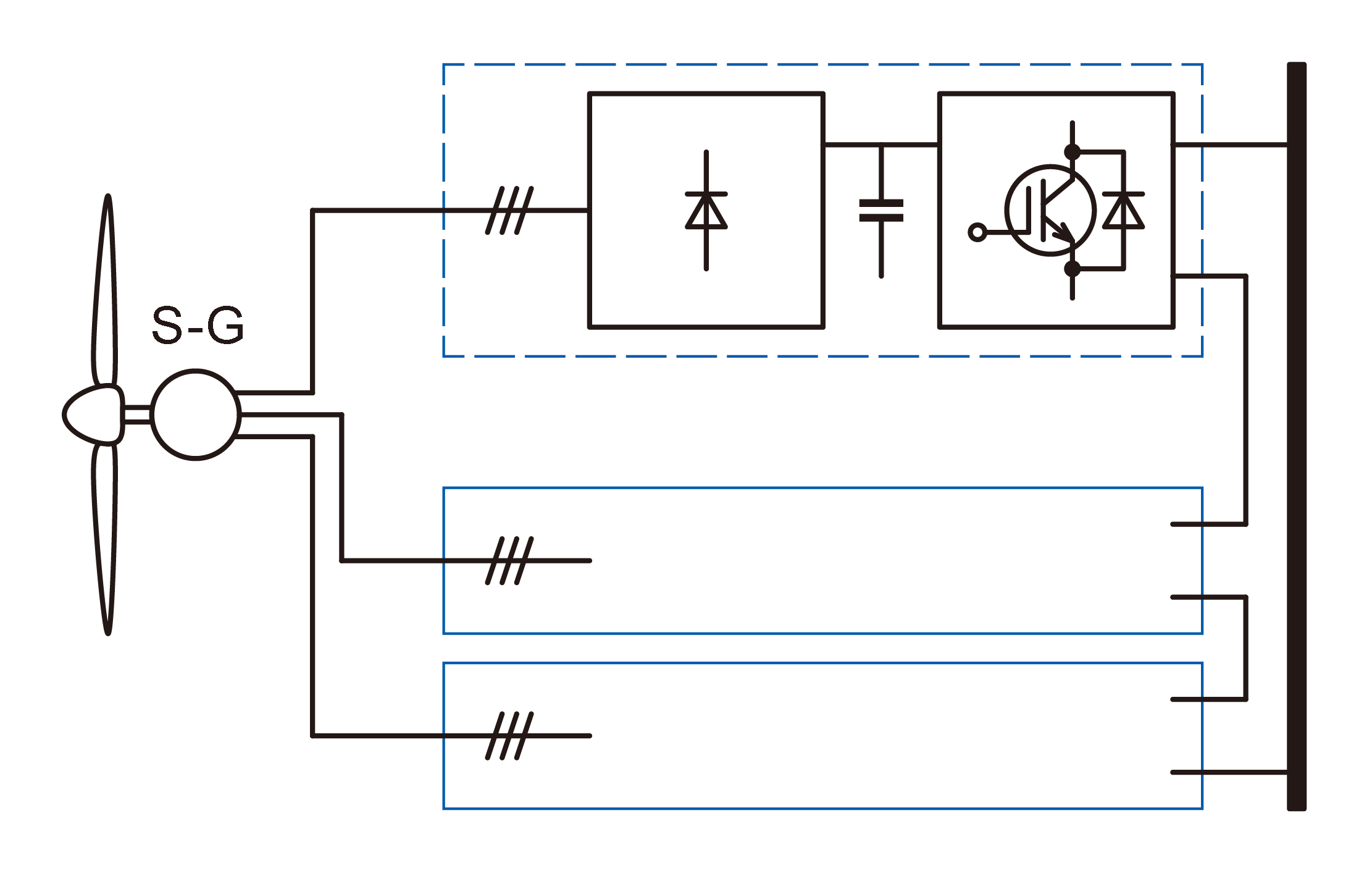

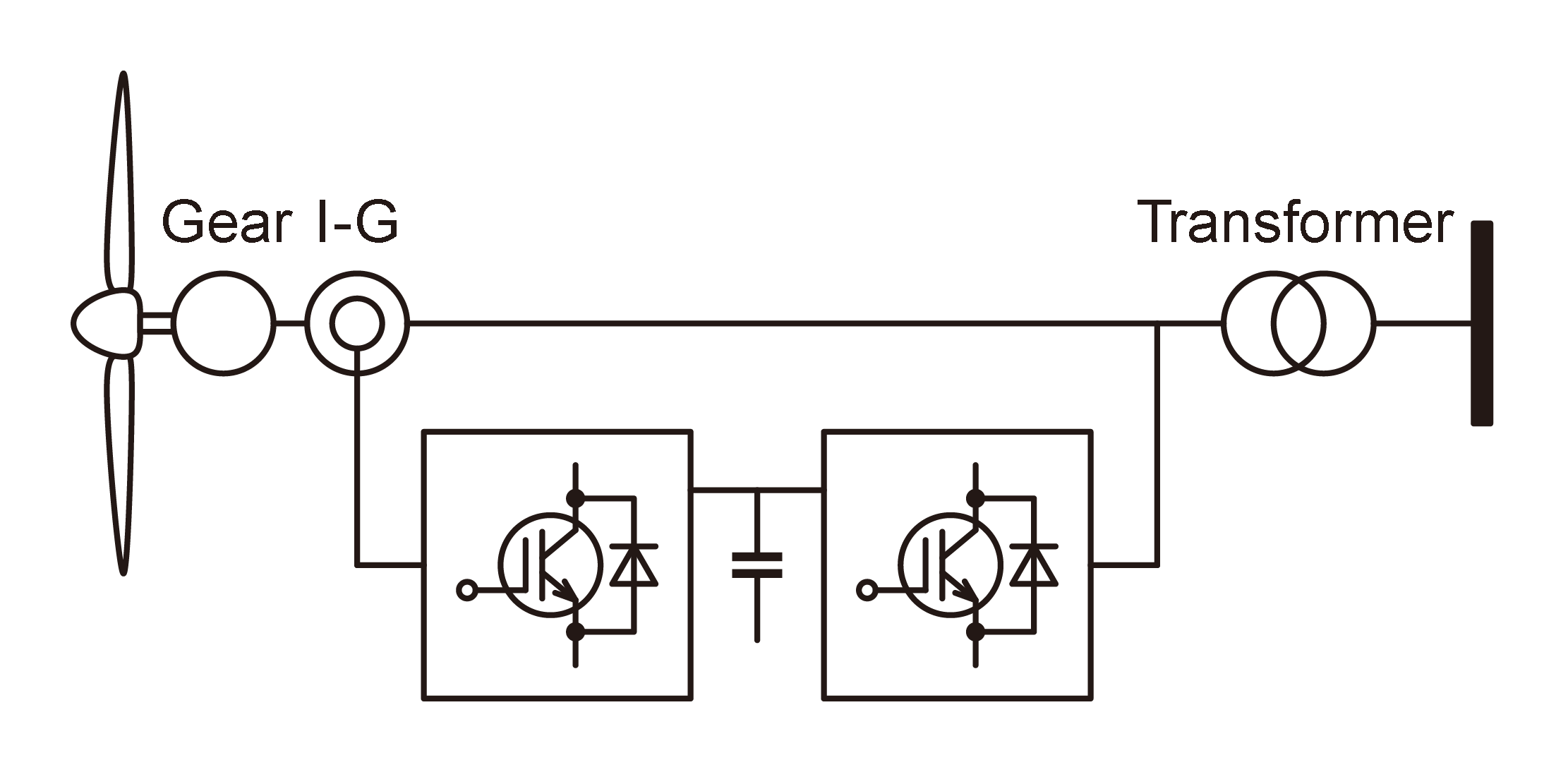

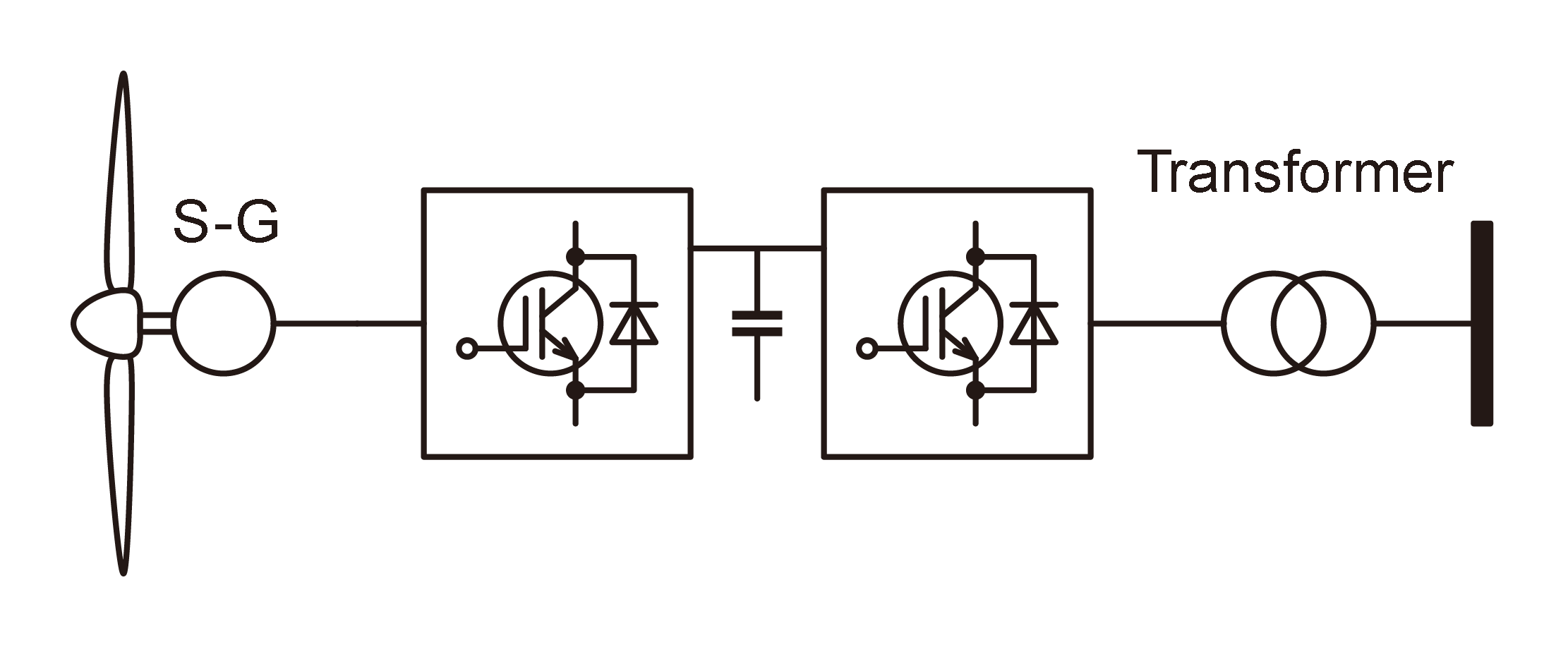

Topology	Double	Direct	Direct + Multi level
Configuration
Efficiency	89%	90%	93%
Cost	100%	98～100%	90～95%
Quality	Low	High	High
Gear box	Need	Not need	Not need
Step up Transformer	Need	Need	Not need
Generator	Induction	Synchronous	Synchronous +Multi winding
Converter capacity	15～30%	100%	100%
IGBT	1700V/450A～1000A	1700V/1000A～3600A	3300V/150A～400A

風力発電用IGBTモジュール

表1. Double fed system

IGBT modules proposal for Double fed system

Wind Power Converter	Package	Rotor side			Grid side
		IGBT Module		Number of Parallel	IGBT Module		Number of Parallel
		V series	X series		V series	X series
1.5MW	Dual XT	2MBI450VN-170-50	2MBI450XNA170-50	6	2MBI450VN-170-50	2MBI450XNA170-50	3
	Dual XT		2MBI600XNG170-50	4		2MBI600XNG170-50	2
	PrimePACK™	2MBI1000VXB-170E-50	2MBI1000XXB170-50	3	2MBI1000VXB-170E-50	2MBI1000XXB170-50	1
		2MBI1400VXB-170P-50	2NBI1400XXB170-50	2	2MBI1400VXB-170P-50	2NBI1400XXB170-50	1
			2MBI1800XXF170-50	1		2MBI1800XXF170-50	1
			2MBI1800XXG170-50	1		2MBI1800XXG170-50	1
2.0MW	Dual XT	2MBI450VN-170-50	2MBI450XNA170-50	8	2MBI450VN-170-50	2MBI450XNA170-50	4
	Dual XT		2MBI600XNG170-50	6		2MBI600XNG170-50	3
	PrimePACK™	2MBI1000VXB-170E-50	2MBI1000XXB170-50	4	2MBI1000VXB-170E-50	2MBI1000XXB170-50	2
		2MBI1400VXB-170P-50	2NBI1400XXB170-50	3	2MBI1400VXB-170P-50	2NBI1400XXB170-50	2
			2MBI1800XXF170-50	1		2MBI1800XXF170-50	1
			2MBI1800XXG170-50	1		2MBI1800XXG170-50	1

NEW 新製品

UP 更新

UD 開発中

注: PrimePACK™はInfineon Technologies社の登録商標です

表2. Direct drive system

IGBT modules proposal for Direct drive system

冷房定格能力	素子定格	Vシリーズ		Xシリーズ
HP	素子定格	IPM	IGBT モジュール	IPM	IGBT モジュール
1	600V/10A or 650V/10A		7MBR10VKC060-50 7MBR10VKA060-50	6MBP10XSA060-50 6MBP10XSC060-50	7MBR10XKC065-50 7MBR10XKA065-50
2.5	600V/15A or 650V/15A		7MBR15VKC060-50 7MBR15VKA060-50	6MBP15XSA060-50 6MBP15XSC060-50	7MBR15XKC065-50 7MBR15XKA065-50
5	600V/20A or 650V/20A	6MBP20VAA060-50	7MBR20VKC060-50 7MBR20VKA060-50	6MBP20XSA060-50 6MBP20XSC060-50	7MBR20XKC065-50 7MBR20XKA065-50
7.5	600V/30A or 650V/30A	6MBP30VAA060-50	7MBR30VKC060-50 7MBR30VKA060-50	6MBP30XSA060-50 6MBP30XSC060-50	7MBR30XKC065-50 7MBR30XKA065-50
15	600V/50A or 650V/50A	6MBP50VAA060-50 6MBP50VBA060-50 6MBP50VFN060-50 7MBP50VFN060-50 6MBP50VDA060-50 7MBP50VDA060-50	7MBR50VKD060-50 7MBR50VKB060-50 7MBR50VA060-50 7MBR50VP060-50 7MBR50VY060-50 6MBI50VA-060-50 6MBI50VW-060-50	6MBP50XTA065-50 6MBP50XTC065-50	7MBR50XKD065-50 7MBR50XKB065-50 7MBR50XPA065-50 7MBR50XMA065-50 7MBR50XWA065-50 7MBR50XYA065-50
20	600V/75A or 650V/75A	6MBP75VBA060-50 6MBP75VFN060-50 7MBP75VFN060-50 6MBP75VDA060-50 7MBP75VDA060-50	7MBR75VB060-50 7MBR75VP060-50 7MBR75VY060-50 6MBI75VA-060-50 6MBI75VW-060-50	6MBP75XTA065-50 6MBP75XTC065-50	7MBR75XMA065-50 7MBR75XNA065-50 7MBR75XPA065-50 7MBR75XWA065-50 7MBR75XXA065-50 7MBR75XYA065-50
30	600V/100A or 650V/100A	6MBP100VFN060-50 7MBP100VFN060-50 6MBP100VDA060-50 7MBP100VDA060-50 6MBP100VDN060-50 7MBP100VDN060-50	7MBR100VP060-50 7MBR100VB060-50 7MBR100VR060-50 7MBR100VZ060-50 6MBI100VA-060-50 6MBI100VW-060-50		7MBR100XNA065-50 7MBR100XPE065-50 7MBR100XRA065-50 7MBR100XXA065-50 7MBR100XYE065-50 7MBR100XZA065-50
40	600V/150A or 650V/150A	6MBP150VDA060-50 7MBP150VDA060-50 6MBP150VDN060-50 7MBP150VDN060-50	7MBR150VR060-50 7MBR150VZ060-50 6MBI150VB-060-50 6MBI150VX-060-50		7MBR150XNA065-50 7MBR150XRA065-50 7MBR150XRE065-50 7MBR150XXA065-50 7MBR150XZA065-50
60	600V/200A	6MBP200VDA060-50 7MBP200VDA060-50 6MBP200VDN060-50 7MBP200VDN060-50 6MBP200VEA060-50 7MBP200VEA060-50
