豊富な機能を標準装備

ダイナミックトルクベクトル制御

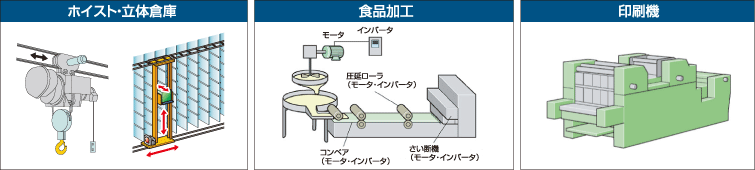

設定周波数0.5Hzから高始動トルクが得られます。重慣性負荷や搬送機械など, 幅広い用途に適用可能です。

速度センサ付きベクトル制御(誘導モータ)

トルク制御,速度ゼロ制御,サーボロック機能により巻取,昇降機械などに適用拡大

同期モータのセンサレスベクトル制御を標準搭載

同期モータとの組合せで, 更なる省エネ効果が得られます。

上位機種(FRENIC-MEGAシリーズ)の豊富な機能を標準装備

主な機能

折れ線V/f(3点), サーボロック, ドループ制御, 周速一定制御, パターン運転, パルス列入力, アナログモニタ電圧/電流切替

さまざまな規格に対応

  • 機能安全規格対応…STO, SIL3に標準対応
  • グローバル規格対応
  •         ■海外規格対応(UL, CE)
  • RoHS規制に標準対応

長寿命設計

FRENIC-Aceの各種有寿命部品の設計寿命を10年としました。設備メンテナンスを省力化でき長期間ご使用になれます。

設計寿命 注1 主回路コンデンサ 10年 注2
プリント基板上の電解コンデンサ 10年 注2
冷却ファン 10年 注2
寿命条件 周囲温度 +40℃
負荷率 100%(HHD仕様:5.5~22kW), 80%(HHD仕様:3.7kW以下)
80%(HND仕様)
  • 注1)設計寿命は計算値であり、保証値ではありません。
  • 注2)HND仕様2.2kW,3.7kW:寿命7年

簡単操作

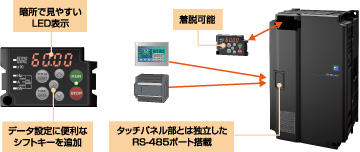

タッチパネル・RS-485ポート拡充

  • コンパクトクラスで唯一着脱可能※なタッチパネルを標準搭載しています。制御盤面への設置も可能です。
  • タッチパネルの接続とは独立したRS-485ポートを追加搭載しました。
  • タッチパネルを使用したまま, RS-485通信による運転・モニタや, パソコンローダを利用できます。
  • ※ 当社調査結果

パソコンとのUSB接続が可能な遠隔タッチパネルをオプションでご用意

  • 手元や盤面に取り付けて、表示・設定器として使用
  • パラメータコピー可能(インバータ1台分)
  • USB⇒RS-485変換器として使用いただけます
  • 注 : シリアルNo.がDから始まる生産分が対応となります。

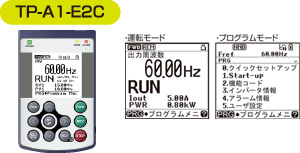

大型液晶画面の多機能遠隔タッチパネルもオプション対応

  • 大型液晶画面
  • 上下左右カーソルキーを追加し設定容易
  • カスタマイズロジックの編集・動作のモニタリングが可能
  • 手元や盤面に取り付け,表示・設定器として使用
  • PV(現在値),SV(指令値),MV(操作値)を同時にモニタ可能
  • パラメータコピー可能(インバータ3台分)

パスワード機能

パスワード機能により,パラメータをロックや非表示にし,意図しないパラメータ変更を防止できます。

製品比較

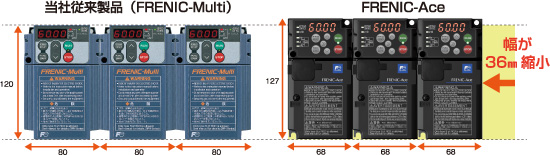

サイドバイサイドで省スペース!

盤内に複数台インバータを設置する場合, 横方向密着取付(サイドバイサイド)が可能です。盤の省スペース化が図れます。(0.75kW以下)

  • (当社FVR-E11Sシリーズ同等)
  • (3相200V 0.75kWの場合)
