CADEWA Real
28年以上の歴史と累計33,000本以上の販売実績の建築設備CAD

導入メリット
- 2次元作画で、3次元CGをリアルタイムに表示し、高品質な設計/施工をご支援します。
- 搭載する専用機能により、電気/空調、衛生の設計図/施工図を効率的に作画が可能です。
CADEWA Realとは
お客さまの真のニーズを捉え満足させるソリューション
CADに関するこんなお悩み・・・解決しませんか?
- 図面作成に時間がかかっている
- 図面の互換性に不満を持っている
- 作成した図面から金額を算出したい
- もっと精度の高い施工図を作成したい
- 今まで使用していたCADライセンス管理が変わってしまった
CADEWA Realは、お客さまの真のニーズを捉え満足させるソリューションをご提供します。
「CADEWA Real」機能の一例
1.電気向け
配線の自動隠線や自動均等振り分け
図面をスピーディに作画・編集できます。
- 作画・編集に必要な設備専用機能を多数搭載
- R指定付きのパターン配線作画や自動隠線
- 器具につながる配線の均等振分、矢印作画など、作画効率が向上する専用機能を多数搭載

R指定付き配線作画と自動隠線

配線の均等振分と矢印作画

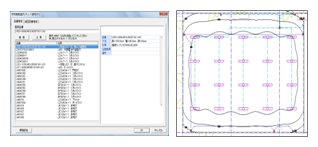

ルミナスプランナー連携(照度分布図作成)
パナソニック株式会社の照明設計アプリケーション「ルミナスプランナー」と連携。
- パナソニック照明器具シンボルをCADEWAに登録可能
- ルミナスプランナー照度計算エンジンを用いて照度分布データを作成し、CADEWA図面上に表現できます
- 材料集計機能利用で、パナソニック器具型番付で集計可能
- ※Luminous Plannerはパナソニック株式会社の登録商標です。

2.空調/衛生向け

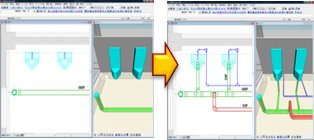

多彩な簡単ルート作画
- 平面図から立上げ下げも簡単ルート作画
- 複数の機器・器具へのルート作画も 多彩なパターンから一括作画
- アイソメ図も自動作画
- 平面・立面・CGが連動で直感的な作画
- 単線化・複線化も簡単に作成

作画効率が向上する専用機能を多数搭載


技術計算(静圧計算、揚程計算)
豊富な技術計算シミュレーションにより、設計業務を支援
- 静圧計算、揚程計算
- 指示したダクト・配管ルートに対して、自動で決定した最遠ルートまたは指定ルート間から取得した部材より、静圧計算、揚程計算を行います。送風機やポンプの能力算定が容易に行え、条件を変えてシミュレーションをする等、計算結果の複数保存、Excel出力が可能です。
3.「見える化」「見せる化」の追求で高品質な設計・施工を支援

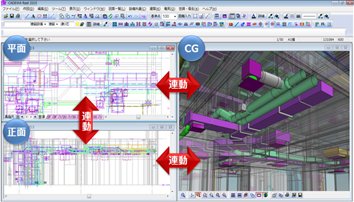

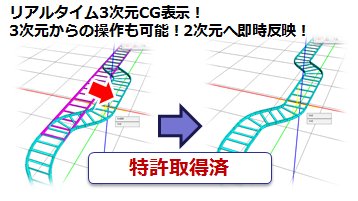

2次元と3次元CG双方向連動

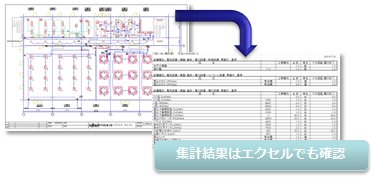

材料集計機能
材料集計機能付きで、拾い業務もラクラク快適!

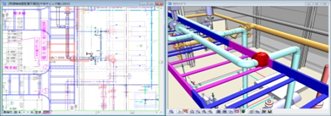

リアルタイム干渉チェック
電気、配管、ダクト、建築部材に加え、機器器具との干渉をチェックします。リアルタイムの設定を有効にすることで、作画しながら即時チェックも可能です。干渉箇所は、2次元、3次元共に赤色で表示し、干渉部材を一目で確認できます。

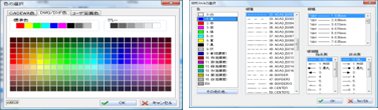

他CADとの互換性
AutoCADとの高い互換性で色、線種、線幅も追加し、文字化けも心配なし。
JWWの最新バージョンにも対応しIFC検定合格!

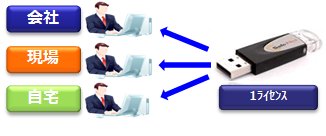

インストールフリー!USBライセンス管理
何台のPCでもインストールできます。USBライセンスプロテクタの差し替えで起動可能。会社、現場、自宅等、場所を選ばず運用できます。導入及びランニングコストを大幅ダウン!

製品ラインナップ
