プラント用ドライブ FRENIC-GSシリーズ
データ設定・監視

キーパッドで、インバータ・コンバータの各種データの表示、各種データの表示、機能コードデータの設定、I/Oチェック、メンテナンス情報やアラーム情報の表示が可能です。

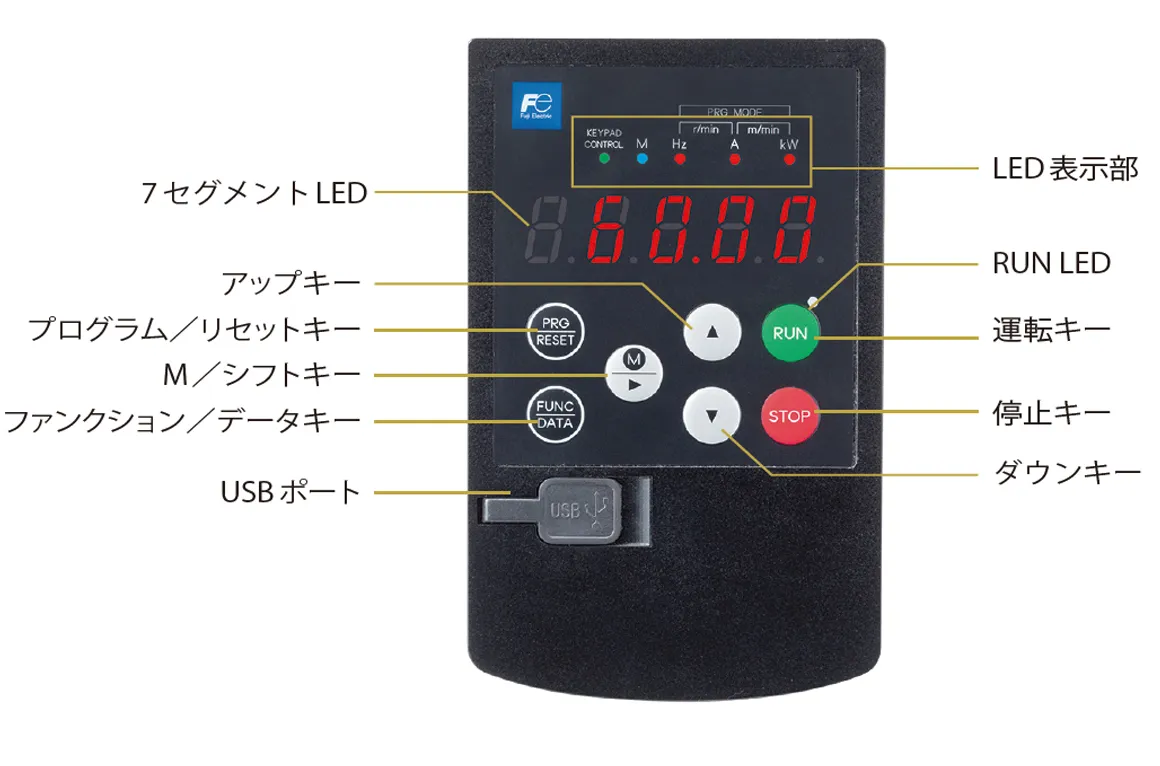

名称と機能の概要

区分	表示部およびキー	機能の概要
データ表示部		5桁7セグメントLED モニタです。各操作モードに応じて、以下の内容を表示します。 ■運転モード時：運転情報（速度検出、出力電流、出力電圧など）通常とは異なる運転状態時はステータス表示に切換わります。軽故障発生時は軽故障表示に切換わります。 ■プログラムモード時：メニュー、機能コード、機能コードデータなど ■アラームモード時：保護機能が動作した要因を示すアラームコード
キー操作部		操作モードを切換えます。 ■運転モード時：このキーを押すとプログラムモードへ切換わります。 ■プログラムモード時：このキーを押すと運転モードに切換わります。 ■アラームモード時：アラーム要因を取り除いた後、このキーを押すとアラームは解除され運転モードに切換わります。
		次の操作を行います。 ■運転モード時：運転状態のモニタ項目（速度検出、出力電流、出力電圧など）を切換えます。 ■プログラムモード時：機能コードの表示やデータの確定を行います。 ■アラームモード時：アラーム詳細情報の表示に切換えます。
	^注1	モータの運転を開始します。（キーパッド運転時）
	^注2	モータの運転を停止します。（キーパッド運転時）
		LEDモニタに表示された設定項目の選択，機能コードデータの変更などを行います。
		■運転モード時：機能コードE70 で割付けた機能が使用できます。長押し（1 秒）で機能のON/OFF が切換わります。電源投入時は必ずOFF になります。 ■プログラムモード時メニュー表示中：次のメニュー番号へ進みます。機能コード表示中：表示番号が+10 進みます。数値設定中：カーソル桁を右に移動します。 ■アラームモード時：アラーム詳細情報番号が+10進みます。
LED表示部	RUN（緑色）	インバータ/PWM コンバータが運転しているときに点灯します。
	KEYPAD CONTROL^注1 （緑色）	キーパッドのキーが運転指令として有効であるときに点灯します。ただし、プログラムモードおよびアラームモードではこのLED が点灯していても運転することはできません。ローカルモード中は1秒毎に点滅します。
	M（青色）	機能コードE71で選択した信号を表示します。
	単位LED（赤色3個）	Hz、A、kW、r/min、m/min：運転モードで運転状態をモニタしているときの単位を、3個のLEDの組合せで表示します。
	単位LED（赤色3個）	PRG．MODE：プログラムモードに移行すると、左右2個のLEDが点灯します。（●Hz ●A ●kW）
USBポート		パソコンとUSBケーブルで接続することができます。コネクタ形状はmini Bタイプです。
