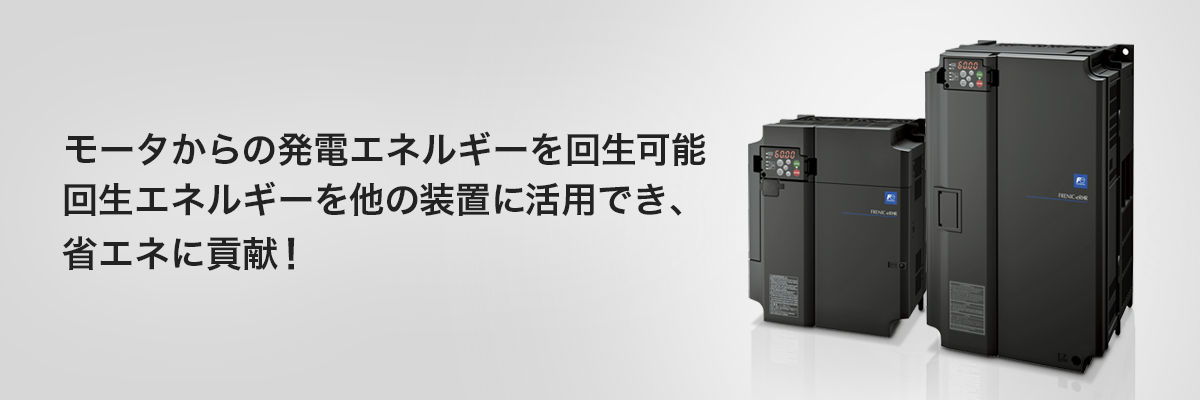

モータからの発電エネルギーを回生可能。回生エネルギーを他の装置に使用し省エネに貢献!

電源回生による省エネ、制動能力アップ

インバータで駆動される上下搬送装置やコンベヤなどの機器では、制動時に発生する回生エネルギーの処理が必要になります。この回生エネルギーを処理する方法として「制動抵抗器+制動ユニット」にて熱に変換するのが一般的ですが、以下の課題があります。

  • 熱として消費する為、エネルギーが無駄になる

  • 負荷側の条件によって、連続的な回生制動が求められる 場合や瞬時の回生容量が大きくなる場合、制動抵抗器 の体積も大きくなる。

上記課題を解決する電源回生コンバータを富士ドライブ製品のラインナップに追加しました。

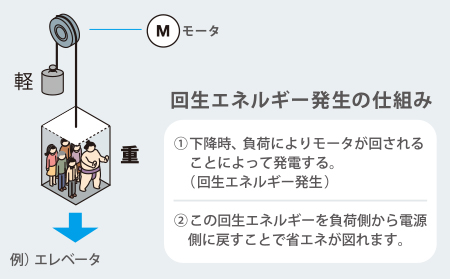

回生エネルギー発生の仕組み

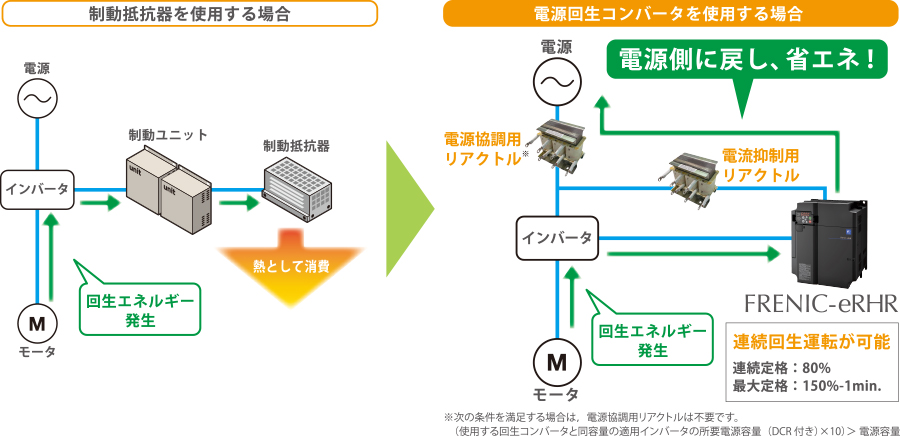

低コストで省スペース化を実現

  • 周辺機器は電流抑制用リアクトルと電源協調用リアトルのみ。 シンプルな構成で導入コストを抑えることができ、電源回生機能によって省エネも図れます。

  • 制御盤の省スペース化を実現

    • 制動抵抗器+制動ユニットの組合せに対し、ダウンサイジングが可能です。


    • 制動抵抗器が不要となり、発熱が大幅に低減する為、盤の小形化が可能です。また抵抗器との周囲スペースを気にする必要がなく、設置場所の自由度も大きくなります。

  • 省エネに貢献

    • 回生エネルギーを電源側に戻すことで、制動抵抗器+制動ユニットの組合せに比べ、省エネに貢献できます。

使いやすさ、メンテナンス性の継承

  • 高性能・スタンダード形インバータ「FRENIC-Ace」のコンセプトを継承しており、外観デザインだけではなく、多彩な機能を標準装備し、保護・メンテナンス機能も充実しています。

  • RS-485通信に標準対応し、タッチパネルも「FRENIC-Ace」と操作性の統一を図りました。

長寿命設計

各種有寿命部品は低圧インバータと同じく10年の設計寿命としました。

海外規格対応

海外規格対応
EC指令(CEマーキング)に対応しています。 ※400V系

機種ラインアップ

機種ラインアップ

用途例

エレベータ

エレベータ

エスカレータ

エスカレータ

天井クレーン

天井クレーン

立体駐車場

立体駐車場

業務用ミキサー

業務用ミキサー

コンベヤ

コンベヤ
