シングルビーム方式赤外線ガス分析計
(サンプルスイッチング方式：ドリフトレスタイプ)
本品は、廃棄物焼却炉や火力発電ボイラ燃焼排ガス中の
NO，SO2，CO，CO2，O2ガス濃度を連続測定するシングルビーム方式の赤外線ガス分析計です。
最大５成分のガス濃度を同時に連続測定できます。

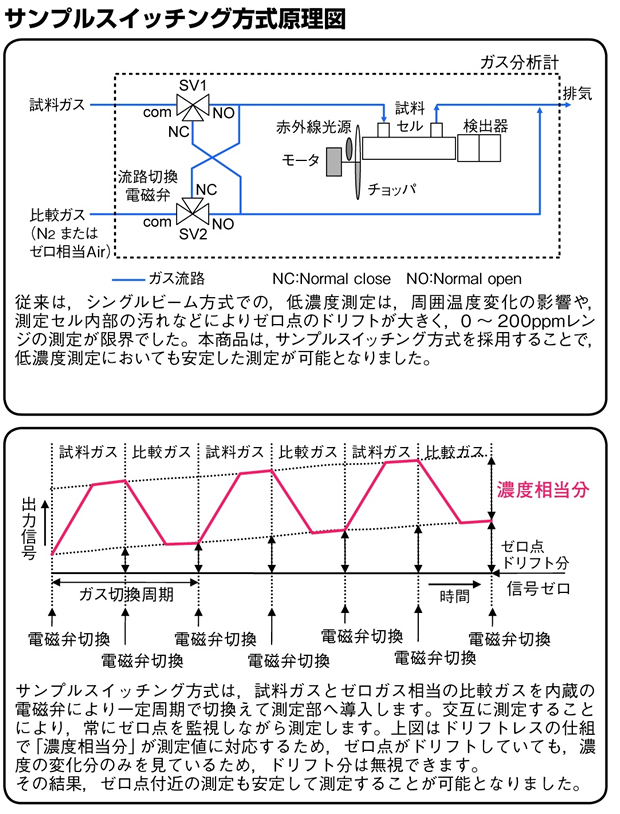

サンプルスイッチング方式ですので安定性に優れています。
形式 ： ZPB
- 優れた長期安定性：ゼロ点ドリフト±0.5%FS/週
- 19インチラック取付けサイズで約11kgの軽量化
- 最大５成分のガス濃度を同時に連続測定
- 磁気式酸素計またはガルバニ式酸素計内蔵(オプション)
- 大気圧補正、RS-485通信、自動校正、警報出力、O2換算など豊富な機能を内蔵（オプション)
- シンプルな測定部でメンテナンスが容易
主な仕様
| 測定原理 | 非分散形赤外線吸収法(シングルビーム)、酸素計は磁気式、ガルバニ式、 酸素計：ガルバニ式(内蔵)または磁気式(内蔵)またはジルコニア式（弊社ＺＦＫ７形外部設置） |
|---|---|
| 測定成分及び測定範囲 | NO：0～50ppm・・・・・5000ppm SO2：0～50ppm・・・・5000ppm CO2：0～50ppm・・・・25vol% CO：0～50ppm・・・・5000ppm O2（内蔵ガルバニ式）：0～10vol%・・・・・25vol% O2（内蔵磁気式）：0～5vol%・・・・100vol% O2（外部ジルコニア式）：0～5vol%・・・・・25vol% |
| 測定レンジ数 | 1成分当り最大2レンジ |
| 繰り返し性 | ±0.5%FS以内 |
| 直線性 | ±1%FS以内 |
| ゼロドリフト | ±0.5%FS/週以内 |
| スパンドリフト | ±2%FS/週以内 |
| 応答時間（90%以内） | 30秒以内（ガス切換タイミングによりムダ時間が変わります） |
| アナログ出力信号 | DC4～20mAまたはDC0～1V |
| 表示部 | バックライト付LCD（日本語，英語または中国語：指定による。） 各成分瞬時値，O2換算瞬時値，O2換算平均値，O2平均値 |
| レンジ切換方法 | キー操作での手動切換え，自動切換え，リモート切換え（オプション）外部接点入力による。 |
| 外部接点入力（オプション） | 電圧入力接点（DC12～24V印加，最大電流15mA） リモートレンジ切換，自動校正リモートスタート，リモートホールド，平均値リセット |
| 接点出力（オプション） | 1cリレー接点（接点容量 DC24V/1A 抵抗負荷） 計器異常，校正異常，レンジ職別，自動校正中，自動校正用電磁弁駆動， 上下限警報，COピークアラーム |
| 大気圧補正（オプション） | 指定により内蔵 |
| 標準機能 | 出力信号ホールド，手動/自動レンジ切換 |
| オプション機能 | 自動校正，自動校正リモートスタート，リモート出力ホールド，レンジ識別接点出力， 上下限警報出力，O2換算値出力，O2換算平均値出力，平均値リセット接点入力， COピークアラーム接点出力 |
| 通信機能（オプション） | RS-485（Modbus）（9ピンD-sub出力） 半二重ビットシリアル，調歩同期方式 |
| 試料ガス流量チェッカー | 付 |
| ガス出入口寸法 | Rc1/4 または NPT1/4メネジ |
| パージガス流量 | 1L/min（必要に応じて行う） |
| 比較ガス | 要(ドライN2またはドライAir) |
| 周囲温湿度 | -5～45℃ 90%以下（結露なきこと） |
| 電源電圧 | AC100V～240V 50/60Hz |
| 消費電力 | 約120VA |
| 外形寸法 | 133（H）×483（W）×382（D）mm |
| 質量 | 約13kg |
| 適合規格 | CEマーク |
測定ガス条件
| 流量 | １．０Ｌ／ｍｉｎ±０．２Ｌ／ｍｉｎ |
|---|---|
| 温度 | ０～５０℃ |
| 圧力 | １０ｋＰａ以下 |
| ダスト | ０．３μｍ以下の粒子で１００μg／Ｎｍ3以下 |
| ミスト | なきこと |
| 水分 | 2℃飽和以下（試料ガス、比較ガス共に同程度のこと) |
| 腐食性成分 | ＨＣＬ １ｐｐｍ以下 |
