予防保全/リニューアル電磁開閉器のリニューアル・更新推奨時期

更新推奨時期

お使いの機器の更新推奨時期の確認をお願いいたします。
安全にお使いいただくため、時期が近づきましたら、不具合のないうちにお早目の交換を推奨いたします。

更新推奨時期を詳しく見る

事故事例

日頃頻繁に使用される部品である電磁接触器、電磁開閉器、サーマルリレーの事故事例を掲載しています。
トラブルになる前に、日ごろの点検を怠らないようご注意ください。

  • 制御コイルの焼損

    制御コイルの焼損例

    電磁石部のコイル寿命による不具合事例を分析すると、異常使用によるものと長期連続使用により正常に寿命を迎えるものがあります。

    詳しく見る
  • 電磁石のうなり

    電磁石のうなり

    制御コイルに電圧を印加すると電磁石部からブザー音のようなうなり音がする事例です。異物の介在によるものが大半を占めます。

    詳しく見る
  • ねじの締め付け不良による焼損

    ねじの締め付け不良による焼損

    ねじ締めが不完全な場合、電流値の変化が少なく過電流検出の保護機器が動作しないため、電磁接触器へのダメージが大きくなる場合が多いといわれています。

    詳しく見る

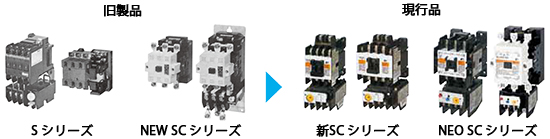

旧製品と現行品

お使いの製品が旧型の場合、現行品への置き換えを推奨いたします。

現行品の紹介ページは以下よりご確認いただけます。
製品についてご不明な点がございましたら、お気軽にお問合せください。

現行品を確認する

更新推奨時期

一般的に、電磁接触器、電磁開閉器、サーマルリレーは10年を更新時期とさせていただいております。
機器の導入後10年を目途に、対象機器の更新をご検討くださいますようお願い致します。
※ 製品をご利用いただく環境やご利用方法によって、製品寿命は異なります。
※ PDFファイルをご覧頂くには、Adobe® Reader 7.0以上が必要です。

電磁接触器・電磁開閉器

本表は、発売期間の概要です。詳細をご確認頂く場合は、弊社窓口までお問い合わせください。
