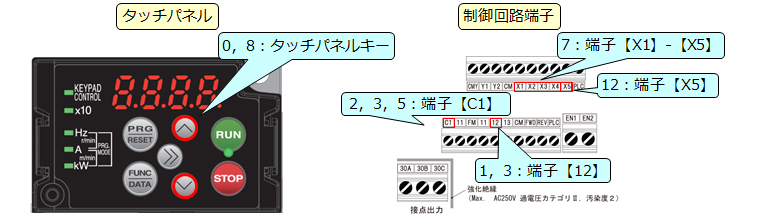

ホーム 製品情報 低圧インバータ FRENIC-Ace FAQ -FRENIC-Ace 周波数設定の選択はどのように設定するのですか? Menu 低圧インバータ FRENIC-VG FRENIC-MEGA(G2) FRENIC-Ace(E3) FRENIC-Ace FRENIC-Mini FRENIC-HVAC FRENIC-HF 周辺機器 富士コンパクト形電源回生コンバータFRENIC-eRHRシリーズ 富士コンパクト形 電源回生PWMコンバータFRENIC-eRHCシリーズ 高力率・電源回生PWMコンバータRHCシリーズ サージ抑制ユニット オプション オプションガイド 生産終了品 プロモーション動画 ダウンロード ダウンロード コンポ通信 外形図・CAD サービス&サポート eラーニング FAQ 富士電機 FA Webサイト PRODUCT SELECTOR 低圧インバータの設定・メンテナンスがグッと楽になる! 周波数設定の選択はどのように設定するのですか? 主な機能・特長 共通仕様 形式一覧 FAQ カタログ ダウンロード ご質問 周波数設定の選択はどのように設定するのですか? 回答 周波数設定の選択は(周波数設定1)で設定します。ご希望の設定方法を選択してください。 ※工場出荷設定値は=(タッチパネルキー操作)となっております。 またこれ以外にも、予め設定された複数の周波数を外部信号で選択する多段周波数選択や通信からの周波数設定を行うことも可能です。 F01データ 設定手段 0 タッチパネルによる周波数設定 1 端子【12】に入力する電圧値(DC 0~±10 V,最高出力周波数/DC±10 V)による設定 2 端子【C1】(C1 機能)に入力する電流値(DC4~20mA又はDC0~20mA,最高出力周波数/DC20mA)による設定 (プリント基板のスライドスイッチSW4を[AI]側(工場出荷状態),SW3を[C1]側(工場出荷状態)に設定します) (E59=0 にてC1機能(工場出荷値状態)を選択する必要があります) (H26=0にてPTC入力機能を無効にする必要があります) 3 端子【12】に入力する電圧値(DC0~±10V,最高出力周波数/DC±10V)と 端子【C1】(C1機能)に入力する電流値(DC4~20mA又はDC0~20 mA,最高出力周波数/DC20mA)の加算結果による設定 (加算結果が最高出力周波数以上になった場合は,最高出力周波数で制限されます) 5 端子【C1】(V2機能)に入力する電圧値(DC0~+10V,最高出力周波数/DC+10V)による設定 (プリント基板のスライドスイッチSW4を[AI]側(工場出荷状態),SW3を[V2]側に設定します) (E59=1にてV2機能を選択する必要があります) (H26=0にてPTC入力機能を無効にする必要があります) 7 デジタル入力端子に割り付けたUP指令『UP』およびDOWN 指令『DOWN』による設定 デジタル入力端子【X1】~【X5】にUP指令(データ=17),DOWN指令(データ=18)を割り付ける必要があります。(E01~E05) 8 タッチパネルによる周波数設定(バランスレスバンプレス機能あり) 10 パターン運転で設定(C21~C28) 11 デジタル入力インタフェースカード「OPC-DIO」(オプション)による周波数設定 (詳細はデジタル入力インタフェースカードの取扱説明書を参照してください) 12 デジタル入力端子【X5】に割り付けたパルス列入力『PIN』(データ=48)による設定 注意:X5端子をパルス列入力で使用する場合は,他の配線からノイズの影響を受ける場合があります。 X5端子への配線は他の配線から出来る限り離してください。 設定方法 操作キー タッチパネル表示 備考 電源投入 左記と異なる表示がされる場合もございますが,問題ございません。 1回押す コード(基本機能)もし、と表示された場合は、キーを押してください。 そうするとが表示されます。 1回押す データ保護設定モード 1回押す 周波数設定モード 1回押す 現在の設定値が表示されます。 工場出荷値: または ご希望の設定値に変更してください。 : タッチパネルキー操作(/キー) : アナログ電圧入力(端子【12】)(DC0~±10V) : アナログ電流入力(端子【C1】)(DC4~20mA) : アナログ電圧入力(端子【12】) +アナログ電流入力(端子【C1】) : アナログ電圧入力(端子【C1】)(DC0~10V) :UP/DOWN 制御 :タッチパネルキー操作(/キー) (バランスレスバンプレス有り) :パターン運転 :デジタル入力インタフェースカード(オプション) :パルス列入力 ※ 運転中の変更は出来ません。 1回押す → の後にが表示されます。 設定値がインバータに保存されました。 注意事項 周波数の設定には、本設定よりも優先度の高い設定手段(通信からの指令や多段周波数選択など)があります。詳細はFRENIC-Ace ユーザーズマニュアル第8章「制御ブロック図」を参照してください。 ワンポイントアドバイス 端子【12】に入力する電圧値,端子【C1】に入力する電流値,電圧値(V2機能)による設定は,ゲイン・バイアス設定により任意の範囲に設定可能です。 詳細は(バイアス (周波数設定1用)) を参照してください。 端子【12】に入力する電圧値,端子【C1】に入力する電流値は,フィルタを入れることが可能です。 詳細は(アナログ入力調整-端子【12】(フィルタ))、 (アナログ入力調整-端子【C1】(フィルタ))を参照してください。 周波数設定1()と周波数設定2()の切換えは,『Hz2/Hz1』端子機能を用いて行います。『Hz2/Hz1』端子機能については,~ , ,「端子【X1】~【X5】,【FWD】,【REV】の機能選択」を参照してください。 アンケートにご協力ください 問題は解決しましたか? 問題は解決した 一部解決した 解決できなかったが、参考になった 参考にならなかった 記事内容について わかりやすい ふつう 内容が難しい 知りたい情報ではなかった ご意見等があればご記入ください ※ 返信が必要な場合(ご質問・お問い合わせ等)は、 お問い合わせフォーム をご利用ください。 送信する 送信しました。ご協力ありがとうございました。 関連資料 FRENIC-Ace ユーザーズマニュアル デジタル入力インタフェースカード「OPC-DIO」取扱説明書 ※ 一部の資料をダウンロードするには、弊社の技術情報資料サイト「Fe Library」へのログインが必要となります。 すでに会員登録をされている方は、以下よりログインしてください。 会員登録(無料)がお済みでない方は、会員登録後にログインしていただくと、ダウンロードが可能となります。 ログイン新規会員登録(無料) その他の質問 FRENIC-Ace- FAQトップページへ戻る お問い合わせ カタログ請求・製品購入 価格、納期についてのお問い合わせやカタログ請求は当社営業または代理店にお問い合わせください。 国内販売ネットワーク 技術相談窓口 導入前の製品の技術的なご質問も、電話、メールでお受けしております。 お問い合わせフォーム TEL: 0120-128-220 受付時間(春季・夏季・年末年始の弊社休業日を除く) 平日(月〜金曜日) AM9:00~PM7:00 土・日・祝日 AM9:00~PM5:00 アフターサービス 製品に不都合が生じた場合は、お近くの拠点にお問い合わせください。 国内ネットワーク 海外ネットワーク 関連製品 高圧インバータ モータ/応用製品 プログラマブルコントローラ プログラマブル表示器 計測機器 受配電・制御機器 サーボシステム
