ゲインとバイアスの設定はどうしたらいいですか?

ご質問

ゲインとバイアスの設定はどうしたらいいですか?

回答

アナログ電圧入力(12端子、V2端子)、アナログ電流入力(C1端子)で周波数設定を行う場合、工場出荷値では12端子、V2端子の場合0Vで0Hz、10Vで最高周波数に、C1入力では4mAで0Hz、20mAで最高周波数になります。
この0Hz、最高周波数になる電圧値や電流値を任意に変更させたい場合にゲインやバイアス機能を使用します。

周波数設定1 周波数設定2

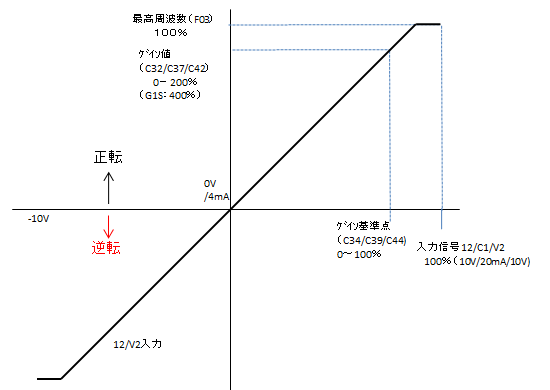

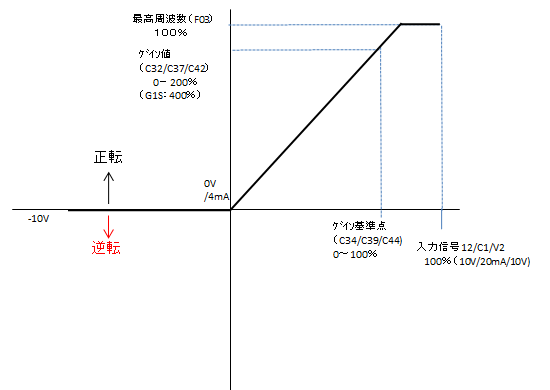

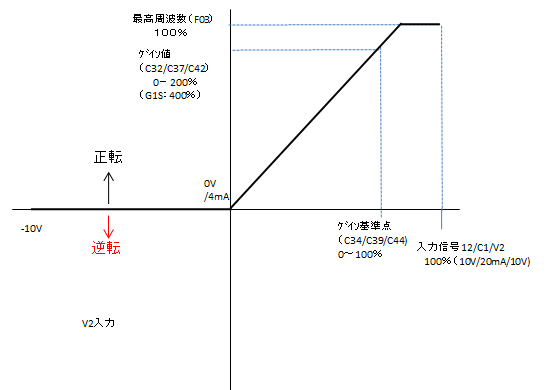

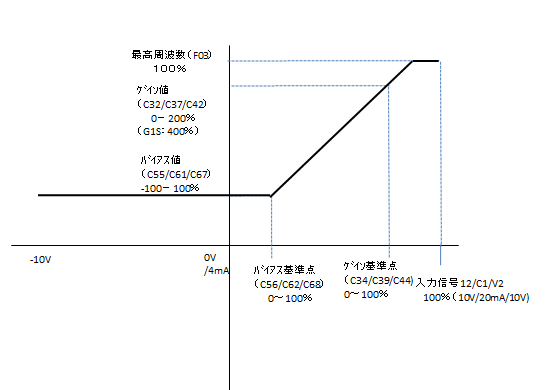

極性選択が両極性(C35(12端子)=0、C45(C1端子V2機能)=0、C40(C1端子C1機能)=10or11) 極性選択が片極性(C35(12端子)=1、C45(C1端子V2機能)=1、C40(C1端子C1機能)=0or1) 極性選択が両極性(C35(12端子)=0、C45(C1端子V2機能)=0、C40(C1端子C1機能)=10or11) 極性選択が片極性(C35(12端子)=1、C45(C1端子V2機能)=1、C40(C1端子C1機能)=0or1)

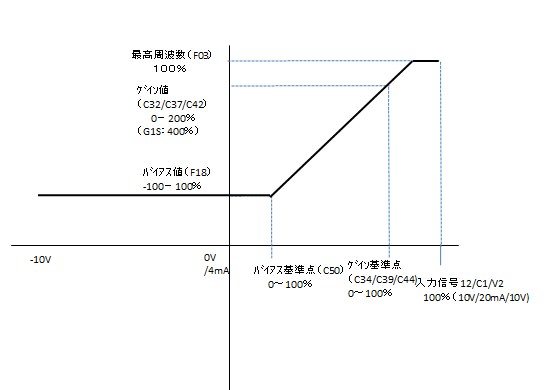

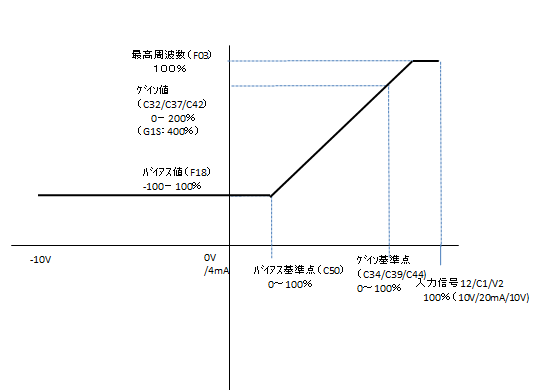

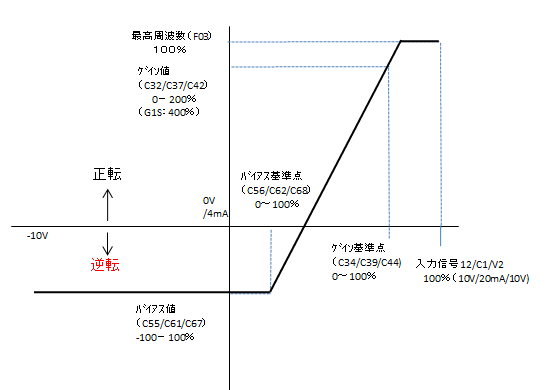

バイアス値が正 (F18>0)

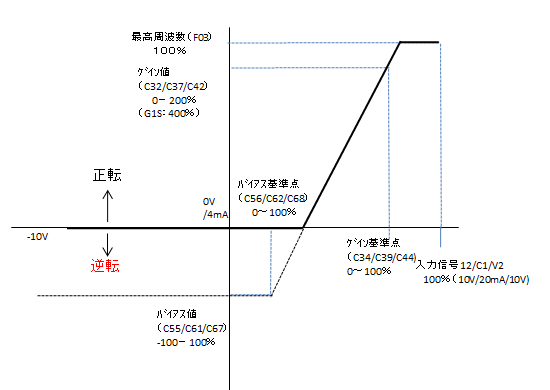

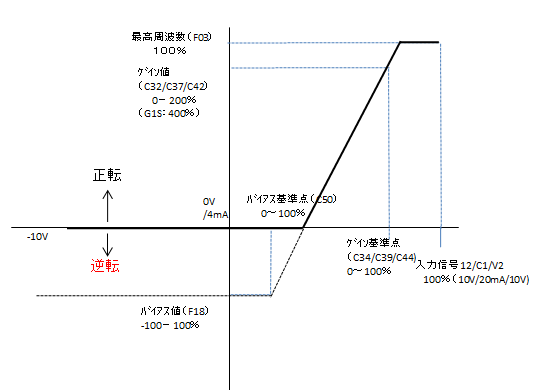

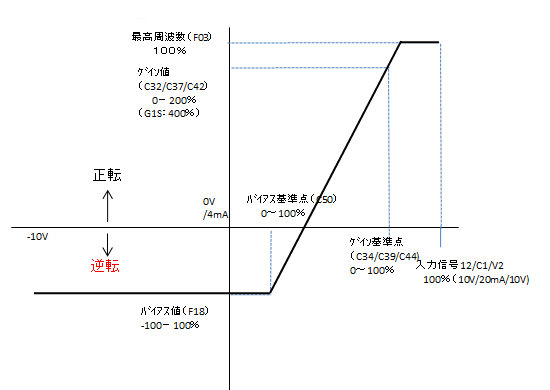

バイアス値が負 (F18<0)

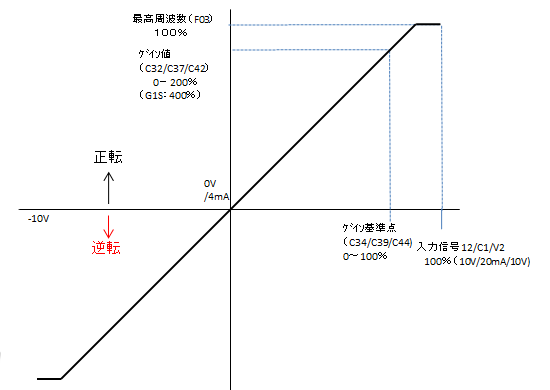

バイアス値がゼロ(F18=0)(F50=0)

注意事項

  • 周波数設定1のバイアス設定機能は12端子、C1端子に共通で働きます。特定の入力だけに働かせる場合は周波数設定2を使ってください。
