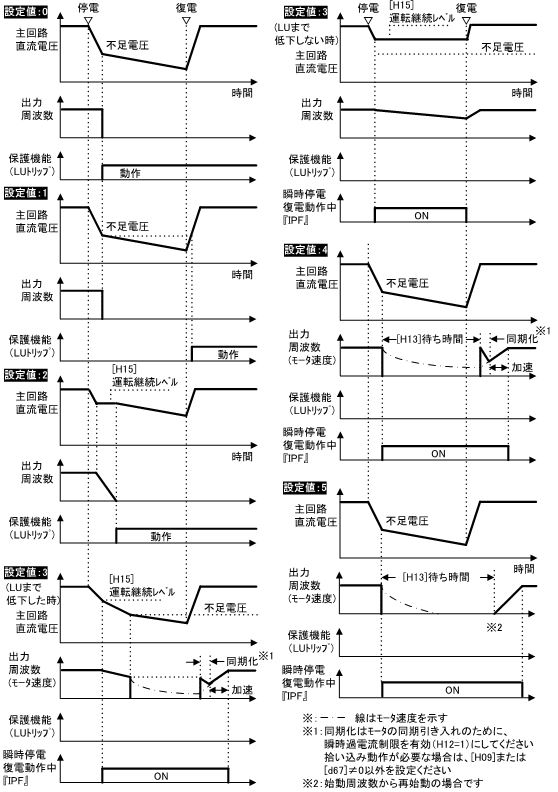

ホーム 製品情報 低圧インバータ FRENIC-Ace FAQ -FRENIC-Ace 瞬時停電発生後のインバータの復帰動作設定は？ Menu 低圧インバータ FRENIC-VG FRENIC-MEGA（G2） FRENIC-MEGA FRENIC-Ace（E3） FRENIC-Ace FRENIC-Mini FRENIC-HVAC FRENIC-Eco FRENIC-HF 周辺機器 富士コンパクト形電源回生コンバータFRENIC-eRHRシリーズ 富士コンパクト形 電源回生PWMコンバータFRENIC-eRHCシリーズ 高力率・電源回生PWMコンバータRHCシリーズ サージ抑制ユニット オプション オプションガイド 生産終了品 プロモーション動画 ダウンロード ダウンロード コンポ通信 外形図・CAD サービス＆サポート eラーニング FAQ 富士電機 FA Webサイト PRODUCT SELECTOR 低圧インバータの設定・メンテナンスがグッと楽になる！ 瞬時停電発生後のインバータの復帰動作設定は？ 主な機能・特長 共通仕様 形式一覧 FAQ カタログ ダウンロード ご質問 瞬時停電発生後のインバータの復帰動作設定は？ 回答 （瞬時停電再始動（動作選択））で瞬時停電後のインバータの復帰動作を選択できます。 詳細説明をFRENIC-Aceユーザーズマニュアル第5章「機能コード」の「瞬時停電再始動」の項目に記載しておりますので，ご確認ください。 瞬時停電再始動（動作選択） （F14） V/f制御（F42=0，2，3），ダイナミックトルクベクトル制御（F42=1，4）， センサレスベクトル制御（永久磁石式同期電動機）（F42=15） F14 データ 動作内容 拾込み動作なし 拾込み動作あり 0： 即時トリップ インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧で不足電圧を検出すると，その時点で，不足電圧アラームが出力され，インバータの出力を遮断し，モータはフリーラン状態になります。 1： 復電時トリップ インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧で不足電圧を検出すると，その時点で，インバータの出力を遮断し，モータはフリーラン状態になりますが，不足電圧アラームにはなりません。瞬時停電から復電したときに不足電圧アラームを出力します。 2： 瞬停時減速停止後トリップ インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧が運転継続レベル以下になった時点で，減速停止制御を開始します。減速停止制御では，減速することにより負荷の慣性モーメントの運動エネルギーを回生し，減速動作を継続します。減速停止後，のアラームを出力します。 3： 運転継続 （重慣性負荷または一般負荷用） インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧が運転継続レベル以下になった時点で，運転継続制御を開始します。運転継続制御では，減速することにより負荷の慣性モーメントの運動エネルギーを回生し，運転を継続して復電を待ちます。回生するエネルギーが少なく，不足電圧を検出すると，インバータの出力を遮断し，モータはフリーラン状態になります。 復電時に運転指令が入力されていれば，不足電圧検出時の周波数から再始動します。 復電時に運転指令が入力されていれば，拾込み動作を行いモータの速度を推定し，その周波数から再始動します。 この設定は負荷の慣性モーメントが大きなファンなどの用途に最適です。 4： 停電時の周波数より再始動 （一般負荷用） インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧で不足電圧を検出すると，インバータの出力を遮断し，モータはフリーラン状態になります。 復電時に運転指令が入力されていれば，不足電圧検出時の周波数から再始動します。 復電時に運転指令が入力されていれば，拾込み動作を行いモータの速度を推定し，その周波数から再始動します。 この設定は，負荷慣性モーメントが大きく，瞬時停電でモータがフリーランになっても，モータ速度の低下が少ない場合（ファンなど）に最適です。 5： 始動周波数より再始動 インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧で不足電圧を検出すると，インバータの出力を遮断し，モータはフリーラン状態になります。 復電時に運転指令が入力されていれば，機能コードで設定された始動周波数から再始動します。 復電時に運転指令が入力されていれば，拾込み動作を行いモータの速度を推定し，その周波数から再始動します。 この設定は，負荷慣性モーメントが小さく，かつ負荷が重い場合で，瞬時停電でモータがフリーランになると，短時間でモータ速度がゼロまで低下する場合（ポンプなど）に最適です。 拾込み動作あり：始動特性選択『STM』ON または＝orにて，拾込み動作が選択されます。 始動特性選択『STM』ON 拾込み動作の詳細については機能コード（始動特性）を参照してください。 瞬停再始動タイミングチャート 注意事項 瞬時停電再始動動作（=～）を選択すると，復電したときに自動再始動します。 再始動しても人に対する安全性を確保するように機械の設計を行ってください。 ワンポイントアドバイス なし。 アンケートにご協力ください 問題は解決しましたか？ 問題は解決した 一部解決した 解決できなかったが、参考になった 参考にならなかった 記事内容について わかりやすい ふつう 内容が難しい 知りたい情報ではなかった ご意見等があればご記入ください ※ 返信が必要な場合（ご質問・お問い合わせ等）は、 お問い合わせフォーム をご利用ください。 送信する 送信しました。ご協力ありがとうございました。 関連資料 FRENIC-Ace ユーザーズマニュアル その他の質問 FRENIC-Ace- FAQトップページへ戻る お問い合わせ カタログ請求・製品購入 価格、納期についてのお問い合わせやカタログ請求は当社営業または代理店にお問い合わせください。 国内販売ネットワーク 技術相談窓口 導入前の製品の技術的なご質問も、電話、メールでお受けしております。 お問い合わせフォーム TEL: 0120-128-220 受付時間（春季・夏季・年末年始の弊社休業日を除く） 平日（月〜金曜日） AM9:00～PM7:00 土・日・祝日 AM9:00～PM5:00 アフターサービス 製品に不都合が生じた場合は、お近くの拠点にお問い合わせください。 国内ネットワーク 海外ネットワーク 関連製品 高圧インバータ モータ／応用製品 プログラマブルコントローラ プログラマブル表示器 計測機器 受配電・制御機器 サーボシステム
