複数台のインバータを取り付ける際の注意点はありますか?

ご質問

複数台のインバータを取り付ける際の注意点はありますか?

回答

■ 複数台のインバータを取り付ける場合

同一の装置や制御盤内に2台以上据え付ける場合は,原則として横並びとしてください。やむを得ず上下に並べて据え付ける場合は,仕切板などを設けて下側のインバータからの放熱が上側のインバータに影響しないよう配慮してください。また、下記に示す周囲のスペースを確保してください。

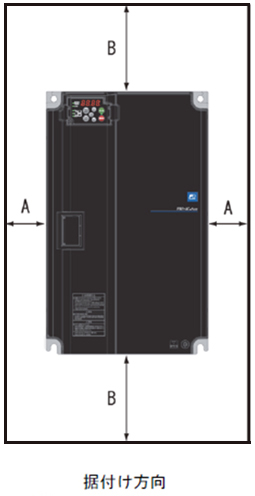

周囲のスペース(mm)

適用容量 A B C
FRN0.1〜22E2■-2J
FRN0.4〜22E2■-4J
FRN0.1〜2.2E2■-7J
10 100 0 *1

*1 RJ45コネクタを使用する場合は50mmのスペースが必要です。

C:インバータユニット前面側スペース

注意事項

金属などの不燃物に据え付けるようにしてください。
また,上下逆や水平に据え付けないでください。

ワンポイントアドバイス

FRENIC-Aceの3.7kW以下は,横密着取付け(サイド・バイ・サイド取付け)が可能です。
この取付けで盤内に複数台取り付ける場合,設置スペースを少なくすることができます。(周囲温度:−10℃〜40℃以下)
