オプション搭載用アダプタOPC-E2-ADP2（中容量機種用）による制御オプションカードはどう取り付けますか？
ご質問
オプション搭載用アダプタOPC-E2-ADP2（中容量機種用）による制御オプションカードはどう取り付けますか？
回答
以下の手順に従ってオプションカードを取り付けてください。

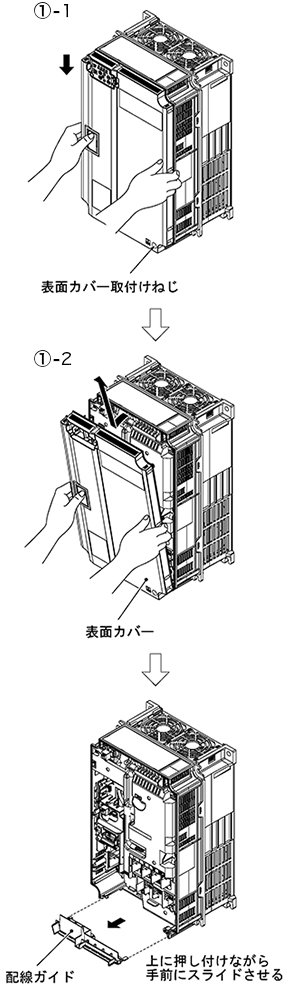

① インバータ本体の表面カバーを次の手順で外してください。
1. 表面カバーの取付けねじを緩めます。
2. 表面カバーの両端を支えて下にスライドさせてから手前に倒し上方向にとり外します。
② OPC-E2-ADP2に付属のねじでアタッチメントをインバータ本体に固定します（２ヵ所）（締め付けトルク0.7N・m）
③ 中継基板をアタッチメントのA部に挿し込んでから取付けます。（カチッと音がするまで押し込んでください）

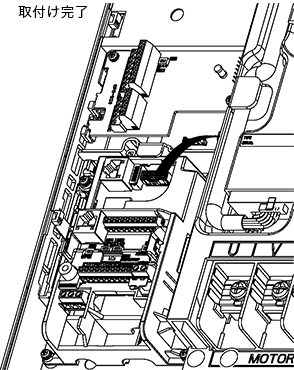

④ 中継基板から出ているコネクタをインバータ本体の制御基板上のコネクタCN3に挿入します。

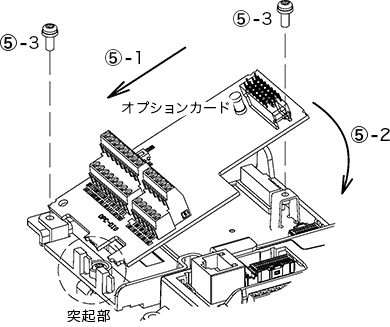

⑤ オプション基板の装着
1. アタッチメントの突起部にオプションカードを差し込みます。
2. オプションカードのコネクタCN1を中継基板のコネクタCN2に差し込みます。
3. オプションカード付属のねじでオプションカードを固定します。（締め付けトルク0.7N・m）
