PGインタフェースカード（OPC-E2-PG，OPC-E2-PG3）, RS-485通信カード（OPC-E2-RS）はどう取り付けますか？
ご質問
PGインタフェースカード（OPC-E2-PG，OPC-E2-PG3）, RS-485通信カード（OPC-E2-RS）はどう取り付けますか？
回答
以下の手順に従ってオプションカードを取り付けてください。
① インバータ本体の端子カバーを次の手順で外してください。

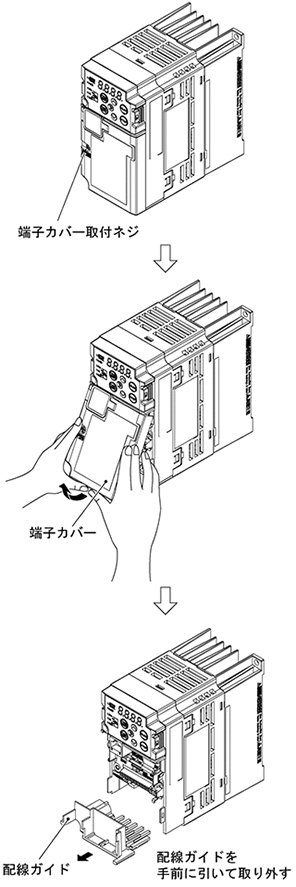

[3.7kW以下の場合]
端子カバーの取付けねじを緩め端子カバーの下側を手前に引いて取り外してください。
3.7kW以下では配線ガイドは工場出荷時に梱包箱内に同梱されています。（インバータ本体に装着されていません。）

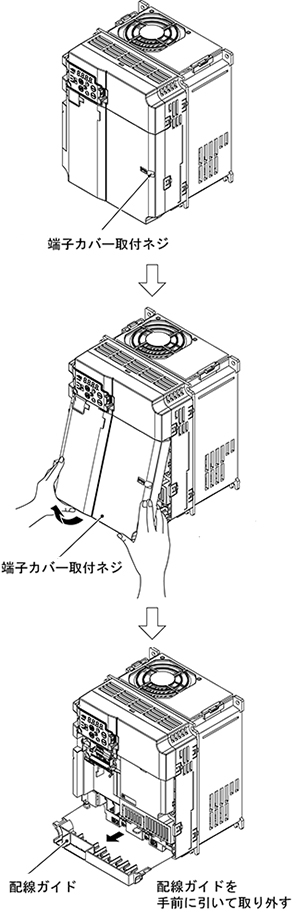

[5.5～15kW以下の場合]
端子カバーの取付けねじを緩め端子カバーの下側を手前に引いて取り外してください。
[18.5/22kWの場合]

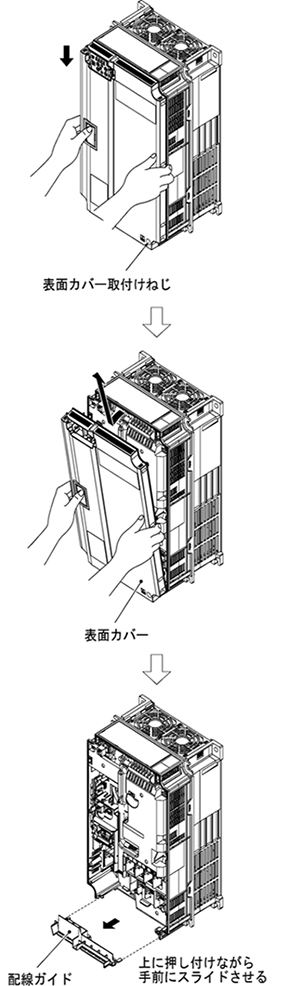

1. 表面カバーの取付けねじを緩めます。
2. 表面カバーの両端を支えて下にスライドさせてから手前に倒し上方向にとり外します。
② インバータ本体の制御端子【PLC】,【EN1】,【EN2】に接続された金属片を端子を緩めて外します。
③ インバータに搭載されているインタフェース基板を基板カバーのフックを押さえながら外します。（取り外したインタフェース基板は使用しません）

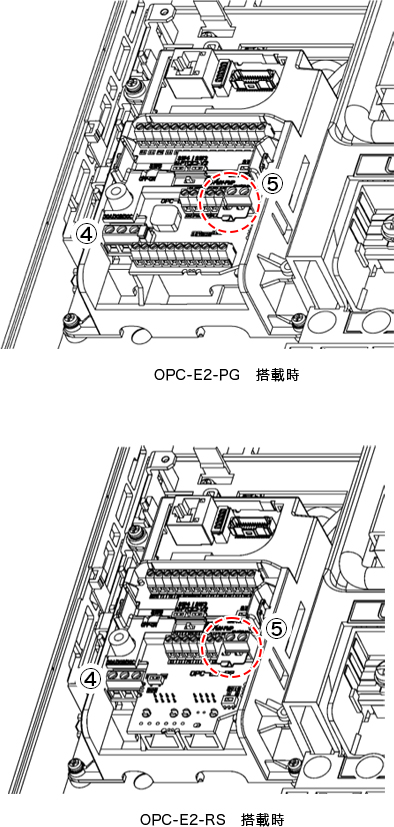

④ オプションカードを基板カバーにセットした状態でインバータ制御基板のコネクタCN1にオプションカードのコネクタCN1を挿入します。基板カバーのフックがカッチと音がするまではめ込んでください。
⑤ ②で外した金属片を端子【PLC】,【EN1】,【EN2】に取り付けてください。
PGインタフェースカード（OPC-E2-PG，OPC-E2-PG3）,
RS-485通信カード（OPC-E2-RS）はどう取り付けますか （1分54秒）
