周波数設定の選択はどのように設定するのですか？

ご質問

周波数設定の選択は(周波数設定1)で設定します。ご希望の設定方法を選択してください。
※工場出荷設定値は=(タッチパネルキー操作)となっております。

またこれ以外にも、予め設定された複数の周波数を外部信号で選択する多段周波数選択や通信からの周波数設定を行うことも可能です。

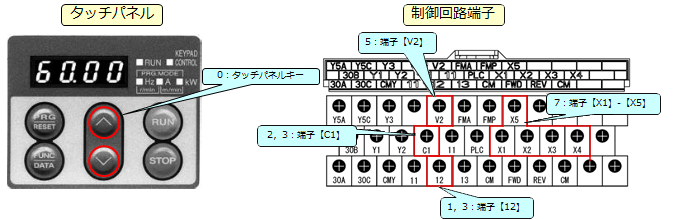

F01データ	設定手段
0	タッチパネルの/キーによる設定
1	端子【12】に入力する電圧値（DC0～+10V 最高出力周波数／DC+10V）による設定
2	端子【C1】に入力する電流値（DC+4～+20mA 最高出力周波数／DC+20mA）による設定
3	端子【12】に入力する電圧値（DC0～+10V 最高出力周波数／DC+10V）と端子【C1】に入力する電流値（DC+4～+20mA　最高出力周波数／DC+20mA）の加算結果による設定（加算結果が最高出力周波数以上になった場合は，最高出力周波数で制限されます。）
5	端子【V2】に入力する電圧値（DC0～+10V 最高出力周波数／DC+10V）による設定
7	デジタル入力端子に割り付けたUP指令『UP』およびDOWN指令『DOWN』による設定 UP指令であれば，機能コードE01～E09のいずれかを17に設定し， UP指令を割り付けてください。 DOWN指令であれば，機能コードE01～E09のいずれかを18に設定し，DOWN指令を割り付けてください。

操作キー	タッチパネル表示	備考
電源投入		左記と異なる表示がされる場合もございますが，問題ございません。
１回押す		コード（基本機能）もし、と表示された場合は、キーを押してください。そうするとが表示されます。
１回押す		データ保護設定モード
１回押す		周波数設定モード
１回押す	現在の設定値が表示されます。	工場出荷値：
または	ご希望の設定値に変更してください。	：タッチパネルキー操作(/キー) ：アナログ電圧入力(端子【12】)(DC0～+10V) ：アナログ電流入力(端子【C1】)(DC4～+20mA) ：アナログ電圧入力(端子【12】) +アナログ電流入力(端子【C1】) ：アナログ電圧入力(端子【V2】)(DC0〜+10V) ： UP/DOWN 制御 ※ 運転中の変更は出来ません。
１回押す	→ の後にが表示されます。	上記設定値がインバータに保存されました。

周波数の設定には、本設定よりも優先度の高い設定手段(通信からの指令や多段周波数選択など)があります。詳細はFRENIC-Eco ユーザーズマニュアルの第4章「制御ブロック図」を参照してください。

端子【12】、【V2】に入力する電圧値，端子【C1】に入力する電流値は，ゲイン・バイアス設定により任意の範囲に設定可能です。
詳細は(バイアス(周波数設定1用))を参照してください。
端子【12】、【V2】に入力する電圧値，端子【C1】に入力する電流値は，フィルタを入れることが可能です。詳細は(アナログ入力調整-端子【12】(フィルタ))，(アナログ入力調整-端子【V2】(フィルタ))(アナログ入力調整-端子【C1】(フィルタ))を参照してください。
