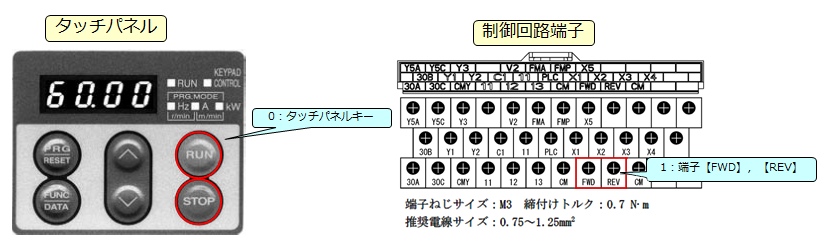

ホーム 製品情報 低圧インバータ FRENIC-Eco FAQ -FRENIC-Eco 運転指令入力方法(タッチパネル運転や外部信号運転など)の選択はどのように設定するのですか? Menu 低圧インバータ FRENIC-VG FRENIC-MEGA(G2) FRENIC-Ace(E3) FRENIC-Ace FRENIC-Mini FRENIC-HVAC FRENIC-HF 周辺機器 富士コンパクト形電源回生コンバータFRENIC-eRHRシリーズ 富士コンパクト形 電源回生PWMコンバータFRENIC-eRHCシリーズ 高力率・電源回生PWMコンバータRHCシリーズ サージ抑制ユニット オプション オプションガイド 生産終了品 プロモーション動画 ダウンロード ダウンロード コンポ通信 外形図・CAD サービス&サポート eラーニング FAQ 富士電機 FA Webサイト PRODUCT SELECTOR 低圧インバータの設定・メンテナンスがグッと楽になる! 運転指令入力方法(タッチパネル運転や外部信号運転など)の選択はどのように設定するのですか? 主な機能・特長 共通仕様 形式一覧 FAQ カタログ ダウンロード ご質問 運転指令入力方法(タッチパネル運転や外部信号運転など)の選択はどのように設定するのですか? 回答 運転指令設定は (運転・操作)で設定します。ご希望の設定方法を設定してください。 ※工場出荷設定値は=(タッチパネル運転(正転)となっております。 F02データ 運転指令の設定手段 0:タッチパネル運転 (回転方向入力:端子台) キー,キーにより運転・停止ができます。 回転方向は,デジタル入力端子機能【FWD】,【REV】にて指定します。 注:【FWD】または【REV】のいずれかの端子がオンされていないと運転しません。 1:外部信号(デジタル入力) デジタル入力端子機能【FWD】,【REV】で運転停止が可能です。 注:【FWD】,【REV】の両方の端子がオンの場合は運転しません。 2:タッチパネル運転(正転) 正転運転のみで,逆転運転はできません。回転方向指令は不要です。 キー,キーにより運転・停止ができます。 3:タッチパネル運転(逆転) 逆転運転のみで,正転運転は出来ません。回転方向指令は不要です。 キー,キーにより運転・停止ができます。 周波数設定方法 【FWD】、【REV】端子を必ずオフ状態にしてください。 操作キー タッチパネル表示 備考 電源投入 左記と異なる表示がされる場合もございますが,問題ございません。 1回押す コード(基本機能) もし、と表示された場合は、キーを押してください。 そうするとが表示されます。 1回押す データ保護設定モード 2回押す 運転・操作設定モード 1回押す 現在の設定値が表示されます。 工場出荷値: または ご希望の設定値に変更してください。 : タッチパネル運転(回転方向入力:端子台) : 外部信号(デジタル入力) : タッチパネル運転(正転) : タッチパネル運転(逆転) ※ 運転中の変更は出来ません。 1回押す → の後にが表示されます。 上記設定値がインバータに保存されました。 注意事項 機能コードのデータが, の場合,端子【FWD】,【REV】にそれぞれ正転運転・停止指令『FWD』機能,逆転運転・停止指令『REV』機能を割り付ける必要があります。 ワンポイントアドバイス が変更できない場合 1. 端子【FWD】または,端子【REV】と端子【CM】が短絡していない状態にしてください。 2. データ保護設定がされていないか確認してください( (データ保護)を に設定してください)。 アンケートにご協力ください 問題は解決しましたか? 問題は解決した 一部解決した 解決できなかったが、参考になった 参考にならなかった 記事内容について わかりやすい ふつう 内容が難しい 知りたい情報ではなかった ご意見等があればご記入ください ※ 返信が必要な場合(ご質問・お問い合わせ等)は、 お問い合わせフォーム をご利用ください。 送信する 送信しました。ご協力ありがとうございました。 関連資料 FRENIC-Ecoユーザーズマニュアル その他の質問 FRENIC-Eco- FAQトップページへ戻る お問い合わせ カタログ請求・製品購入 価格、納期についてのお問い合わせやカタログ請求は当社営業または代理店にお問い合わせください。 国内販売ネットワーク 技術相談窓口 導入前の製品の技術的なご質問も、電話、メールでお受けしております。 お問い合わせフォーム TEL: 0120-128-220 受付時間(春季・夏季・年末年始の弊社休業日を除く) 平日(月〜金曜日) AM9:00~PM7:00 土・日・祝日 AM9:00~PM5:00 アフターサービス 製品に不都合が生じた場合は、お近くの拠点にお問い合わせください。 国内ネットワーク 海外ネットワーク 関連製品 高圧インバータ モータ/応用製品 プログラマブルコントローラ プログラマブル表示器 計測機器 受配電・制御機器 サーボシステム
