機能コードの変更ができません。

ご質問

機能コードの変更ができません。

回答

機能コードの設定を変更しようとしても変更できない(0→1にできない等)場合は，以下のケースが想定されます。

■ 運転中の設定変更ができない機能コードを変更しようとしている。
■ データの保護機能が設定されている。
■ ダブルキー操作が必要な機能コードを変更しようとしている。

■運転中の設定変更ができない機能コードを変更しようとしている。

インバータが運転している際に変更が出来ない機能コードがございます。
該当する機能コードについてはFRENIC-MEGA ユーザーズマニュアル第5章「機能コード」内の機能コード一覧表をご確認ください。

■データの保護機能が設定されている。

F00(データ保護)の機能により，各種指令値(周波数設定，PID 指令，タイマ運転時間)を，タッチパネルから不用意に変更できないようにされている可能性がございます。
変更したい場合は「STOPキー＋上キー」または「STOPキー＋下キー」を同時押し(ダブルキー操作)で0に設定してください。
※ダブルキー操作＝2つのキーを同時に押すことをダブルキー操作といいます。

設定方法

操作キー タッチパネル表示 備考
電源投入 0.00 左記と異なる表示がされる場合もございますが，問題ございません。
PRG/RESET１回押す 1F__ Fコード（基本機能）
もし、0fncと表示された場合は、上キーを押してください。 そうすると1F__が表示されます。
FUNC/DATA１回押す F00 データ保護設定モード
FUNC/DATA１回押す 現在の設定値が表示されます。 工場出荷値：0
上または下 設定値が0以外の場合は0に設定してください。
「STOPキー＋上キー」
または
「STOPキー＋下キー」を同時押ししてください。 		0：データ保護無し，デジタル設定保護無し
FUNC/DATA１回押す save → F01
saveの後にF01が表示されます。		 設定値がインバータに保存されました。

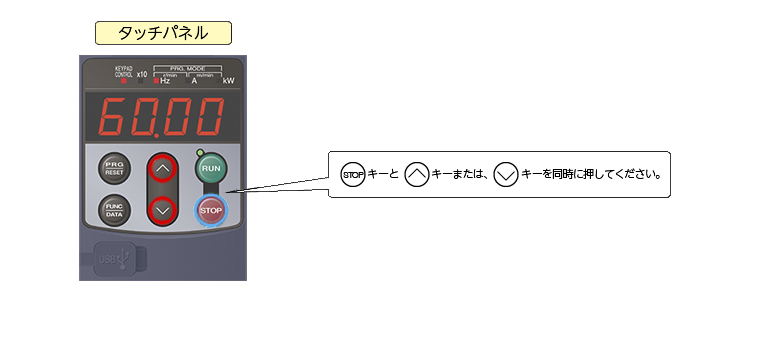

ダブルキー操作方法

■ダブルキー操作が必要な機能コードを変更しようとしている。

数種類の機能コードは不要な変更を防ぐために，ダブルキー操作によって変更が可能になっております。
そのため，コードを変更する際はダブルキー操作にて変更をお願い致します。
＜ダブルキー操作が必要な機能コード＞
F00：データ保護機能
F80：HD/MD/LD切換
H03：データ初期化
H45：模擬故障
H97：アラームデータクリア
Y97：通信データ保存方式選択

注意事項

また，以下の場合も変更が出来ないことがございますので,ご確認ください。

  • インバータの運転指令FWD，REVがONしていた場合。
  • デジタル入力端子に編集許可指令が割り付けられていて（E01-E03，E98，E99（機能選択）＝19 or1019)で編集許可が無効の場合。
  • 入力電源電圧が低い場合。

ワンポイントアドバイス

なし。
