推奨電線サイズを教えてください。

ご質問

推奨電線サイズを教えてください。

回答

盤内温度および,電線の種類別に推奨する電線サイズを示します。

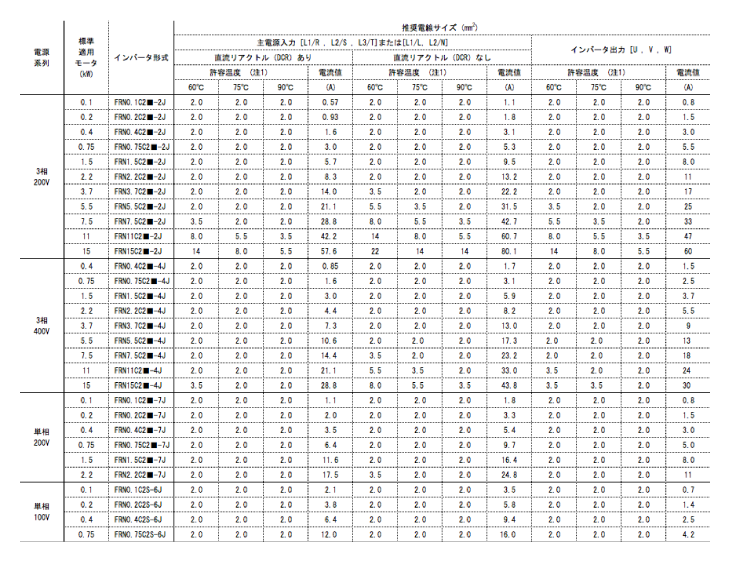

表1-1 電線サイズ(主電源入力およびインバータ出力)

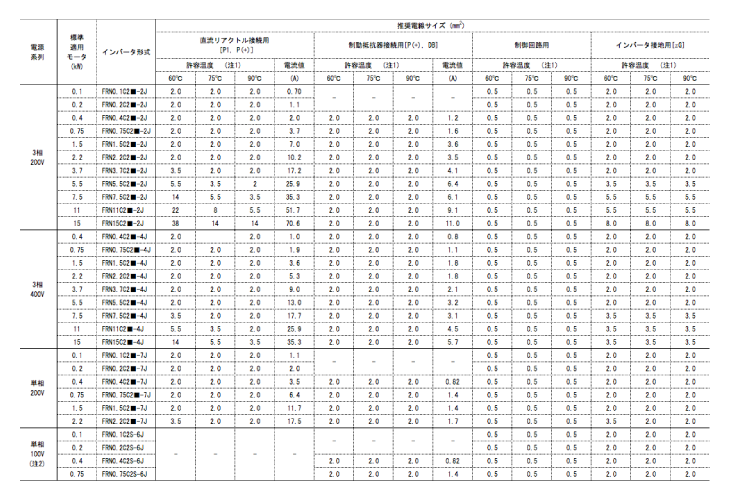

表1-2 電線サイズ(直流リアクトル接続用,制動抵抗器接続用,制御回路用およびインバータ接地用)

表1-3 電線サイズ(主電源入力およびインバータ出力)

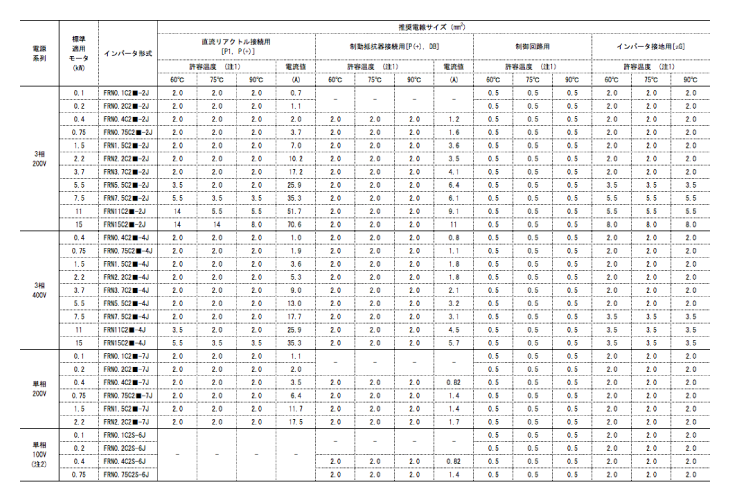

表1-4 電線サイズ(直流リアクトル接続用,制動抵抗器接続用,制御回路用およびインバータ接地用)
