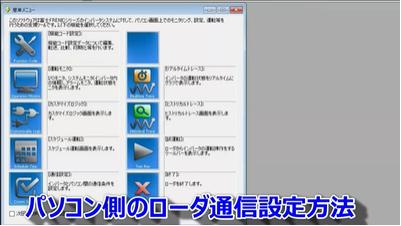

ローダを使用する場合にパソコン側のローダの通信設定方法は?

ご質問

ローダを使用する場合にパソコン側のローダの通信設定方法は?

回答

パソコンとインバータを接続している変換機器によって少し異なります。

1. オプションのUSB付遠隔タッチパネル(TP-E1U)を使用の場合

  • ①簡単メニューから{通信設定}を開き「USB接続」にチェックマークを入れる。
    「インバータ内のデータ(TP経由)」を選択する。
    (タッチパネル単体と接続する場合は「タッチパネル内のデータ」を選択)
  • ②「接続確認」をクリックして通信状態、機種を確認し正常に接続されていることを確認します。

2. 市販のRS-485-USB変換器を使っている場合

  • ①簡単メニューから{通信設定}を開き「RS-485接続」にチェックマークを入れる。
    • ・COMポートの番号を変換機が接続されているCOM番号に合わせる。
    • COMポートの番号はパソコンのデバイスマネージャーを開き「ポートCOMとLPT」の下のUSB Serial Port(COM□)と表示されたCOM□で確認できます。
    • ・通信速度をインバータの通信速度(Y04)の設定と合わせる。Y043(工場出荷値)は19,200bpsです。
  • ②「接続設定」をクリックしてRS-485局番がインバータの局番設定(Y01)と合っているか確認する。
    工場出荷値であれば共に1が設定されています。
  • ③「接続確認」をクリックして通信状態、機種を確認し正常に接続されていることを確認します。

注意事項

なし。

ワンポイントアドバイス

なし。
