インバータの出力周波数などを出力する方法はありますか?

ご質問

インバータの出力周波数などを出力する方法はありますか?

回答

端子【FMA】または,端子【FMP】をご使用し,出力してください。

■ 端子【FMA】について

端子【FMA】は,アナログ直流電圧DC0 ~ 10Vまたはアナログ直流電流DC4 ~ 20mAのモニタ信号を出力します。信号の内容は,F31(端子【FMA】(機能選択))から設定します。

DC0 ~ 10V出力時
接続可能インピーダンス:最小 5kΩ
アナログ電圧計(DC0 ~ 10V,入力インピーダンス10kΩ)の計器を2個まで接続できます。

DC4 ~ 20mA出力時
接続可能インピーダンス:最大500Ω
なお,ゲイン調整範囲は電流及び電圧ともに0 ~ 300%です。

■ 端子【FMP】について

端子【FMP】は,パルス信号を出力します。
信号の内容は,F35(端子【FMP】(機能選択))から設定します。
接続可能インピーダンス:最小5kΩ
アナログ電圧計(DC0 ~ 10V,入力インピーダンス10kΩ)を2個まで接続できます。
パルスデューティ:約50%
パルスレート:25 ~ 6000p/s(フルスケール時)

■ 信号の内容について

上記いずれの端子機能も信号の内容は以下の通りです。

0:出力周波数1(滑り補償前)
1:出力周波数2(滑り補償後)
2:出力電流
3:出力電圧
4:出力トルク
5:負荷率
6:消費電力
7:PID フィードバック値
8:PG フィードバック値
9:直流中間回路電圧
10:ユニバーサルAO
13:モータ出力
14:アナログ出力テスト(+)
15:PID 指令(SV)
16:PID 出力(MV)
17:同期角度偏差

注意事項

なし。

ワンポイントアドバイス

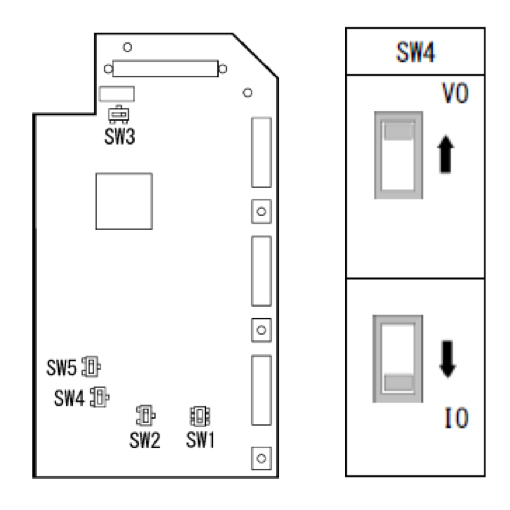

端子【FMA】の電圧出力と電流出力を切り替えるには,プリント基板上のSW4及びF29(端子【FMA】(動作選択))の切り替えが必要です。 以下の表・図に従い,お使いになる出力方式に合わせ切り替えをお願いします。

出力形態 SW4 F29データ
電圧出力(DC0~10V)
(工場出荷状態)
V0側 0
電流出力(DC4~20mA) I0側 1
電流出力(DC0~+20mA) 2
