多彩なアプリケーション

速度指令運転に便利な機能を搭載

パルス列入力機能を標準搭載

パルス発信器などからパルス列入力(単相パルス+指令符号)による速度指令が可能です。
(最大パルス入力100kHz)

比率運転を搭載

複数台の搬送機システムなどの調整に便利な機能です。主速に対し複数の追従軸の周波数指令への比率設定が可能になり,負荷変動のある搬送機など搬送速度の調整が簡単に行えます。

インバータ本体にカスタマイズロジックインターフェース機能を搭載

パラメータ設定で簡単にロジック入出力を作成できます。
周辺回路の簡素化が実現できます。

論理回路

AND・OR・XOR・フリップフロップ

立ち上がり下がり検出・カウンタ等

汎用タイマ

オンディレイ・オフディレイ・パルス列等

時間設定

0.0~600s

出力信号

インバータ制御入出力,

カスタマイズロジックの入力

10stepまで組合せ可能

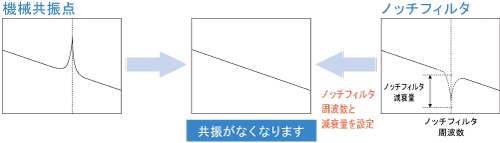

ノッチフィルタにより機械振動を低減

共振周波数と減衰量を設定することで機械振動を抑えることが可能です。

荷物のずり落ち防止に最適機能

上下搬送などの用途に,ブレーキ信号の信頼性を高めました。従来,ブレーキ信号を出力する時に監視していた電流値・周波数にトルク値を加えることで,ブレーキタイミングの調整が簡易に行えます。

巻取り制御に最適ダンサ制御機能

目標値とフィードバック値を比較してPID演算した結果を基準速度に加減算しています。PID演算部のゲイン(比例帯)を低く設定できるので速度制御など,早い反応が必要な自動制御にも応用が可能です。

用途に応じた機能も数多く搭載

  • (1) : アナログ入力:電圧入力2端子(極性付),電流入力1端子
  • (2) : 少水量停止機能搭載(少水量停止前に加圧運転可能)
  • (3) : 折線V/fパターン3点
  • (4) : 模擬故障出力の機能搭載
  • (5) : 第4モータまで選択可能
  • (6) : S字加減速範囲設定
  • (7) : PIDフィードバック断線検出
  • (8) : バッテリ電源による停電救出運転
  • (9) : パターン運転

さらに広がるMEGAワールド!

同期運転(PGインタフェースカード)

位置あわせ起動が必要なコンベアの複数台運転等に最適な制御です。目的に合わせて同時スタート同期(Z相同期あり)や待機同期運転等の選択が可能です。

定寸刻印機システム

サーボロック機能を搭載(PGインタフェースカード)

搬送機などのモータの位置決め時における,停止タイミングや制動トルクの調整に有効です。停止時間に外部からトルクが加わる場合や保持トルクが必要な用途に便利な機能です。減速時間短縮による1サイクルのタクトタイム短縮が実現します。
