インバータの出力周波数などを出力する方法はありますか?

ご質問

インバータの出力周波数などを出力する方法はありますか?

回答

端子【FMA】または,端子【FMP】をご使用し,出力してください。

■ 端子【FMA】について

端子【FMA】は,アナログ直流電圧DC0 ~ +10Vまたはアナログ直流電流DC+4 ~ +20mAのモニタ信号を出力します。信号の内容は,F31(端子【FMA】(機能選択))から設定します。

DC0 ~ +10V出力時(ゲイン調整範囲:0~200%)
接続可能インピーダンス:最小 5kΩ
DC0~+10V,入力インピーダンス10kΩの計器を2個まで接続できます。
なお,DC0~+10V 出力時は,+0.3V未満で0.0Vになる場合があります。

DC+4 ~ +20mA出力時(ゲイン調整範囲:0~200%)
接続可能インピーダンス:最大500Ω

■ 端子【FMP】について

端子【FMP】は,パルス信号を出力します。
信号の内容は,F35(端子【FMP】(機能選択))から設定します。
接続可能インピーダンス:最小5kΩ
アナログ電圧計(DC0~+10V,入力インピーダンス10kΩ)を2個まで接続できます(平均電圧で駆動)。
(ゲイン調整範囲:0~200%)

■ 信号の内容について

上記いずれの端子機能も信号の内容は以下の通りです。

0:出力周波数
2:出力電流
3:出力電圧
4:出力トルク
5:負荷率
6:消費電力
7:PID フィードバック値(PV)
9:直流中間回路電圧
10:ユニバーサルAO
13:モータ出力
14:アナログ出力テスト
15:PID 指令(SV)
16:PID 出力(MV)

注意事項

なし。

ワンポイントアドバイス

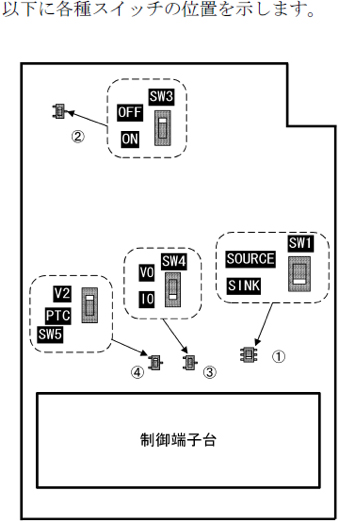

端子【FMA】の電圧出力と電流出力を切り替えるには,プリント基板上のSW4及びF29(端子【FMA】(動作選択))の切り替えが必要です。 以下の表・図に従い,お使いになる出力方式に合わせ切り替えをお願いします。

出力形態 SW4 F29データ
電圧出力(DC0~10V)
(工場出荷状態)
V0側 0
電流出力 I0側 1
