モータからの騒音を減らすためにはどうしたらいいですか？
ご質問
モータからの騒音を減らすためにはどうしたらいいですか？
回答
（モータ運転音（キャリア周波数））および，（モータ運転音（音色））の調整をお願いします。
- ■ モータ運転音（キャリア周波数）について（）
-
キャリア周波数を調整します。キャリア周波数を変更することにより，
モータからの騒音低減，出力回路配線の漏洩電流の低減，インバータより発生するノイズの低減などが図れます。 - ■ モータ運転音（音色）について（）
-
モータ騒音の音色を変えます。（V/f制御時のみ）のデータに設定したキャリア周波数が7[kHz]以下で有効です。
設定するレベルを調整することで，モータが発生する甲高い運転音（金属音）を低減できる場合もあります。 -
■ モータ運転音（キャリア周波数）
キャリア周波数を1[kHz]以下に設定したときは，負荷を定格の80％以下にしてください。
また，キャリア周波数が高く設定されている場合，自動的にキャリア周波数を下げ，インバータ過負荷（）を回避する機能があります。
モータ騒音の関係で，自動的にキャリア周波数を低下させたくない場合は，自動低下を不動作とすることができます。
（保護・メンテナンス機能（動作選択））を参照してください。
速度センサレス/速度センサ付きベクトル制御時のキャリア周波数は5[kHz]以上を推奨します。また，1[kHz]以下には設定しないでください。
また，周囲温度が40℃以上，HND仕様で，かつキャリア周波数を3kHz 以上でご使用の場合は，定格電流が下がる場合がございますのでご注意ください。（3相200V品の一部が対象となります） -
■ モータ運転音（音色）
レベルを上げ過ぎると，出力電流が乱れ，機械振動・騒音が大きくなる場合があります。
また，モータによっては効果が少ない場合もあります。 - TEL: 0120-128-220
| 項目 | 特性 |
|---|---|
| キャリア周波数 | 小〜大 |
| モータ騒音 | 大きい ⇔ 小さい |
| モータ温度（高調波成分） | 高い（多い） ⇔ 低い（少ない） |
| 出力電流波形 | 悪い ⇔ 良い |
| 漏洩電流 | 少ない ⇔ 多い |
| 発生ノイズ | 少ない ⇔ 多い |
| インバータ損失 | 小さい ⇔ 大きい |
キャリア周波数の設定範囲は下記となります。
| インバータ形式 | F26：設定範囲 | |
|---|---|---|
| HHD仕様 | HND仕様 | |
| FRN0.4〜55G2S/E/H-2J/4J FRN1.5〜75G2P-2J/4J |
FRN5.5〜18.5G2S/E-2J/4J FRN1.5〜22G2P-2J/4J |
0.75〜 16kHz |
| FRN75〜630G2S/E-2J/4J | FRN22〜55G2S/E/H-2J/4J FRN30〜75G2P-2J/4J |
0.75〜 10kHz |
| FRN75〜630G2S/E-2J/4J |
0.75〜 6kHz | |
設定方法

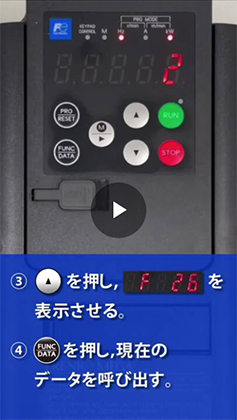

インバータの設定方法は以下の動画で確認できます。
モータからの騒音を減らすためにはどうしたらいいですか？（1分23秒）
