機能コードの変更ができません。

ご質問

機能コードの変更ができません。

回答

機能コードの設定を変更しようとしても変更できない(01にできない等)場合は,以下のケースが想定されます。

■ 運転中は変更ができない機能コードを変更しようとしている。

インバータが運転している際に変更ができない機能コードがございます。
該当する機能コードについてはFRENIC-MEGA(G2)ユーザーズマニュアル第5章「機能コード」内の機能コード一覧表をご確認ください。

■ データの保護機能が設定されている。

F00(データ保護)の機能により,各種指令値(周波数設定,PID 指令,タイマ運転時間)を,キーパッドから不用意に変更できないように設定されている可能性がございます。
変更したい場合は「STOPキー+上キー」または「STOPキー+下キー」を同時押し(ダブルキー操作)で0に設定してください。
※ダブルキー操作=2つのキーを同時に押すことをダブルキー操作といいます。

設定方法

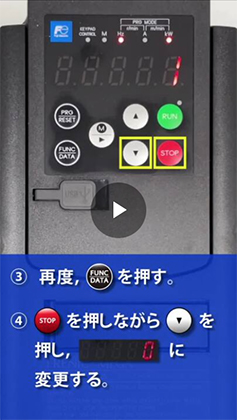

インバータの設定方法は以下の動画で確認できます。

機能コードの変更ができません。
機能コードの変更ができません。(57秒)

ダブルキー操作方法

キーパッド

■ ダブルキー操作が必要な機能コードを変更しようとしている。

数種類の機能コードは不要な変更を防ぐために,ダブルキー操作によって変更が可能になっております。
そのため,コードを変更する際はダブルキー操作にて変更をお願い致します。
<ダブルキー操作が必要な機能コード>
F00:データ保護機能
F80:HHD/HND切換
H03:データ初期化
H45:模擬故障
H97:アラームデータクリア
Y97:通信データ保存方式選択

■ 機能コードE01~E09,E98,E99(機能選択)のいずれかに=19(編集許可指令)が設定されている。

機能コードE01~E09,E98,E99(機能選択)=19(編集許可指令)によりデータ保護機能が有効になっている場合は変更ができません。

注意事項

また,以下の場合も変更ができないことがございますので,ご確認ください。

  • インバータの運転指令『FWD』『REV』がONしていた場合。
  • デジタル入力端子に編集許可指令が割り付けられていて(E01-E03E98E99(機能選択)=19 or1019)で編集許可が無効の場合。
  • 入力電源電圧が低い場合。

ワンポイントアドバイス

なし。
