複数の周波数（30Hz/40Hz/50Hz等）で運転がしたいですが，どうしたらいいですか？

ご質問

複数の周波数（30Hz/40Hz/50Hz等）で運転がしたいですが，どうしたらいいですか？

回答

デジタル入力端子【X1】～【X9】を使用した，多段周波数設定をご使用ください。

1.Eコード設定

E01（端子【X1】（機能選択））～E09（端子【X9】（機能選択））のいずれかに多段周波数機能（『SS1』,『SS2』,『SS4』,『SS8』）を割り付けてください。

2.Cコード設定

C05（多段周波数1） ～ C19 （多段周波数15）に多段周波数で使用したい周波数を設定してください。
周波数の入力範囲は0.00 ～ 599.00[Hz]です。

3. 多段周波数の組み合わせ設定

上記1と2を設定することにより，下表に従った多段周波数を使用することが可能になります（多段周波数による設定周波数の変更は『SS1』，『SS2』，『SS4』，『SS8』のON/OFFを切り替えることにより行います）。

『SS8』 『SS4』 『SS2』 『SS1』 選択する周波数
OFF OFF OFF OFF 多段周波数以外*
OFF OFF OFF ON C05 （多段周波数1）
OFF OFF ON OFF C06 （多段周波数2）
OFF OFF ON ON C07 （多段周波数3）
OFF ON OFF OFF C08 （多段周波数4）
OFF ON OFF ON C09 （多段周波数5）
OFF ON ON OFF C10 （多段周波数6）
OFF ON ON ON C11 （多段周波数7）
ON OFF OFF OFF C12 （多段周波数8）
ON OFF OFF ON C13 （多段周波数9）
ON OFF ON OFF C14 （多段周波数10）
ON OFF ON ON C15 （多段周波数11）
ON ON OFF OFF C16 （多段周波数12）
ON ON OFF ON C17 （多段周波数13）
ON ON ON OFF C18 （多段周波数14）
ON ON ON ON C19 （多段周波数15）

* 「多段周波数以外」とは，周波数設定1（F01）または周波数設定2（C30）など，多段周波数以外の周波数設定入力手段を示します。


『SS1』『SS2』を使用する場合＝3通りの多段周波数設定が可能

『SS1』『SS2』『SS4』を使用する場合＝7通りの多段周波数設定が可能

『SS1』『SS2』『SS4』『SS8』を使用する場合＝15通りの多段周波数設定が可能

なお，多段周波数の設定の際にF01（周波数設定1）の設定は必ずしも必要ではございません。

（多段周波数設定が他の周波数設定より優先されます。）

多段周波数設定例

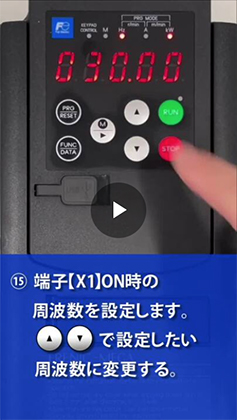

インバータの設定は以下の動画で確認できます。
動画では端子【X1】がONの時に30Hz,端子【X2】がONの時に40Hz,端子【X1】,【X2】が両方ONの時に50Hを設定する方法を説明します。

多段周波数
複数の周波数（30Hz/40Hz/50Hz等）で運転がしたいですが，どうしたらいいですか？（3分53秒）

注意事項

なし。

ワンポイントアドバイス

端子【X1】～【X9】以外にも,【FWD】,【REV】に多段周波数機能を割り付けることが可能です。
