複数台のインバータを取り付ける際の注意点はありますか?
ご質問
複数台のインバータを取り付ける際の注意点はありますか?
回答
- ■ 複数台のインバータを取り付ける場合
-
同一の装置や制御盤内に2台以上据え付ける場合は,原則として横並びとしてください。やむを得ず上下に並べて据え付ける場合は,仕切板などを設けて下側のインバータからの放熱が上側のインバータに影響しないよう配慮してください。22kW(G2Pは30kW)以下で,周囲温度が40℃以下の場合に限り,左右方向に対して密着据え付けるすることができます。

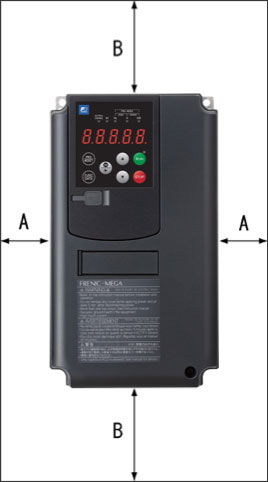

周囲のスペース
形式 | A | B | C | |
FRN***G2S/E/H | FRN***G2P | |||
0.4〜1.5 | 1.5 | 50 | 100 | 0 |
2.2〜22 | 2.2〜30 | 10 | ||
30~220 | 37〜75 | 50 | 100 | |
280〜630 | - | 150 | 150 |
C: インバータユニット前面側スペース

注意事項
金属などの不燃物に据え付けるようにしてください。
また,上下逆や水平に据え付けないでください。
ワンポイントアドバイス
なし。
