制御オプションカードは何枚取付可能ですか？

ご質問

FRENIC－MEGA（G2）シリーズでは，オプションカードをインバータ内部の制御基板に最大3枚まで搭載することが可能です。

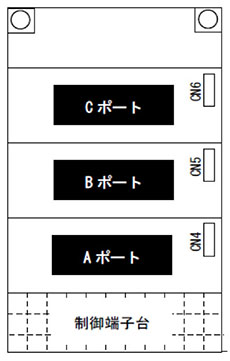

オプションカードの種類によって基板上の搭載する場所（ポート）と枚数が制限されますので表-1を参照してください。

種別	形式	オブションカード接続ポート			備考
種別	形式	Aポート	Bポート	Cポート	備考
リレー出力	OPC-RY	〇	〇	×	AとBの2枚同時搭載（4出力）可能
リレー出力	OPC-RY2 ※3	×	〇	〇	B/Cの両方を使用し1枚搭載可能
フィードバック	OPC-PG	×	×	〇
	OPC-PG2	×	×	〇
	OPC-PG22	×	※1	〇
	OPC-PMPG2	×	※1	〇	同期モータ駆動用MEGA専用品
I/O系	OPC-DI	〇	〇	〇	A/B/Cのいずれかに1枚搭載可能
	OPC-DO	〇	〇	〇	A/B/Cのいずれかに1枚搭載可能
	OPC-AIO	〇	〇	〇	A/B/Cのいずれかに1枚搭載可能
	OPC-AO ※3	〇	〇	〇	A/B/Cのいずれかに1枚搭載可能
	OPC-PT ※3	〇	〇	〇	A/B/Cのいずれかに1枚搭載可能
通信系	OPC-DEV	〇	〇	〇	通信系オプションは，いずれか1枚のみ搭載可能（例：OPC-DEVとOPC-TLの同時使用は不可）
	OPC-TL	〇	×	×
	OPC-COP2	〇	×	×
	OPC-PDP2	〇	×	×
	OPC-CCL	〇	×	×
	OPC-SX	〇	×	×
	OPC-ETM ※2	〇	×	×

※1　B/C ポートの領域を占有するため，Bポートヘ他のオブションは搭載できません。
※2　ROMO0300 番移行対応
※3　ROMO0500 番移行対応

注意：IP40対応アタッチメント使用時は，搭載可能なオプションカード枚数は1枚となります。
（リレー出カインタフェースカードOPC-RYは2枚搭載できます。）
