速度設定方法の選択はどのように設定するのですか?

ご質問

速度設定方法の選択はどのように設定するのですか?

回答

速度設定の選択はF01(速度設定N1)で設定します。ご希望の設定方法を選択してください。
※工場出荷設定値はF01=0(タッチパネルキー操作)となっております。
またこれ以外にも、予め設定された複数の周波数を外部信号で選択する多段周波数選択や通信からの周波数設定を行うことも可能です。

F01データ 設定手段
0 タッチパネル(上/下キー)による周波数設定
1 電圧入力(端子【12】:DC0〜±10V)で設定 <1:12INPUT>
2 電圧入力(端子【12】:DC0〜±10V)で設定<2:12(ABS)>
3 UP/DOWN 設定 *1(初期値=0)
4 UP/DOWN 設定 *1(初期値=前回値)
5 UP/DOWN 設定 *1(初期値=CRP1,CRP2)
6 DIA カード入力
7 DIB カード入力
8 Ai 速度主設定(端子【Ai1】~【Ai4】: 0~±10V)で設定 *2 <8:N-REFV>
9 Ai 電流入力速度設定(端子【Ai2】: DC4~20mA)で設定 *3 <9:N-REFC>

*1 UP/DOWN 機能の初期値/前回値は機能コードE01~E13【UP】,【DOWN】を参照。

*2 Ai1 機能選択(E49)~Ai4 機能選択(E52)のいずれかに「25:速度主設定」を割り付けてください。

*3 Ai2 端子専用です。Ai2 機能選択(E50)に「26:電流入力速度設定」を割り付けて使用してください。

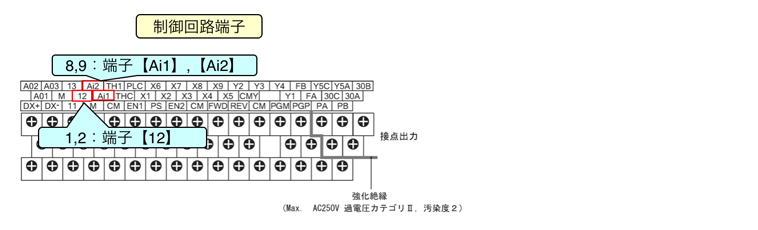

設定方法

注意事項

設定値を8に設定し端子【Ai3】及び【Ai4】を使用する場合はオプションカードのOPC-VG1-AIOが必要となります。

ワンポイントアドバイス

なし
