瞬時停電発生後のインバータの復帰動作設定は？

ご質問

瞬時停電発生後のインバータの復帰動作設定は？

回答

F14(瞬時停電再始動(動作選択))で瞬時停電後のインバータの復帰動作を選択できます。
詳細説明をFRENIC-Ecoユーザーズマニュアル第9章「機能コード」の「F14瞬時停電再始動」の項目に記載しておりますので，ご確認ください。

■瞬時停電再始動（動作選択）(F14)
F14 データ 内容
0：瞬時停電再始動不動作
     (即時トリップ)		 インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧で不足電圧を検出すると，その時点で，不足電圧アラームLUが出力され，インバータの出力を遮断し，フリーラン状態になります。
1：瞬時停電再始動不動作
     (復電時トリップ)		 インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧で不足電圧を検出すると，その時点で，インバータの出力を遮断し，フリーラン状態になりますが，不足電圧アラームにはなりません。
瞬時停電から復電したときに不足電圧アラームLUを出力します。このとき，モータはフリーランとなります。
3：瞬時停電再始動動作
    （運転継続）		 インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧が運転継続レベル以下になった時点で，運転継続制御を開始します。運転継続制御では，減速することにより負荷の慣性モーメントの運動エネルギーを回生し，運転継続時間を延長します。回生するエネルギーが少なく，不足電圧を検出するとそのときの出力周波数を記憶し，インバータの出力を遮断し，モータはフリーラン状態になります。復電時に運転指令が入力されていれば，停電時に記憶した周波数から再始動します。この設定は負荷の慣性モーメントが大きなファンなどの用途に最適です。
4：瞬時停電再始動動作
    （停電時の周波数から再始動）		 インバータが運転中に瞬時停電が発生し，インバータの直流中間回路の電圧で不足電圧を検出するとその時点で，そのときの出力周波数を記憶し，インバータの出力を遮断し，フリーラン状態になります。復電時に運転指令が入力されていれば，停電時に記憶した周波数から再始動します。 この設定は，負荷慣性モーメントが大きく，瞬時停電でモータがフリーランになっても，モータ速度の低下が少ない場合（ファンなど）に最適です。
5：瞬時停電再始動動作
    （始動周波数から再始動）		 インバータが運転中に瞬時停電が発生し，復電後，運転指令が入力されると，機能コードF23で設定された始動周波数から再始動します。この設定は，負荷慣性モーメントが小さく，かつ負荷が重い場合で，瞬時停電でモータがフリーランになると，短時間でモータ速度がゼロまで低下する場合（ポンプなど）に最適です。

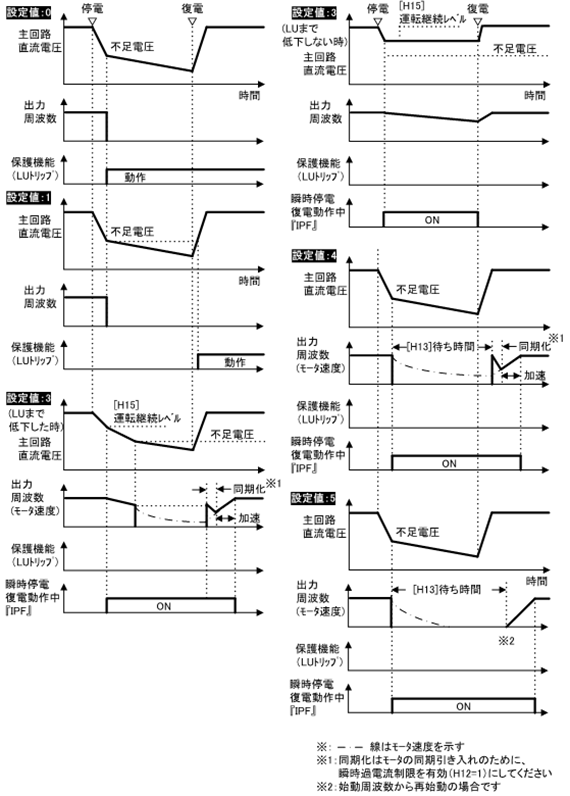

瞬停再始動タイミングチャート

注意事項

なし。
