RHC280S-69DJ 高力率電源回生PWMコンバータ 軽過負荷向けLD(VT)仕様(スタックタイプ) 3相690Vシリーズ高力率電源回生PWMコンバータ
仕様
| LD仕様 | 適用インバータ容量（kW） | 315 | |
|---|---|---|---|
| 出力 | 連続容量（kW） | 353 | |
| 過負荷定格 | 連続定格の150% 1分間 | ||
| 電圧 | DC895～1073V（入力電源電圧に応じて可変します）（*2） | ||
| 所用電源容量（kVA） | 383 | ||
| キャリア周波数（*4） | 5kHz | ||
| 入力電源 | 相数・電圧・周波数 | 3相, 660～690V 50Hz/60Hz, 575～600V 50Hz/60Hz（*1） | |
| 電圧・周波数許容変動 | 電圧；-15～+10%, 周波数；±5%, 電圧アンバランス率；2%以内（*3） | ||
- （*1）電源電圧が575～600V 50/60Hzの場合はコンバータ内部のタップ切替が必要です。
電源電圧が690V未満の場合は容量低減が必要です。 - （*2）電源電圧が575Vのとき出力電圧はDC895V,690VのときDC1073V程度となります。
- （*3）相間アンバランス率［％］＝（最大電圧［V］－最小電圧［V］）／3相平均電圧×67
- （*4）OPC-VG7-SIR搭載時（トランスレス結合）のキャリア周波数は自動的に2.5kHzになります。

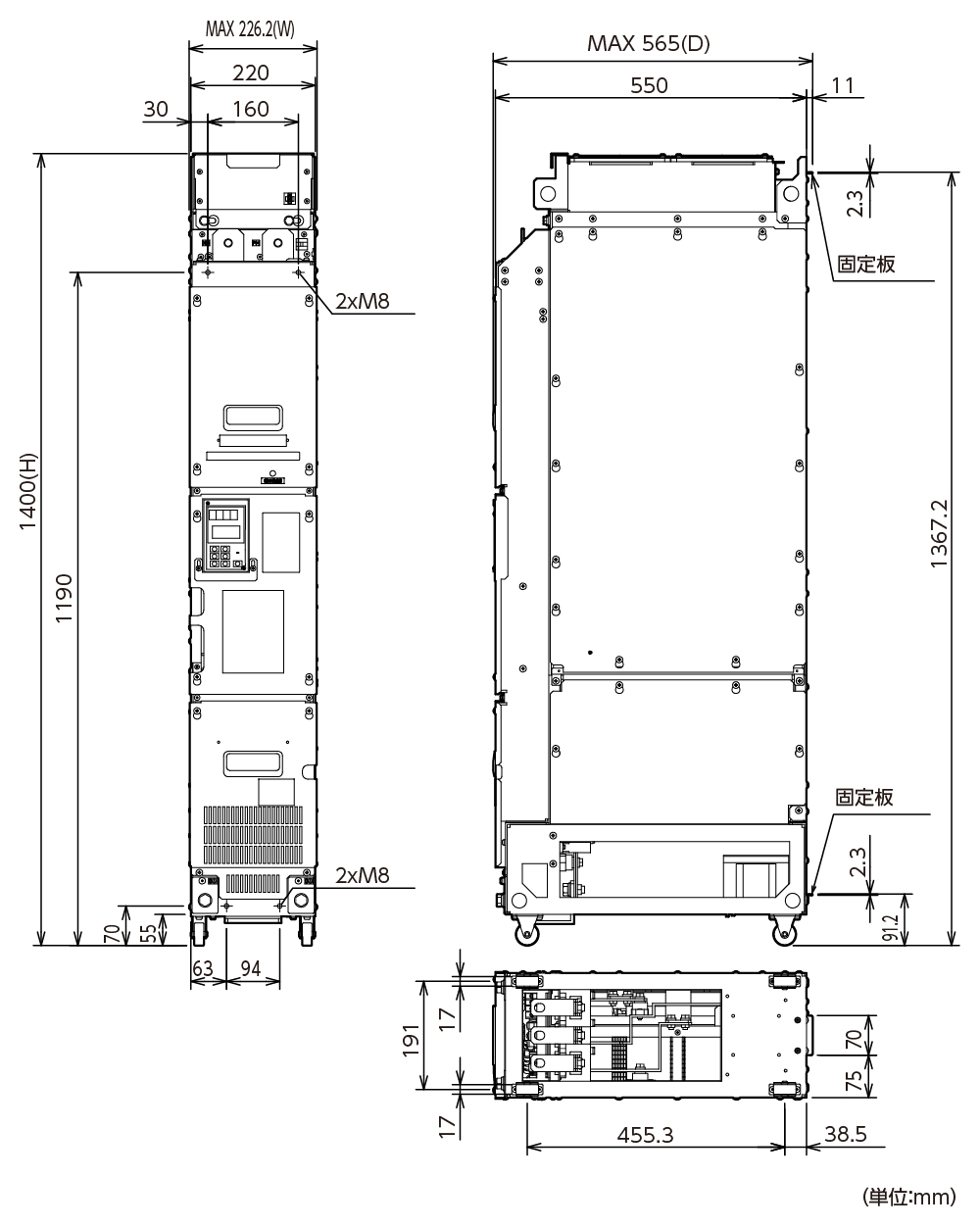

外形寸法図
- 寸法（mm）
-
W H D 概略質量 [kg] 226.2 1400 565 140
オプションのご紹介
FRENIC-VGのオプションはオプションガイドをご覧ください。
